D-EOMHP00607-14RU - 13/80
Во всех случаях температура запуска или останова рассчитывается за приведенными ниже формулами:
Температура запуска = температура повышения + разница температур при запуске.
Температура останова = температура при понижении – разница температур при останове.
В режиме "НАГРЕВАНИЕ":
Температура повышения = целевое значение LWT – (зона управления/2)
Температура при понижении = целевое значение LWT + (зона управления/2)
Во всех случаях температура запуска или останова рассчитывается за приведенными ниже формулами:
Температура запуска = температура повышения – разница температур при запуске.
Температура останова = температура понижения + разница температур при останове
3.5 Состояния агрегата
Агрегат все время находится в одном из трех состояний. Эти состояния одинаковые для работы агрегата в
режиме охладителя или теплового насоса:
"Выкл." – работа агрегата невозможна (компрессоры не могут быть запущены)
"Авто" – работа агрегата возможна (компрессоры могут быть запущены при необходимости)
"Отключение насоса" – происходит обычный останов агрегата

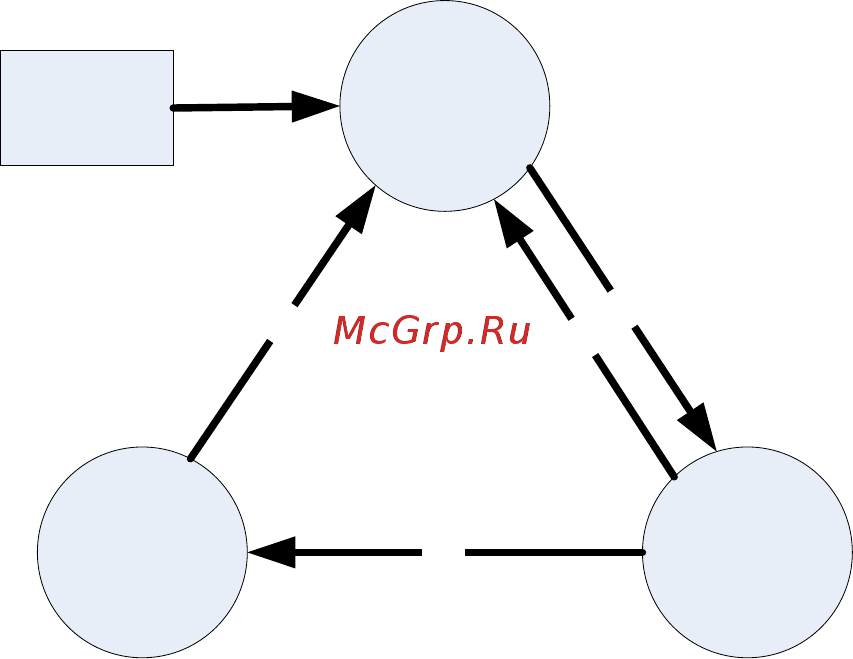

Переходы между этими состояниями показаны на следующей диаграмме. Эти переходы – единственная
причина изменения состояния:
OFF
AUTOPUMPDOWN
T
3
T2
T
4
T
1
POWER
ON
T1 - "Выкл." на "Авто"
Чтобы переключить реле в положение "ВЫКЛ." необходимо выполнить все приведенные условия:
Выключатель агрегата установлен в положение "Вводн." или "Дист." Если выключатель
находится в положении "Дист.", дистанционный выключатель установлен в положение "Вкл."
Нет сигнализации агрегата
Хотя бы один Контур может быть включен
Если установлен режим агрегата "Замораживание", "Задержка замерзания" не активна
Нет изменений в настройках конфигурации
T2 - "Авто" на "Отключение насоса"
Чтобы переключить выключатель из положения "АВТО" в положение "ОТКЛЮЧЕНИЕ НАСОСА",
необходимо выполнить одно из приведенных условий:
Выключатель агрегата установлен в положение "Вводн.", а агрегат выключен через ЧМИ
Целевое значение LWT достигается в любом режиме агрегата
Сигнал об отключении насоса агрегата активен
Выключатель агрегата переведен из положения "Вводн." или "Дист." в положение "ВЫКЛ."
T3 – "Отключение насоса" на "Выкл."
