D-EOMHP00607-14RU - 18/80
--- Для нагревания ---
Название
Класс
Агрегат
По
умолчанию
Мин.
Макс.
Макс. ОАТ сброса (Охлаждение)
Агрегат
°C
15.0
10.0
30.0
ОАТ сброса запуска (Охлаждение)
Агрегат
°C
23.0
10.0
30.0
Макс. ОАТ сброса (Нагревание)
Агрегат
°C
23.0
10.0
30.0
ОАТ сброса запуска (Нагревание)
Агрегат
°C
15.0
10.0
30.0
3.11 Регулирование производительности агрегата
В данном разделе описывается процедура регулирования производительности агрегата. Ограничение
производительности всего агрегата, описанное в следующем разделе, должно применяться соответственно
описанию.
3.11.1 Попеременное использование компрессоров в режиме охлаждения
Первый компрессор в агрегате запускается, когда температура испарителя LWT выше, чем температура
запуска, а время возврата испарителя истекло.
Дополнительные компрессоры могут быть запущены, когда температура испарителя LWT выше, чем
температура повышения, а задержка при повышении не активна.
Когда запущено несколько компрессоров, температура испарителя LWT ниже, чем температура при
понижении, а задержка при понижении не активна, происходит останов одного из них.

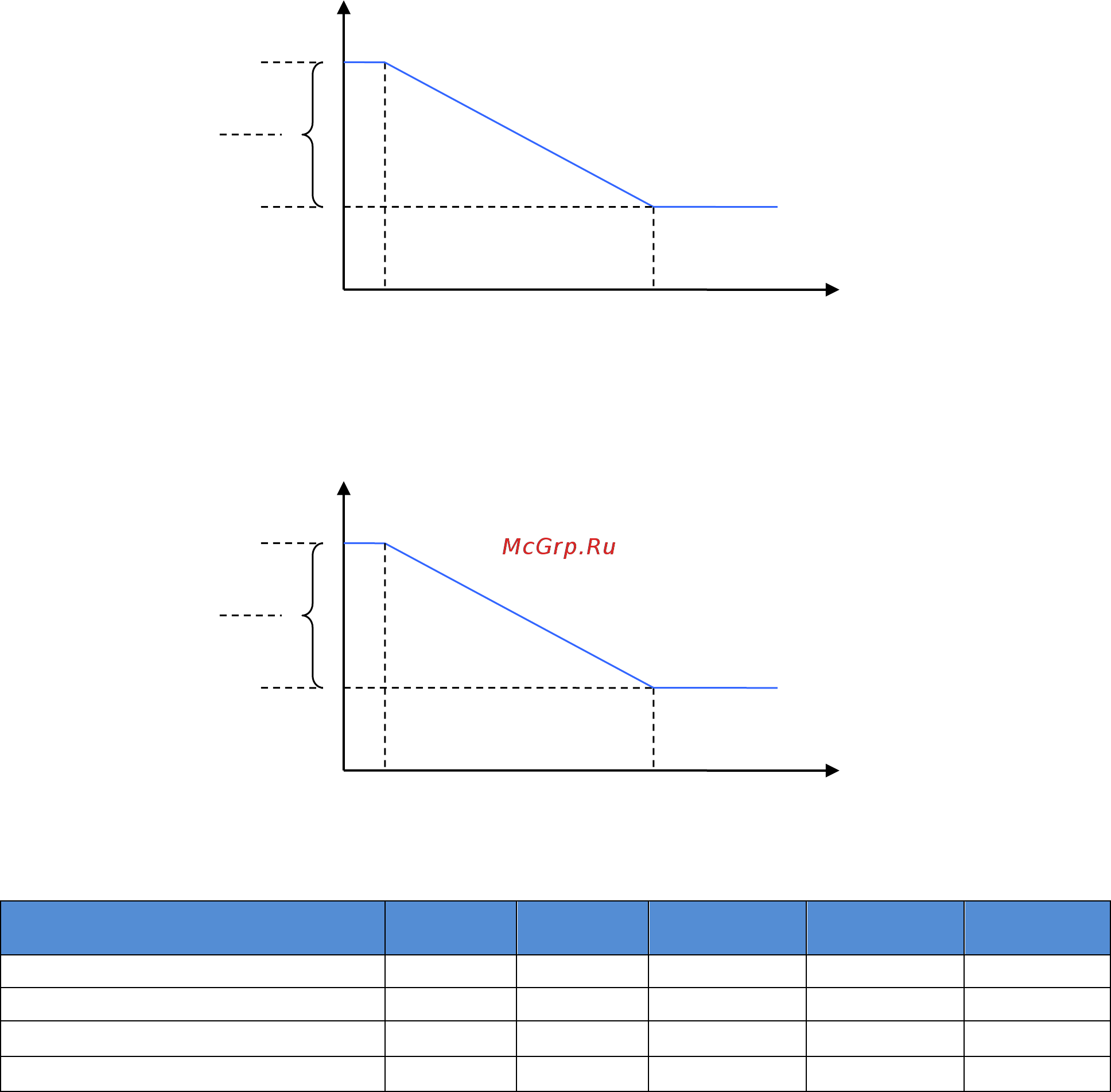

Целевое значение активной LWT
Уставка LWT
- Макс. сброс
Уставка LWT
Макс. сброс
Макс. ОАТ сброса
(Нагревание)
OAT
ОАТ сброса запуска
(Нагревание)
Целевое значение активной LWT
Уставка LWT
+ Макс. сброс
Уставка LWT
Макс. сброс
ОАТ сброса запуска
(Охлаждение)
OAT
Макс. ОАТ сброса
(Охлаждение)
