D-EIMAC00808-16EU - 201
INSTRUCŢIUNILE ORIGINALE ÎN LIMBA ENGLEZĂ
Acest manual reprezintă un document important pentru personalul calificat, dar nu poate sub nici o formă înlocui personalul însuşi.
Vă mulţumim că aţi ales acest chiller
CITIŢI CU ATENŢIE ACEST MANUAL ÎNAINTE DE A INSTALA
ŞI A PORNI UNITATEA.
INSTALAREA NEADECVATĂ POATE DUCE LA
ELECTROCUTARE, SCURTCIRCUIT, SCURGERI, INCENDII
ŞI ALTE DETERIORĂRI ALE ECHIPAMENTULUI SAU LA
PRODUCEREA DE LEZIUNI PERSOANELOR.
UNITATEA TREBUIE INSTALATĂ DE CĂTRE UN
OPERATOR / TEHNICIAN PROFESIONIST.
PORNIREA UNITĂŢII TREBUIE EFECTUATĂ DE CĂTRE
PERSONAL CALIFICAT AUTORIZAT ŞI ADECVAT INSTRUIT.
TOATE OPERAŢIUNILE TREBUIE EFECTUATE ÎN
CONFORMITATE CU LEGISLAŢIA ŞI NORMELE LOCALE ÎN
VIGOARE ÎN MATERIE.
INSTALAREA ŞI PORNIREA UNITĂŢII ESTE STRICT
INTERZISĂ ÎN CAZUL ÎN CARE INSTRUCŢIUNILE DIN
ACEST MANUAL NU SUNT PERFECT CLARE.
ÎN CAZ DE NELĂMURIRI, PENTRU INFORMAŢII ŞI SFATURI
CONTACTAŢI REPREZENTANTUL PRODUCĂTORULUI.
Descriere
Unitatea achiziţionată de dumneavoastră este un “chiller răcit cu aer”, un
aparat proiectat pentru a răci apa (sau amestecul de apă-glicol) între
limitele descrise în continuare. Funcţionarea unităţii se bazează pe
comprimarea aerului, condensare şi evaporare conform ciclului invers
Carnot. Componentele sale principale sunt:
- Compresor scroll pentru a mări presiunea vaporilor de răcire de la
cea iniţială de evaporare la cea finală de condensare.
- Evaporator, unde lichidul de răcire de joasă presiune se evaporă,
răcind în acest fel apa.
- Condensator, unde vaporii la înaltă presiune se condensează
transferând în atmosferă căldura obţinută din apa răcită, datorită
unui schimbător de căldură răcit cu aer.
- Valva de expansiune care permite reducerea presiunii lichidului
condensat de la cea de condensare la cea de evaporare.
Informaţii generale
Toate unităţile sunt furnizate cu scheme electrice, desene
certificate, plăcuţă cu nume de identificare; şi DOC
(Declaraţie de conformitate); aceste documente conţin toate
datele tehnice ale unităţii achiziţionate de dvs. şi TREBUIE
CONSIDERATE DOCUMENTE ESENŢIALE PARTE
INTEGRATĂ A ACESTUI MANUAL
În cazul în care există discrepanţe între acest manual şi documentele
echipamentului, vă rugăm să consultaţi documentele furnizate împreună
cu acesta. În cazul în care există neclarităţi, contactaţi reprezentantul
producătorului.
Scopul prezentului manual este de a permite instalatorului şi operatorului
calificat să asigure instalarea, punerea în funcţiune şi întreţinerea corectă
a unităţii, fără riscuri pentru persoane, animale şi/sau obiecte.
Recepţia unităţii
Unitatea trebuie verificată pentru identificarea eventualelor deteriorări
imediat după ce aceasta ajunge la destinatar, fiind pregătită pentru
instalare. Toate componentele descrise în nota de livrare trebuie
verificate şi controlate.
Dacă unitatea este deteriorată, nu îndepărtaţi materialul deteriorat şi
raportaţi imediat acest aspect companiei de transport, solicitându-le
verificarea unităţii.
Comunicaţi imediat defectul reprezentantului producătorului, folosindu-vă
de fotografii care sunt utile în vederea identificării responsabilului.
Defectele nu trebuie reparate înaintea efectuării verificării de către
reprezentantul companiei de transport.
Înainte de a instala unitatea, verificaţi dacă modelul şi tensiunea electrică
indicate pe plăcuţa de identificare sunt corecte. Responsabilitatea pentru
orice eventuale daune, după acceptarea unităţii, nu poate fi atribuită
producătorului.
Limite de funcţionare
Depozitare
Condiţiile ambientale de depozitare trebuie să se încadreze în
următoarele limite:
Temperatură ambientală minimă : -20°C
Temperatură ambientală maximă : +42°C
Umiditatea relativă maximă : 95% fără condens
Depozitarea unităţii în ambiente cu o temperatură inferioară celei minime
poate provoca deteriorări ale componentelor. Depozitarea unităţii în
ambiente cu o temperatură superioară celei maxime poate provoca
deschiderea valvelor de siguranţă. Depozitarea unităţii într-un ambient cu
condens poate provoca deteriorarea componentelor electrice.
Funcţionarea
Funcţionarea în afara limitelor indicate poate provoca deteriorarea unităţii.
În caz de neclarităţi, contactaţi reprezentantul producătorului.

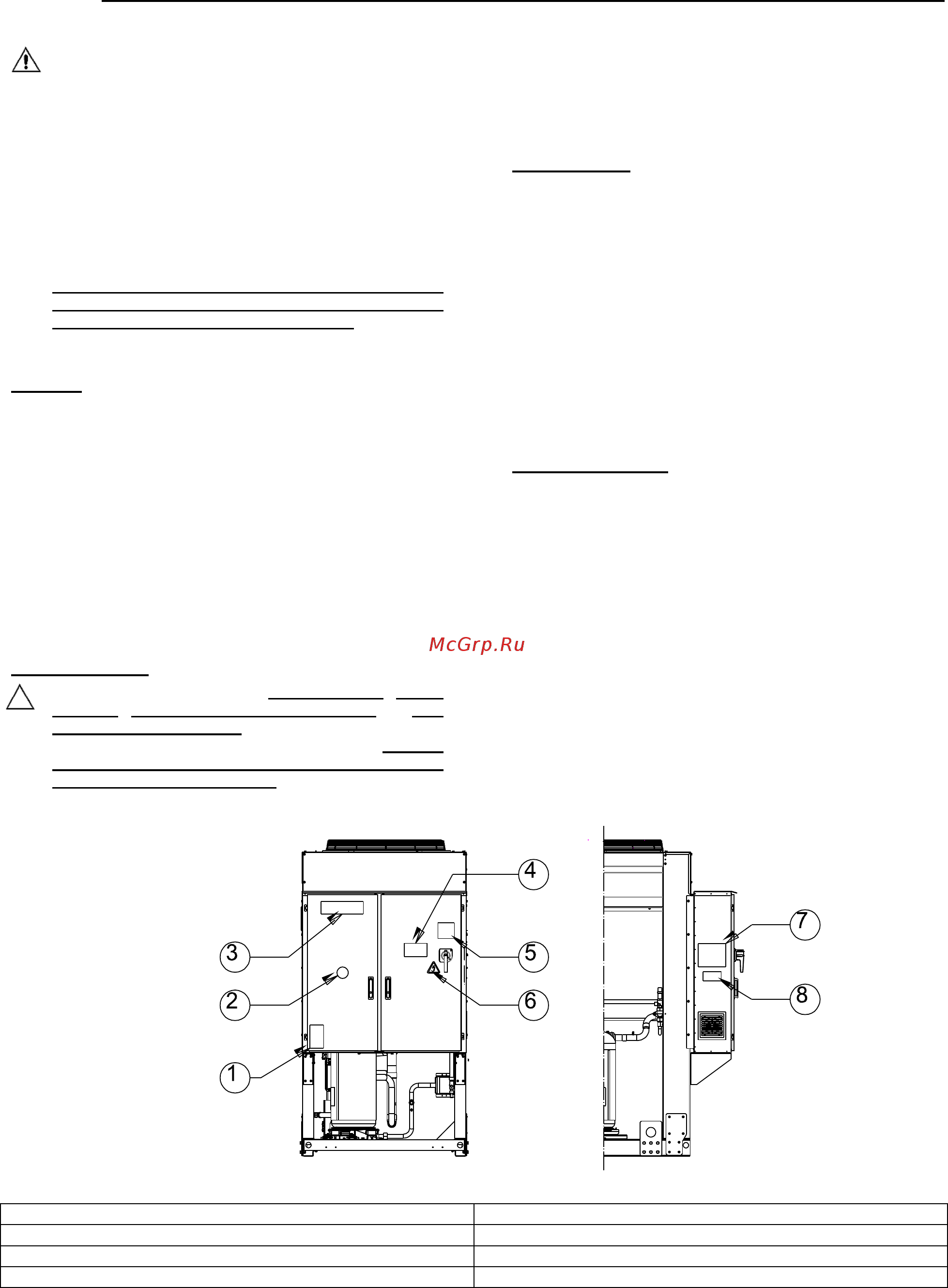

Figura 1 – Descrierea etichetelor aplicate pe panoul electric
Plăcuţa de identificare
1 – Simbol gaz neinflamabil
5 – Atenţie protecţie cabluri
2 – Tipul gazului
6 – Simbol pericol electric
3 – Logo-ul producătorului
7 – Instrucţiuni pentru ridicare
4 – Atenţie tensiune înaltă
8 – Plăcuţa de identificare a aparatului
