D–EIMWC00408-16RU - 10/64

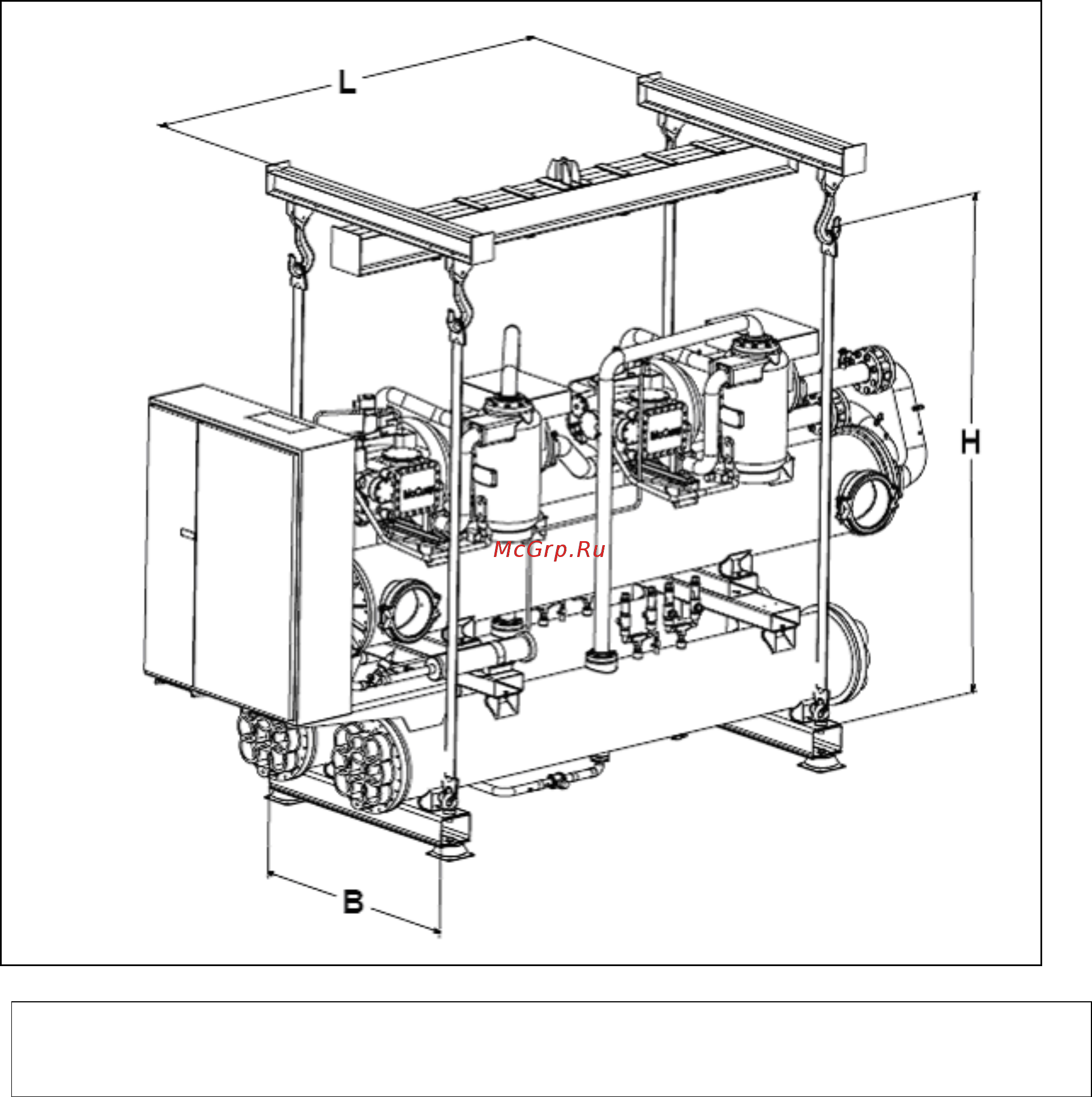

Рис. 1 - Подъем агрегата
Подъем агрегата должен производиться с предельным вниманием и осторожностью. Не допускайте
раскачивания при подъеме. Поднимайте очень медленно, держа агрегат строго в горизонтальном положении.
Установка и монтаж
Все агрегаты должны устанавливаться в помещении. Агрегат устанавливается на прочном и абсолютно ровном
основании. При установке на балконах и крышах может потребоваться установка балок для распределения веса.
При установке на земле необходимо подготовить прочное цементное основание не менее 250 мм шириной и
длиннее агрегата. Кроме того, основание должно выдерживать массу агрегата, заявленную в технических
характеристиках.
При установке агрегата в местах, легкодоступных для людей и животных, на компрессорной секции рекомендуется
установить защитную решетку.
Для обеспечения максимальной производительности на месте установки необходимо соблюдать следующие меры
предосторожности и указания.
Для максимального снижения шума и вибрации поверхность должна быть устойчивой и твердой.
Вода в системе должна быть исключительно чистой, а все следы масла или ржавчины необходимо удалить. На
входном трубопроводе агрегата необходимо установить механический водяной фильтр.
Минимальные требования к пространству
К каждой стороне агрегата должен быть доступ для проведения любого послемонтажного технического
обслуживания. На рисунке 2 показано минимальное необходимое пространство.
