D–EIMWC00408-16RU - 11/64

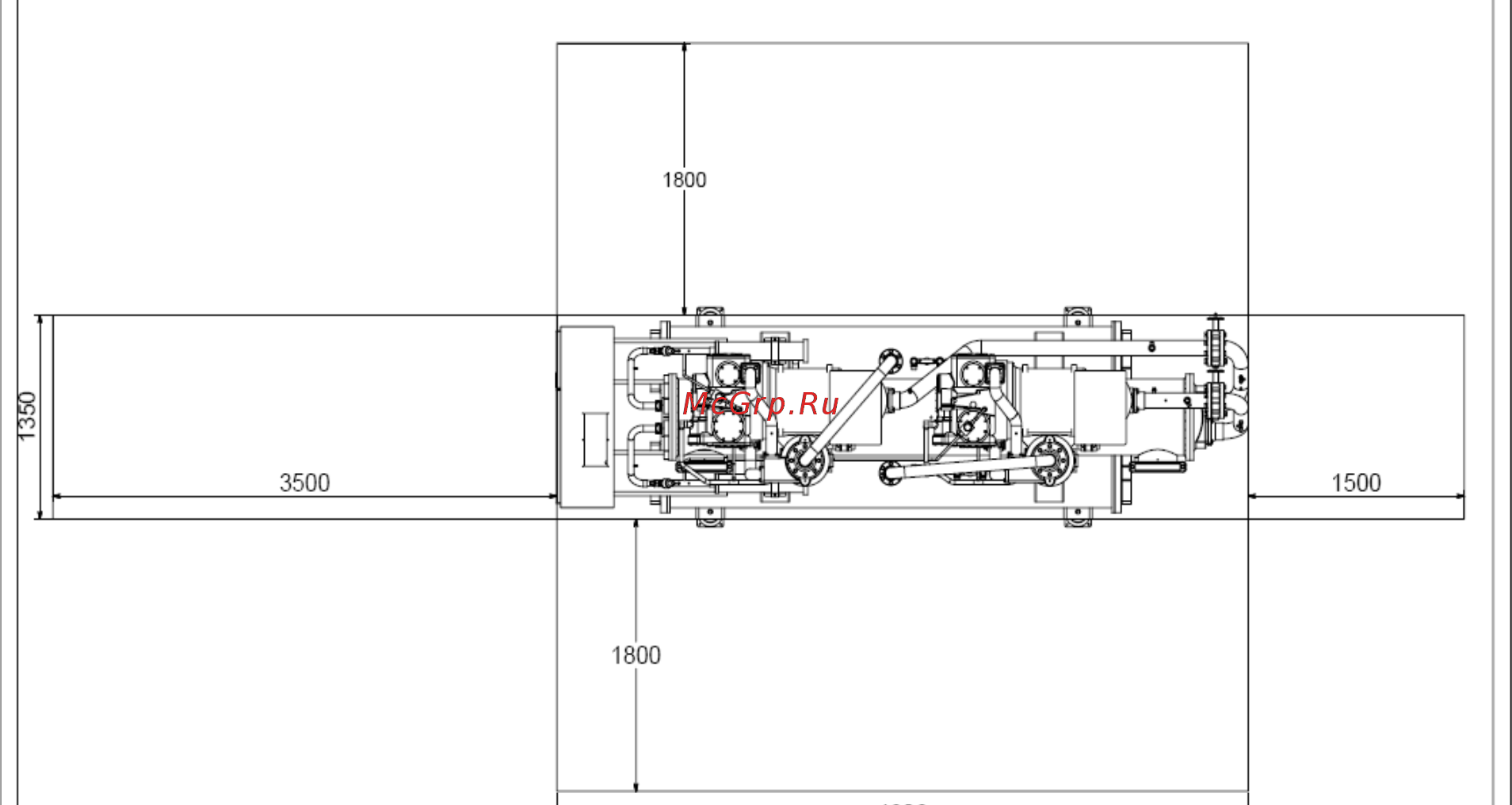

Рис. 2 - Минимальное пространство, необходимое для технического обслуживания агрегата
Вентиляция
В помещении с установленным агрегатом необходимо поддерживать температуру в диапазоне от 0 °C до 40 °C.
Защита от шума
Если уровень шума требует особого контроля, необходимо с величайшей осторожностью изолировать агрегат от
основания, применив соответствующие антивибрационные элементы (поставляются отдельно). Кроме того, на
водяных соединениях необходимо установить гибкие сочленения.
Трубопровод воды
Трубопровод должен быть проведен с наименьшим количеством колен и вертикальных изменений направления. В
этом случае стоимость установки существенно снизится, а производительность системы улучшится.
В состав системы трубопроводов должны входить
1. Антивибрационные крепления для сокращения передачи вибрации на нижние конструкции.
2. Разделяющие клапаны для изоляции агрегата от водяной системы на время технического обслуживания.
3. Ручное или автоматическое устройство выпуска воздуха в самой высокой точке системы и устройство слива
и самой низкой точке. Не допускается установка испарителя и устройства теплоутилизации в самой высокой
точке системы.
4. Устройство, способное поддерживать водяную систему под давлением (расширительный бак и др.).
5. Индикаторы температуры и давления воды на агрегате для облегчения ремонта и технического
обслуживания.
6. Фильтр или устройство для удаления грязи из воды до поступления в насос (во избежание кавитации
обратитесь за рекомендациями по приобретению подходящего фильтра к производителю насоса).
Применение фильтра продлит срок службы насоса и поможет поддерживать водяную систему в наилучшем
состоянии.
7. Еще один фильтр следует установить вблизи испарителя и блока теплоутилизации (если он установлен) на
трубе подвода воды. Фильтр не пускает твердые частицы в теплообменник, так как они могут повредить его
или уменьшить теплообмен.
8. При установке нового агрегата на месте старого необходимо сначала опорожнить и очистить всю водяную
систему. Перед запуском нового агрегата рекомендуется провести стандартные испытания и надлежащую
химическую обработку воды.
9. В случае добавления в водяную систему гликоля в качестве защиты от замерзания обратите внимание на
тот факт, что давление в линии всасывания уменьшится, производительность агрегата снизится, а падение
давления воды будет больше. Потребуется скорректировать все защитные системы агрегата, например,
системы защиты от замерзания и защиты от низкого давления.
10. В системе отсутствуют устройства, предупреждающие замерзание воды при снижении температуры
окружающей среды ниже 0 °C (для гарантированной защиты от замерзания одной теплоизоляции
недостаточно). Агрегат и водяные трубы необходимо защитить от замерзания.
Перед изоляцией водяного трубопровода убедитесь в отсутствии утечек.
1200
1200
