Daikin EHMC30AV1010 [12/16] Внутренняя электропроводка обозначение элементов

Pr = ± 1.4 бар

Замечание!

В данном примере недопустимо использовать значение предварительного давления, как

было установлено на заводе 1.5 бар.

ЭЛЕКТРОПРОВОДКА

ПРОВОДКА КАБЕЛЕЙ НА МЕСТЕ УСТАНОВКИ ГИДРАВЛИЧЕСКОГО

МОДУЛЯ И МОНТАЖ ВСЕХ ДЕТАЛЕЙ ДОЛЖНЫ ПРОВОДИТЬСЯ

КВАЛИФИЦИРОВАННЫМИ СПЕЦИАЛИСТАМИ С СОБЛЮДЕНИЕМ

ОБЩЕЕВРОПЕЙСКИХ И МЕСТНЫХ НОРМ И ПРАВИЛ.

ЭЛЕКТРОПРОВОДКА ДОЛЖНА СООТВЕТСВОВАТЬ ЭЛЕКТРИЧЕСКИМ

СХЕМАМ, ПРИЛАГАЕМЫМ К ОБОРУДОВАНИЮ, И СЛЕДОВАТЬ

ИНСТРУКЦИЯМ, ПРИВОДИМЫМ НИЖЕ.

УБЕДИТЕСЬ, ЧТО ДЛЯ ПИТАНИЯ ГИДРВЛИЧЕСКОГО МОДУЛЯ

ИСПОЛЬЗУЕТСЯ ОТДЕЛЬНАЯ СИЛОВАЯ ЛИНИЯ. НИКОГДА В

ДАЛЬНЕЙШЕМ НЕ ИСПОЛЬЗУЙТЕ ЭТУ ЛИНИЮ ДЛЯ ПИТАНИЯ КАКИХ-

ЛИБО ДРУГИХ ЭЛЕКТРОПРИБОРОВ.

Внутренняя электропроводка – Обозначение элементов

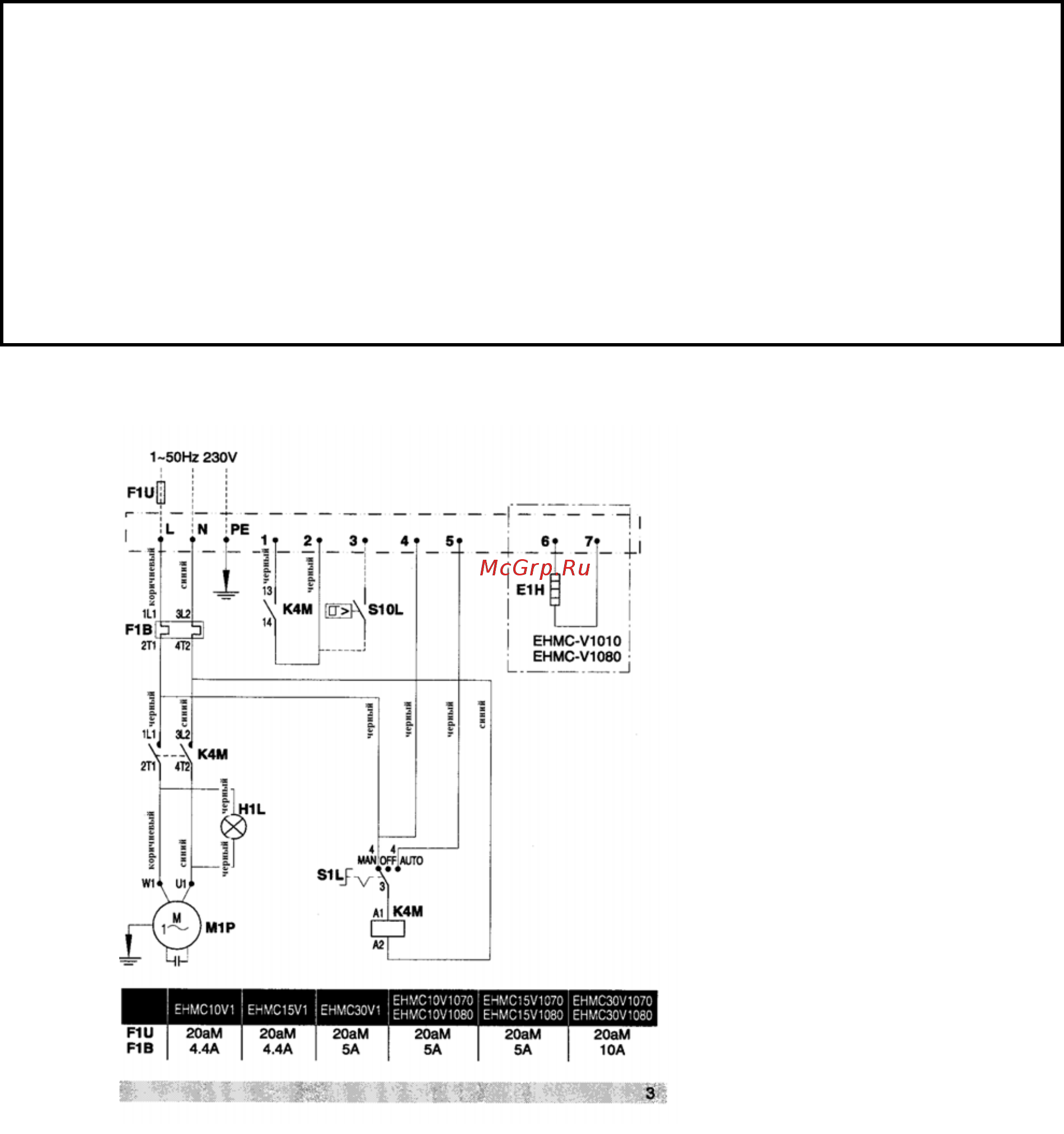

рис. 3 Электрическая схема

РЕ

Фаза

Нейтраль

Заземление
