Daikin EHMC30AV1010 [6/16] Схема трубопроводов

8. Дренажный / наполнительный вентиль

9. Запорный вентиль

10. Автоматический клапан для выпуска воздуха (воздушный вентиль)

11. Масляный резервуар

12. Вход водяной трубы

13. Выход водяной трубы

14. Подвод электропитания, соединительные кабели чиллера

15. Дренажный патрубок ∅16

16. Электрический щиток

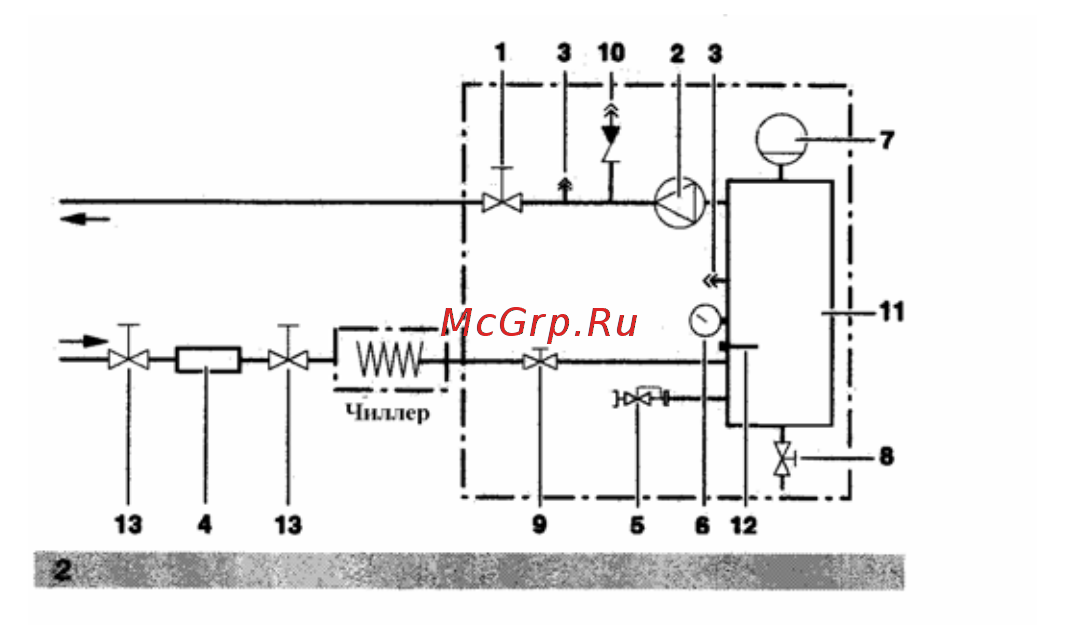

Схема трубопроводов

рис. 2

1. Вентиль регулировка давления / запорный вентиль

Данный вентиль используется для регулировки требуемого потока в системе. Он также

используется в комбинации с запорным вентилем (9), чтобы изолировать гидравлический

модуль от остальной системы.

2. Насос

Насос обеспечивает циркуляцию воды или раствора воды с гликолем.

3. Порты давления

Порты давления диаметром ¼” BSPF необходимы для подсоединения

дифференциального манометра для измерения давления нагнетания в системе. По этому

давлению можно определить расход воды (см «Начало работы»).

4. Фильтр

Фильтр защищает теплообменник и насос чиллера от загрязнений. Фильтр необходимо

регулярно чистить.
