300 CNT-SVU01A-XX
Выберите в этом меню пункт
“Configuration” (Конфигурация) и
нажмите кнопку .
Откроется следующий экран:
Введите пароль: “0000” (заводская
настройка)
Нажмите кнопку , курсор
переместится на первое поле
пароля. С помощью кнопок
или измените текущее
значение в диапазоне от 0 до 9999.
Если удерживать кнопки или
нажатыми, цифры будут
изменяться быстрее.
Чтобы подтвердить пароль, нажмите
кнопку .
Нажатие кнопки позволит
перемещаться по экранам с 1 по 11,
как показано ниже:
1. Описание установки
Чтобы выбрать какой-либо из
четырех содержащихся в окне
параметров, нажмите кнопку ;
изменить значение параметра
можно кнопкой или .
Подтвердите значение параметра,
нажав кнопку .
Unit Type: Тип установки
Chiller (Холодильная
машина): То л ь к о
охлаждение
Heat pump (Тепловой
насос): Холодильная машина
«охлаждение - нагрев»
Refrg: Хладагент R407C, R134a,
R410A или R22
Fans/ckt: Количество вентиляторов
на один контур: 1, 2 или 3
Примечание. Если в качестве
количества вентиляторов выбрать 0,
все вентиляторы будут выключены,
но компрессоры еще могут работать
до их выключения тумблером HP.
Water Pump: Тип водяного насоса
Single: Управление
одинарным насосом
Dual: Управление
сдвоенным насосом
Примечание. Принцип действия
насосов
Водяные насосы могут быть
одинарными или сдвоенными. Для
задержки выключения насосов в
нормальных рабочих условиях
используется таймер. Этот таймер
сбрасывается при каждом запуске
установки.

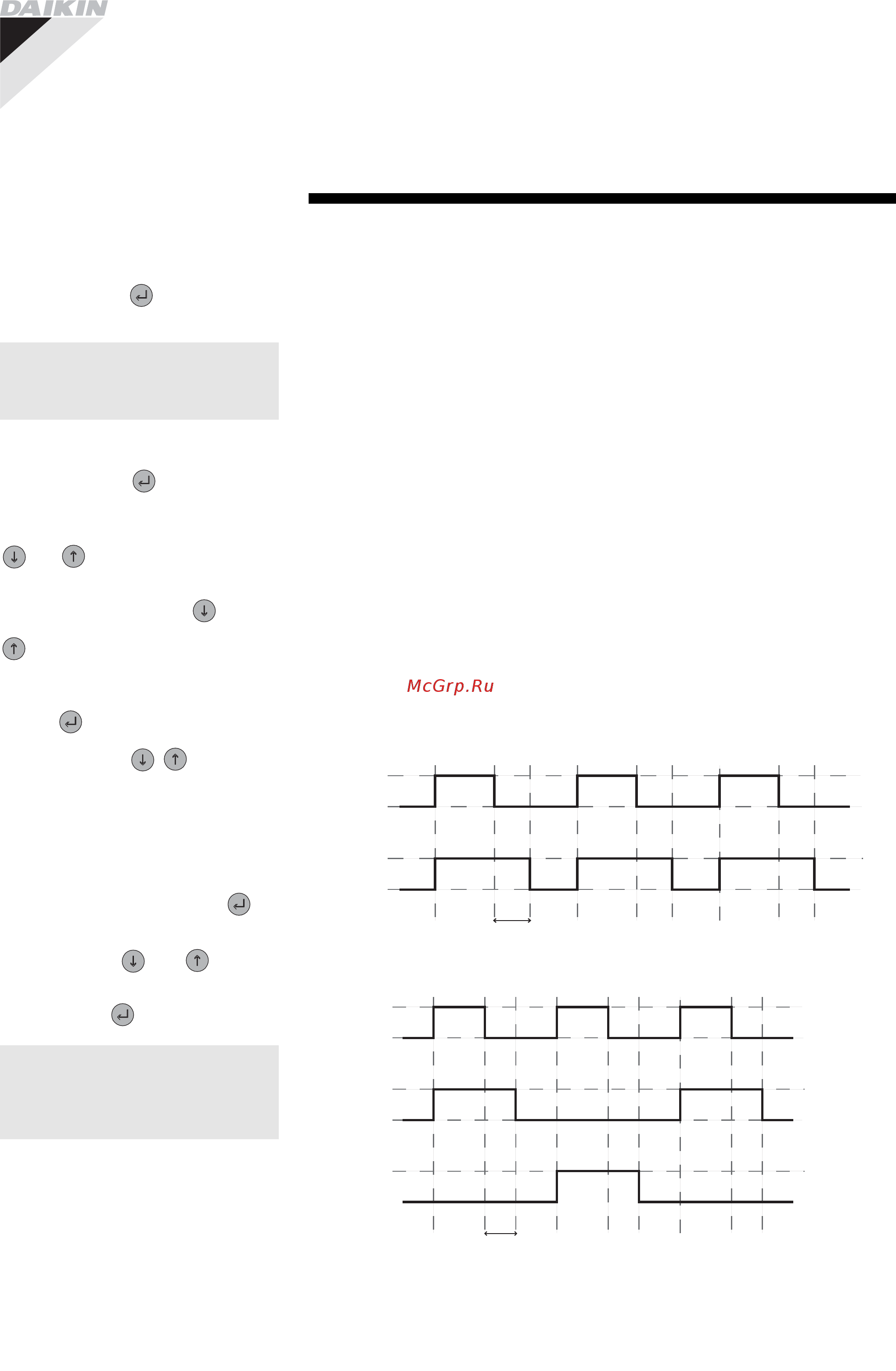

Рис. 5. Работа одинарного насоса
Примечание. На рис. 5 - 8
«Установка выключена» означает,
что установка выключена командой
с клавиатуры или с внешнего
устройства.
Рис. 6. Работа сдвоенного насоса
При использовании сдвоенных
насосов насосы переключаются при
каждом запуске, а также в случае
отказа работающего насоса.
t
Меню конфигурирования
установки: “Configuration”
(Конфигурация)
User password
0000
Unit type: Chiller
Refrg R407C
Fans/ckt 3
Water pump Single
Вкл.
On
Насос
Выкл.
t
Вкл.
Установка
Выкл.
Вкл
Насос 1
Выкл.
Вкл.
Насос 2
Выкл.
