288 CNT-SVU01A-XX
Каталог
Важное примечание: В данном
документе приводится описание
всех функций холодильных машин
серии Hydrocube и руководство по
их программированию.
Некоторые параметры могут
изменяться только
квалифицированным персоналом.
Перед проведением изменения
какого-то параметра всегда
убедитесь, что его изменение не
приведет к нарушению нормального
режима оборудования.
Эксплуатация всегда должна
осуществляться в диапазоне
эксплуатационных пределов,
указанных в каталоге.
Оборудование контроллера:
ЖКД дисплей (1), 4 строки x 20
символов с фоновой подсветкой
6 кнопок (2) - (7)

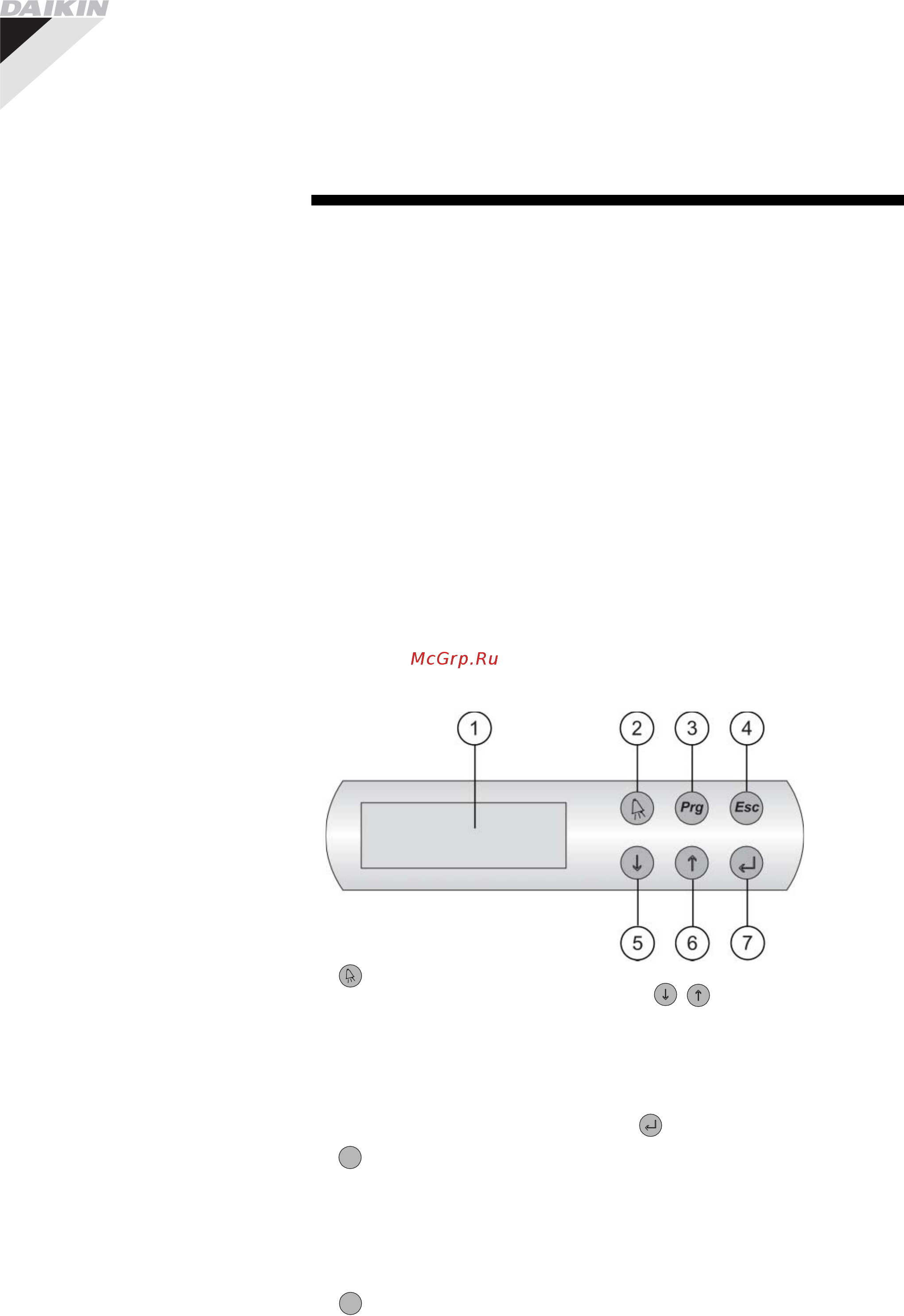

Рис. 1 - Оборудование
контроллера:
2.
Кнопка аварийной
сигнализации:
Используется для вывода на
дисплей сообщений о нарушении
или ручного сброса сообщения о
нарушении. Если обнаружена хотя
бы одна неисправность, загорается
красный светодиод.
3.
Кнопка программирования
(“Prg”)
Позволяет выполнять настойку
различных параметров работы
(параметры настройки устройств
защиты, пороговые значения).
4.
Кнопка Escape (“Esc”)
По зволяет вернуться в
исходное (главное) меню.
Esc
Prg
5.6.
Стрелки перемещения
вверх и вниз
Используются для выбора экрана из
задания значений параметров
управления
7
Кнопка подтверждения
команд
Позволяет осуществлять переход
между строками текущего меню
дисплея и подтверждать настройку
данных.
