RU
UAB KOMFOVENT оставляет себе право производить изменения заранее об этом не предупредив
10
C3.1-16-01

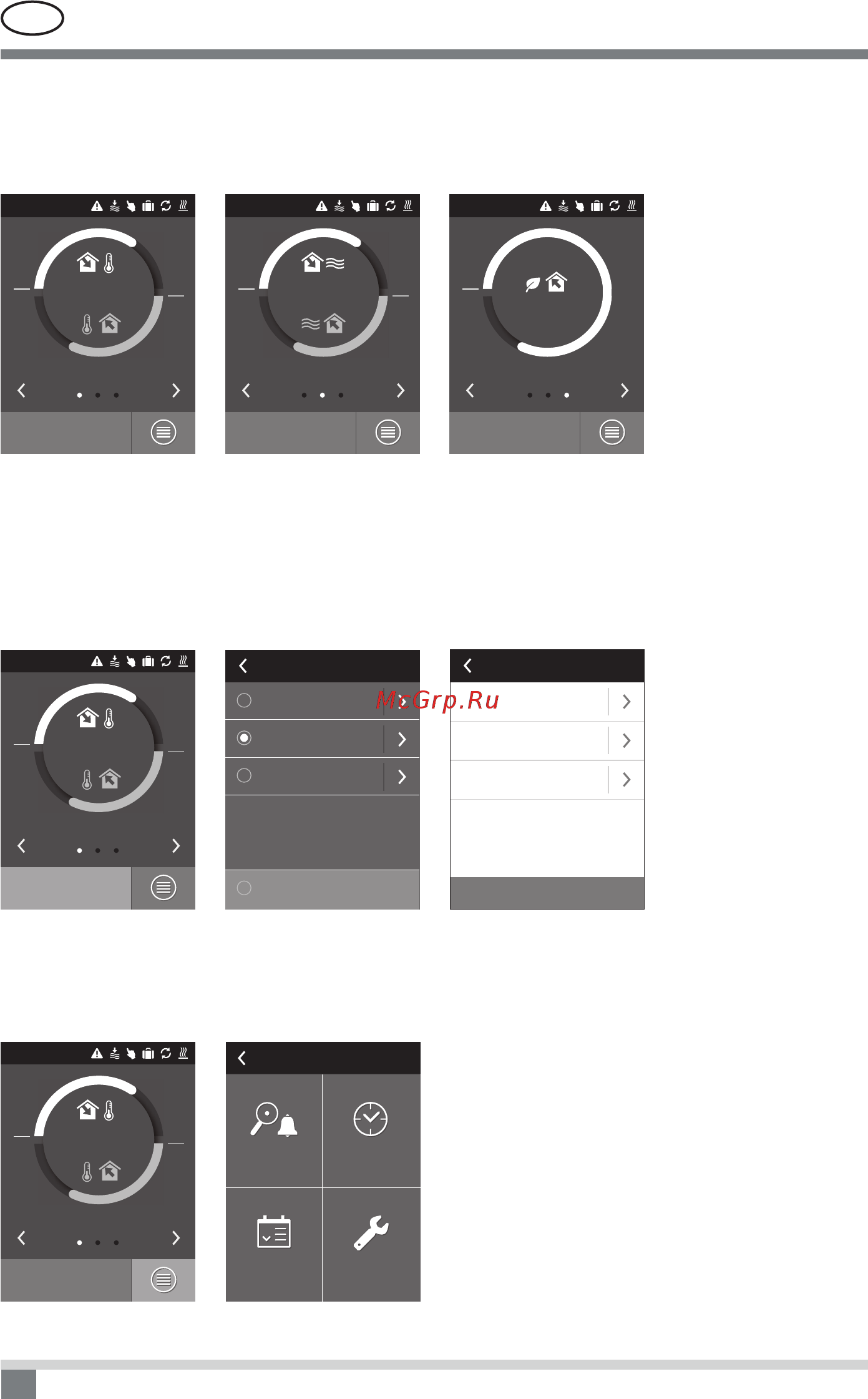

2.3. Просмотр параметров
Основные параметры установки представлены в трех окнах обзора: индикация температуры, расхода
воздуха, качества воздуха (влажности) и экономии энергии. Все другие параметры предоставлены в
меню „Обзор“ (см. стр. 41).
РЕЖИМ 1
1250 м
3
/ч
1310 м
3
/ч
Поток воздуха
16:30
РЕЖИМ 1
21,9 °C
21,3 °C
Температура
16:30
РЕЖИМ 1
800 ppm
Качество воздуха
16:30
Замечание. В приточных установках (ОТК) отображается только приточный поток и темпера-
тура.
2.4. Выбор режима работы
Предусмотрено шесть режимов работы, один из которых пользователь может выбрать прямо из пер-
вичного окна пульта:
• РЕ ЖИМ 1, 2, 3, в которых пользователем мог ут быть установлены расходы воздуха и температура;
• ОFF режим полностью выключает
Сбросить настройки
РЕЖИМ 2
Приточный поток
1250 м
3
/ч
Вытяжной поток
1250 м
3
/ч
Уставка
20 °C
РЕЖИМ 1
21,9 °C
21,3 °C
Температура
16:30
Режимы работы
РЕЖИМ 1
РЕЖИМ 2
РЕЖИМ 3
OFF
Замечание. В приточных установках (ОТК) отображается только приточный поток и темпера-
тура.
2.5. Меню
Менню пульта управления систоит из четырех пунктов:
Функции Наcтройки
Обзор Планирование
Меню
РЕЖИМ 1
21,9 °C
21,3 °C
Температура
16:30
