UAB KOMFOVENT оставляет себе право производить изменения заранее об этом не предупредив
V_20-09
31

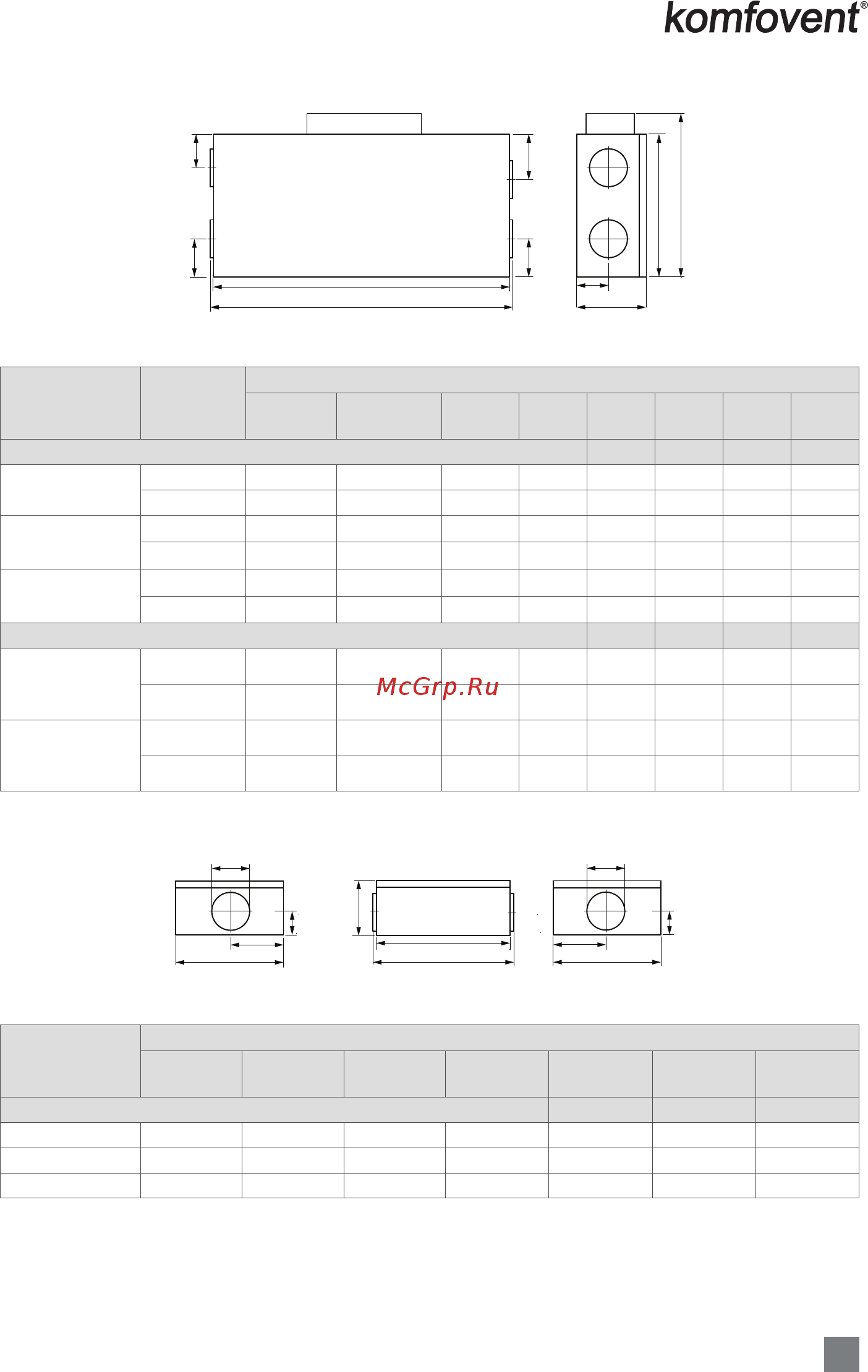

9.3. Плоские установки
L1
L
b4
b1
b2
b3
h1
H
B1 B
Установка
Сторона
осмотра
Размеры, mm
B/B1
Длина,
L/L1
Высота,
H/H1
h1 b1 b2 b3 b4
VERSO R
1300 F
Правая R2/L1 1050/940 1510/1360 480 220 250 245 250 245
Левая L2/R1 1050/940 1510/1360 480 220 250 245 250 245
2000 F
Правая R2/L1 1318/1210 2203/2060 527 263 305 305 305 305
Левая L2/R1 1318/1210 2203/2060 527 263 305 305 305 305
3000 F
Правая R2/L1 1318/1210 2220/2160 648 324 303 303 303 303
Левая L2/R1 1318/1210 2220/2160 648 324 303 303 303 303
VERSO CF
1000 F
1300 F
1500 F
Правая R2/L1 1210/1100 1795/1650 527 263 275 275 275 275
Левая L2/R1 1210/1100 1795/1650 527 263 275 275 275 275
2500 F
Правая R2/L1 2045/2000 1910/1850 528 263,5 500 500 500 500
Левая L2/R1 2045/2000 1910/1850 528 263,5 500 500 500 500
9.4. Установки VERSO S
L
H
h2
D
b2
B
L1
D
b1
B
h1
Установка
Размеры, mm
B/B1
Длина,
L/L1
Высота,
H/H1
h1 h2 b1 b2
VERSO S
1300 F 700 925/893 350 152 152 350 350
2100 F 1000 953/893 350 152 152 500 500
3000 F 1015 1227/1160 555 250 250 507,5 357,5
