Инструкция по монтажу
2
EUW5~24KZW1
Моноблочные чиллеры с водяным охлаждением
4PW15369-1
Возможности
■
Слаботочные контакты сигналов
•работы чиллера/ насоса
• аварии
■
Входы для удаленных устройств
• дистанционного запуска/останова
• дистанционного переключения «охлаждение/нагрев»
Рабочий диапазон
Основные элементы
(обратитесь к схеме, поставляемой
с чиллером)
1
Компрессор
2
Испаритель
3
Конденсатор
4
Электрический щиток
5
Вход охлаждаемой воды
6
Выход охлажденной воды
7
Выход воды из конденсатора
8
Вход воды в конденсатор
9
Датчик температуры воды, входящей в испаритель
10
Защита от замерзания
11
Датчик температуры воды, входящей в конденсатор
12
Цифровой пульт управления с дисплеем
13
Ввод кабеля электропитания
14
Шаровой вентиль (устанавливается на месте)
15
Фильтр для воды (устанавливается на месте)
16
Клапан выпуска воздуха (устанавливается на месте)
17
Тройник для клапана выпуска воздуха (устанавливается на месте)
18
Реле протока (с тройником) (устанавливается на месте)
19
Главный выключатель
Выбор места установки
Эти чиллеры предназначены для установки в помещении; место
их установки должно удовлетворять нижеперечисленным
условиям:
1
Основание, на котором устанавливается чиллер, должно
быть достаточно прочным, чтобы выдержать его вес, и
ровным, чтобы исключить возникновение излишних шумов
и вибрации.
2
Вокруг чиллера должно быть достаточно свободного места
для проведения технического обслуживания.
3
На месте установки должна быть исключена возможность
утечки хладагента.
4
Выбирайте место установки чиллера так, чтобы
естественный звук его работы никого не беспокоил.
5
Проверьте, чтобы было исключено повреждение места
установки в случае утечки воды из агрегата.
Осмотр и транспортировка чиллера
Непосредственно после доставки чиллер следует тщательно
осмотреть и обо всех повреждениях незамедлительно сообщить
представителю компании-перевозчика.
Распаковка и размещение чиллера
1
Разрежьте обвязочную ленту и снимите с чиллера картон-
ную упаковку.
2
Разрежьте обвязочную ленту и снимите со стеллажа
картонные ящики с трубопроводными элементами.
3
Отвинтите четыре винта, которыми чиллер прикреплен
к основанию.
4
Выровните чиллер по обоим направлениям.
5
С помощью четырех анкерных болтов с резьбой M8 при-
крепите чиллер к бетонному основанию (напрямую или
через опоры для напольной установки).
6
Снимите переднюю сервисную панель.
Проверка контура циркуляции воды
Агрегаты оборудованы соединительными элементами для
подсоединения подачи и отвода воды к контуру охлажденной
воды и к контуру горячей воды. Прокладка этих контуров
должна осуществляться квалифи-цированными специалистами
и проводиться в соответствии с общеевропейскими и
национальными стандартами.
Прежде чем продолжить установку чиллера, убедитесь в
соблюдении следующих условий:
■
Дополнительные компоненты, не поставляемые вместе
с агрегатом
1
Должен быть установлен циркуляционный насос, подающий
воду непосредственно в теплообменник.
2
На всех нижних точках системы должны быть преду-
смотрены дренажные отверстия, чтобы обеспечить полный
слив воды на время обслуживания или сезонной остановки.
3
Рекомендуется установить вибропоглощающие устройства
в контуре воды для предотвращения напряжения трубо-
проводов и распространения по ним шумов и вибраций.
LWC
Температура воды на выходе из конденсатора
LWE
Температура воды на выходе из испарителя
a
Гликоль
b
Вода

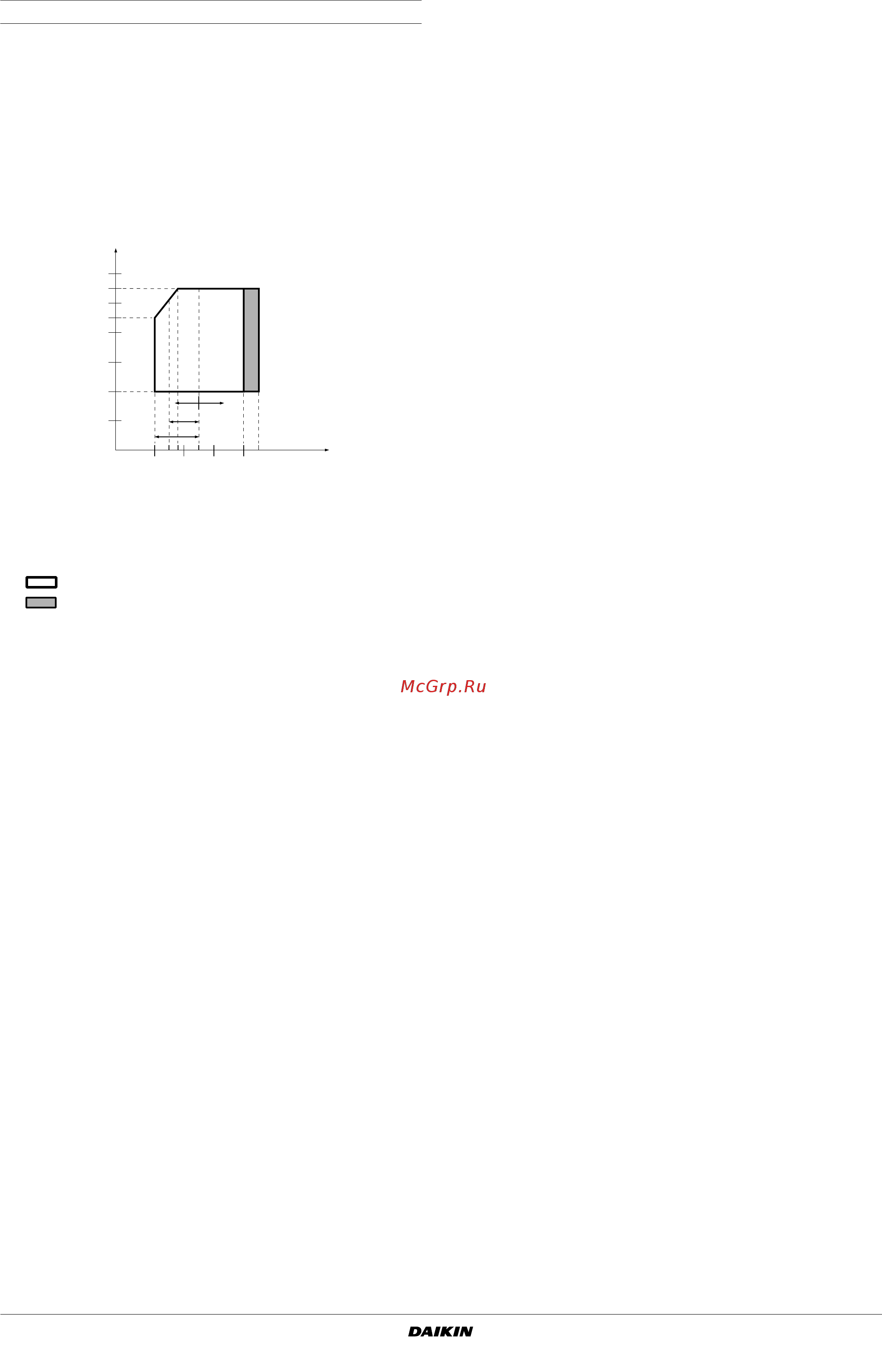

Стандартный рабочий диапазон
Диапазон работы системы на охлаждение
-10 0
0
10
20
30
40
50
60
-5
5
ZH
ZL
°C
LWE
10 20
°CLWC
55
45
25
a b
-2
