EUW5~24KZW1
Моноблочные чиллеры с водяным охлаждением
4PW15369-1
Инструкция по монтажу
3
Дополнительные трубопроводные элементы,
поставляемые вместе с агрегатом
Дополнительные трубопроводные элементы должны
устанавливаться в систему в соответствии со схемой
трубопроводов, приведенной в инструкции по эксплуатации.
Реле протока должно быть подключено в соответствии с
электрической схемой. См. также раздел «Предпусковые
операции» на странице 5.
1
В трубопроводе выхода воды из испарителя должно быть
установлено реле протока, не допускающее работу
агрегата при слишком низком расходе воды.
Для подключения реле протока (S10L) на электрическом
щитке имеются две клеммы (X30A и X65A). Описание
порядка установки параметров срабатывания реле
протока смотрите в инструкции по эксплуатации.
2
На агрегате должны быть установлены запорные вентили,
позволяющие проводить плановое сервисное обслужива-
ние фильтра для воды, не сливая воду со всей системы.
3
Во всех верхних точках системы должны быть установлены
клапаны выпуска воздуха. Они должны быть легко-
доступны для сервисного обслуживания.
4
Для удаления грязи из воды во избежание повреждения
агрегата и засора испарителя или конденсатора перед
агрегатом должен быть установлен фильтр для воды.
Фильтр для воды необходимо периодически очищать.
Показатели качества воды
A = коррозия B = накипь
Подключение контура циркуляции
воды
На испарителе и конденсаторе имеются патрубки с наружной
резьбой для подвода и отвода воды (см. общую схему).
Подсоединение труб подвода и отвода воды к испарителю и
конденсатору должно производиться в соответствии с общей
схемой и с учетом направления циркуляции воды в контуре.
Если в контур циркуляции воды попадут воздух, механические
частицы и грязь, то в работе чиллера могут возникнуть
проблемы. Поэтому при подключении контура циркуляции воды
соблюдайте следующие правила:
1
Используйте только чистые трубы.
2
При удалении заусенцев направьте конец трубы вниз.
3
При прокладке сквозь стену закройте конец трубы, чтобы в нее
не попали грязь и пыль.

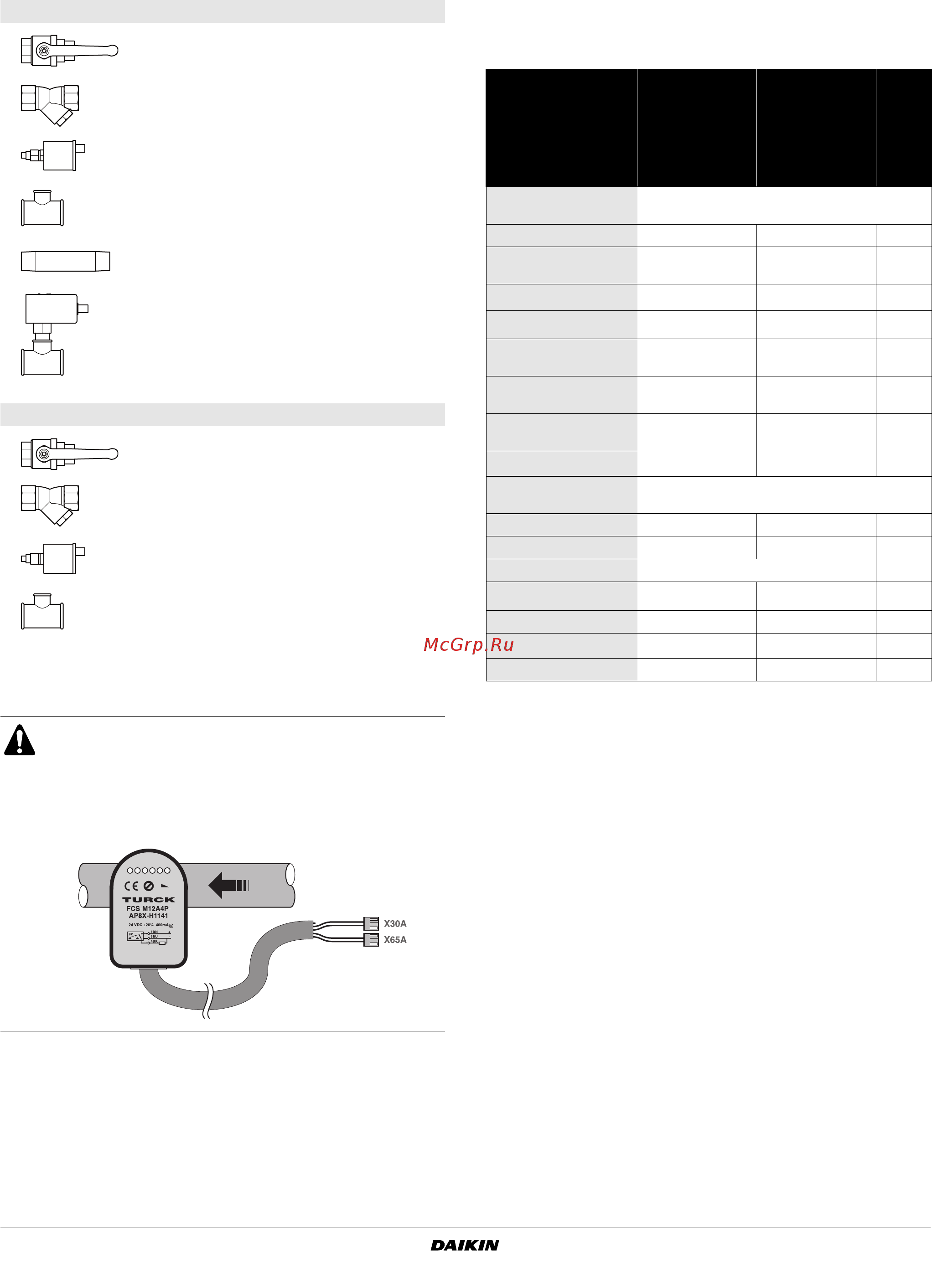

Картонный ящик 1 трубопроводные элементы для испарителя
Шаровой вентиль, 2 шт.
Фильтр для воды, 1 шт.
Клапан выпуска воздуха, 1 шт.
Тройник для клапана выпуска воздуха, 1 шт.
Труба реле протока, 2 шт.
Реле протока, 1 шт.
+
Тройник, 1 шт.
Картонный ящик 2 трубопроводные элементы для конденсатора
Шаровой вентиль, 2 шт.
Фильтр для воды, 1 шт.
Клапан выпуска воздуха, 1 шт.
Тройник для клапана выпуска воздуха, 1 шт.
Очень важно, чтобы реле протока было установлено
именно так, как показано на рисунке. Обеспечьте
данное положение реле протока по отношению
к направлению течения воды. Если реле протока
будет установлено в другом положении, агрегат не
будет адекватно защищен от замерзания.
вода в испарителе
вода
в конденсаторе
воз-
можные
последст-
вия при
превы-
шении
показа-
телей
циркули-
рующая
вода
[<20°C]
заполняе-
мая вода
циркули-
рующая
вода
[20°C~60°C]
заполняе-
мая вода
Контролируемые
показатели
pH при 25°C
6,8~8,0 6,8~8,0 7,0~8,0 7,0~8,0 A + B
Электро-
проводность
[МСм/м]
при 25°C
<40 <30 <30 <30 A + B
Ионы хлорида
[мгCl
-
/л]
<50 <50 <50 <50 A
Ионы сульфата
[мгSO
4
2-
/л]
<50 <50 <50 <50 A
М-щелочность
(pH4,8)
[мгCaCO
3
/л]
<50 <50 <50 <50 B
Общая
жесткость
[мгCaCO
3
/л]
<70 <70 <70 <70 B
Кальциевая
жесткость
[мгCaCO
3
/л]
<50 <50 <50 <50 B
Ионы кварца
[мгSiO
2
/л]
<30 <30 <30 <30 B
Показатели, при-
водимые для справки
Железо [мгFe/л]
<1,0 <0,3 <1,0 <0,3 A + B
Медь [мгCu/л]
<1,0 <0,1 <1,0 <0,1 A
Ионы сульфида [мгS
2-
/л]
не обнаруживаются A
Ионы аммония
[мгNH
4
+
/л]
<1,0 <0,1 <0,3 <0,1 A
Остаточный хлорид [мгCl/л]
<0,3 <0,3 <0,25 <0,3 A
Свободный карбид [мгCO
2
/л]
<4,0 <4,0 <0,4 <4,0 A
Коэффициент стабильности
————A + B
