![Daikin EWAD540TZ-XSB2 [22/101] Техническое обслуживание контроллера](/img/pdf.png)
Daikin EWAD540TZ-XSB2 [22/101] Техническое обслуживание контроллера
![Daikin EWAD540TZ-XSB2 [22/101] Техническое обслуживание контроллера](/views2/1669576/page22/bg16.png)
Инверторные водо-воздушные охладители и тепловой
насос
D-EOMZC00106-17_02RU
Руководство по эксплуатации
22/101
EWAD TZ — EWAD/H TZ B
EWWD VZ — EWWH VZ
BUS LED
LON
Bacnet MSTP
Bacnet IP
Modbus
Немигающий
красный
Отсутствует связь с
нейроподобным
логическим элементом
(внутренняя ошибка,
может быть устранена
путем загрузки нового
приложения LON).
Отказ сервера BACnet.
Через 3 секунды будет
инициирован
автоматический
перезапуск.
Отказ сервера BACnet.
Через 3 секунды будет
инициирован
автоматический
перезапуск.
Перебои всех сеансов
связи. Означает
отсутствие связи с
устройством Master.
Время таймаута можно
настроить. Нулевой
таймаут означает
отсутствие таймаута как
такового.
Мигающий
желтый
Связь с нейроподобным
логическим элементом
невозможна.
Нейроподобный
логический элемент
необходимо
сконфигурировать и
настроить онлайн с
помощью инструмента
LON.

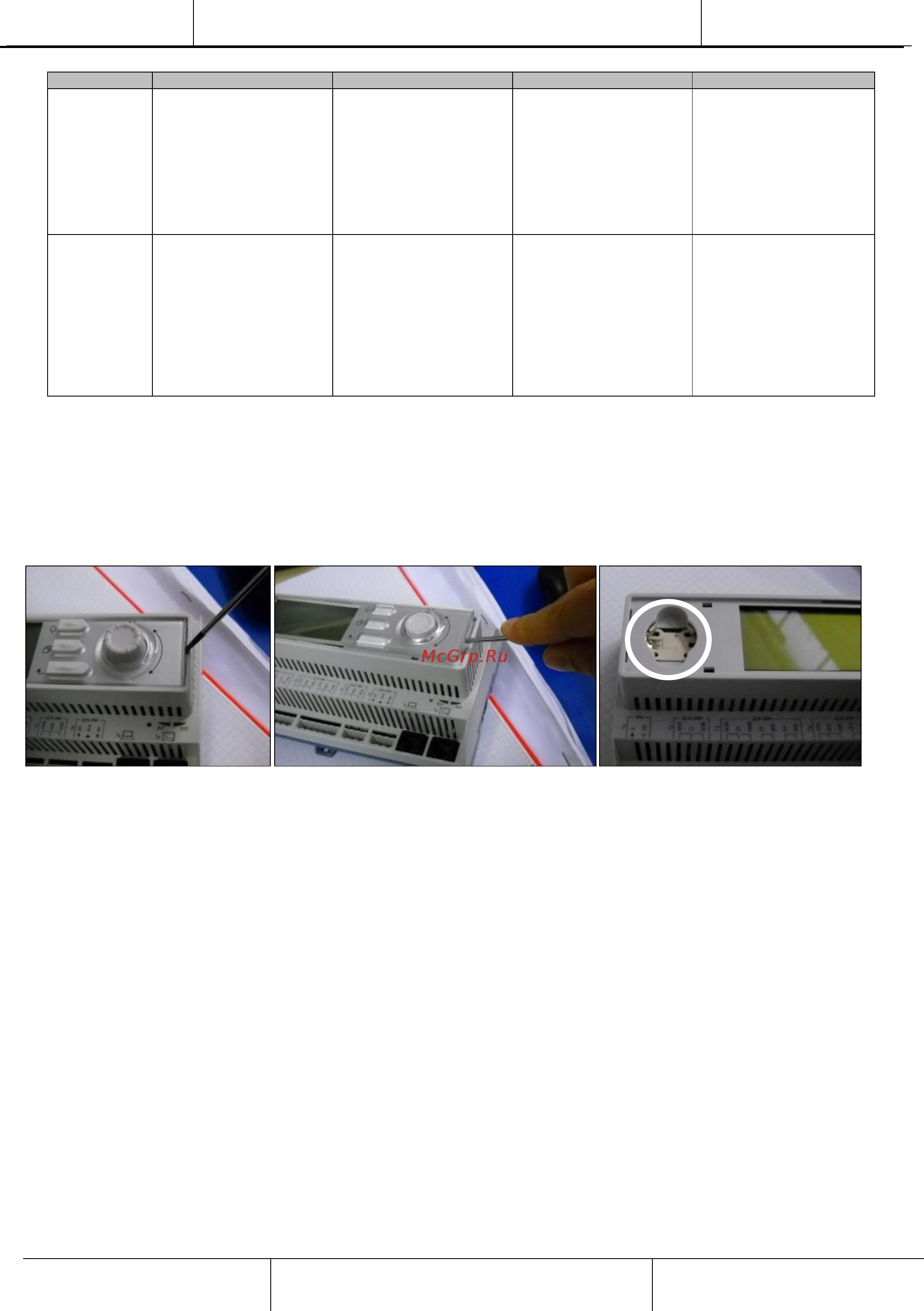

3.6 Техническое обслуживание контроллера
Батарея контроллера нуждается в периодическом техническом обслуживании. Батарею необходимо
менять каждые два года. Модель батареи: BR2032, производится многими изготовителями.
Чтобы извлечь батарею, снимите пластмассовую крышку дисплея контроллера с помощью отвертки,
как показано на следующих рисунках:
Не повредите пластмассовую крышку. Новая батарея устанавливается в соответствующий отсек (см.
обозначение на рисунке) с соблюдением полярности.
3.7 Опциональный интерфейс удаленного пользователя
В качестве опции на КА можно подключить внешний ЧМИ удаленного пользователя. ЧМИ удаленного
пользователя обладает всеми возможностями встроенного дисплея и, дополнительно, индикацией
аварийных сигналов через индикатор, расположенный под кнопкой с колокольчиком.
Пульт дистанционного управления можно заказать вместе с агрегатом и поставлен без упаковки в
качестве опции для полевой эксплуатации. Он также может быть заказан в любой момент после
доставки охладителя; порядок его установки и подключения на рабочей площадке приводится ниже.
Пульт дистанционного управления запитывается от агрегата; дополнительного источника питания не
требуется.
Пульт дистанционного управления имеет все функции контроллера агрегата, в т. ч. функции просмотра
и настройки уставок. Порядок навигации аналогичен тому, что описан для контроллера агрегата в
настоящем руководстве.
После включения дистанционного ЧМИ на его начальном экране отображаются подключенные
агрегаты. Выберите нужный агрегат и нажмите на колесико, чтобы получить к нему доступ. Интерфейс
удаленного пользователя автоматически отображает подключенные агрегаты; никаких действий для
этого не требуется.
