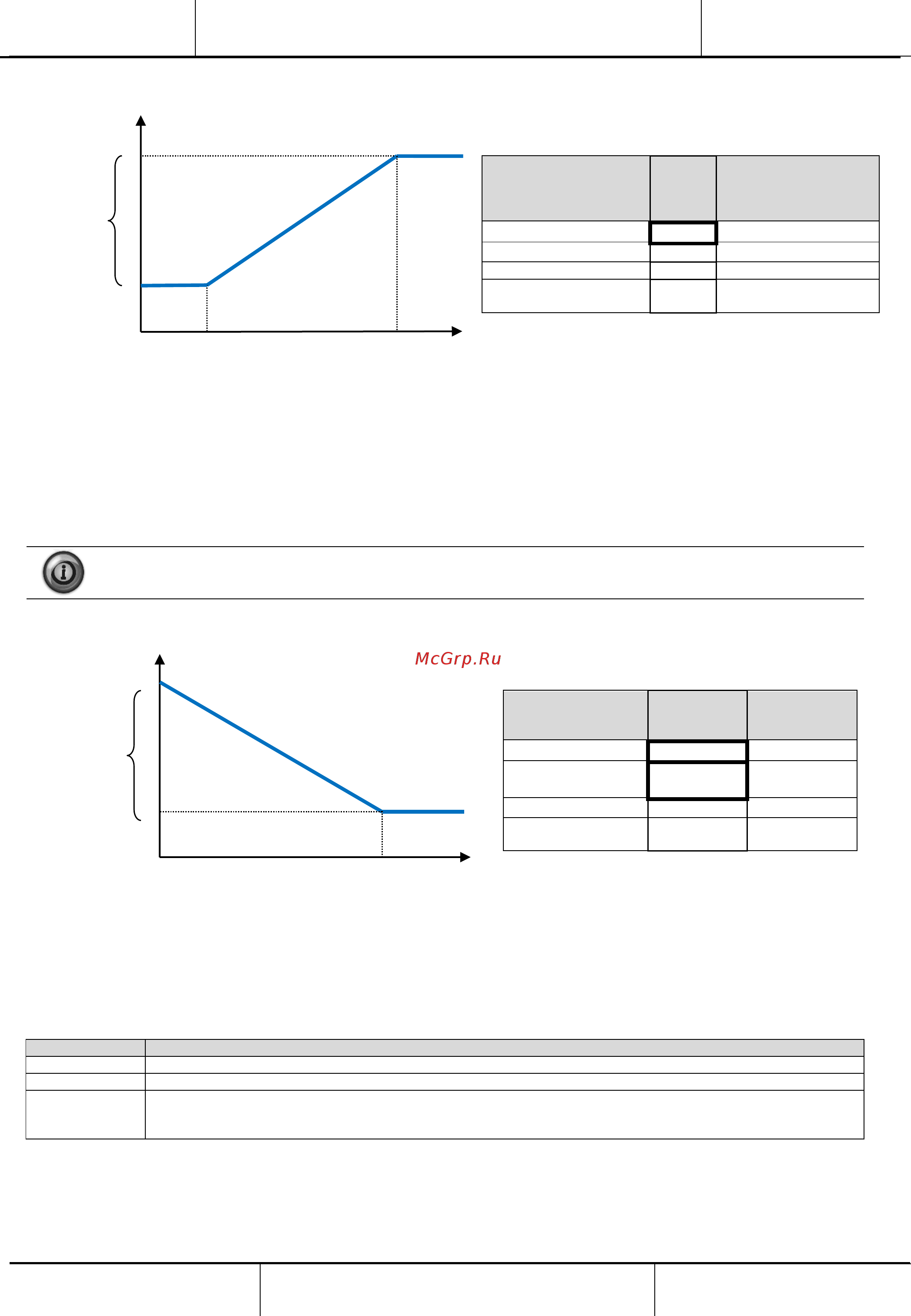

Инверторные водо-воздушные охладители и тепловой
насос
EWAD TZ — EWAD/H TZ B
EWWD VZ — EWWH VZ
D-EOMZC00106-17_02RU
Руководство по эксплуатации
51/101
Параметр
Значе
ние по
умолч
анию
Диапазон
Max Reset (MR)
5,0°C
0,0°C 10,0°C
Active Setpoint (AS)
LWT Setpoint (LWT SP)
Cool/Ice LWT
Сигнал
Внешний сигнал 4–20
мА
5.1.5.6 Setpoint Reset by Evaporator Return Temperature (Сброс уставки по температуре
циркулирующей воды испарителя)
Активная уставка рассчитывается с учетом поправки, которая зависит от температуры входящей
(циркулирующей) в испаритель воды. Когда разница температур испарителя понижается ниже
значения SRΔT, сдвиг уставки LWT начнет применяться с нарастанием до значения MR, при котором
температура обратной воды достигает температуры охлажденной воды
Параметр Return Reset может отрицательно повлиять на работу охладителя при работе с
переменным расходом. Не рекомендуется придерживаться этого подхода при инверторном
управлении расходом воды.
Параметр
Значение
по
умолчанию
Диапазон
Max Reset (MR)
5,0°C
0,0°C 10,0°C
Start Reset DT
(SRT)
5,0°C
0,0°C 10,0°C
Active Setpoint (AS)
LWT Target (LWT
SP)
Cool/Ice LWT
5.1.5.7 Плавная нагрузка (Soft Load)
Плавная нагрузка представляет собой настраиваемую функцию, с помощью которой можно линейно
увеличить производительность агрегата за заданный промежуток времени. Как правило, это действие
выполняется с целью оказания влияния на формирование электрической нагрузки путем постепенной
загрузки агрегата. Данную функцию контролируют следующие уставки:
Параметр
Описание
Softload En
Активация функции плавной нагрузки
Softload Ramp
Продолжительность линейного изменения плавной загрузки
Starting Cap
Начало ограничения производительности. Производительность агрегата увеличивается с данного значения
до 100 % за промежуток времени, определенный уставкой Softload Ramp (Линейное изменение плавной
загрузки).
4 мА
20 мин
Сигнал
АУ
LWT SP
MR
LWT SP + MR
0
SRT
Evap T
АУ
LWT SP
MR
LWT SP + MR
