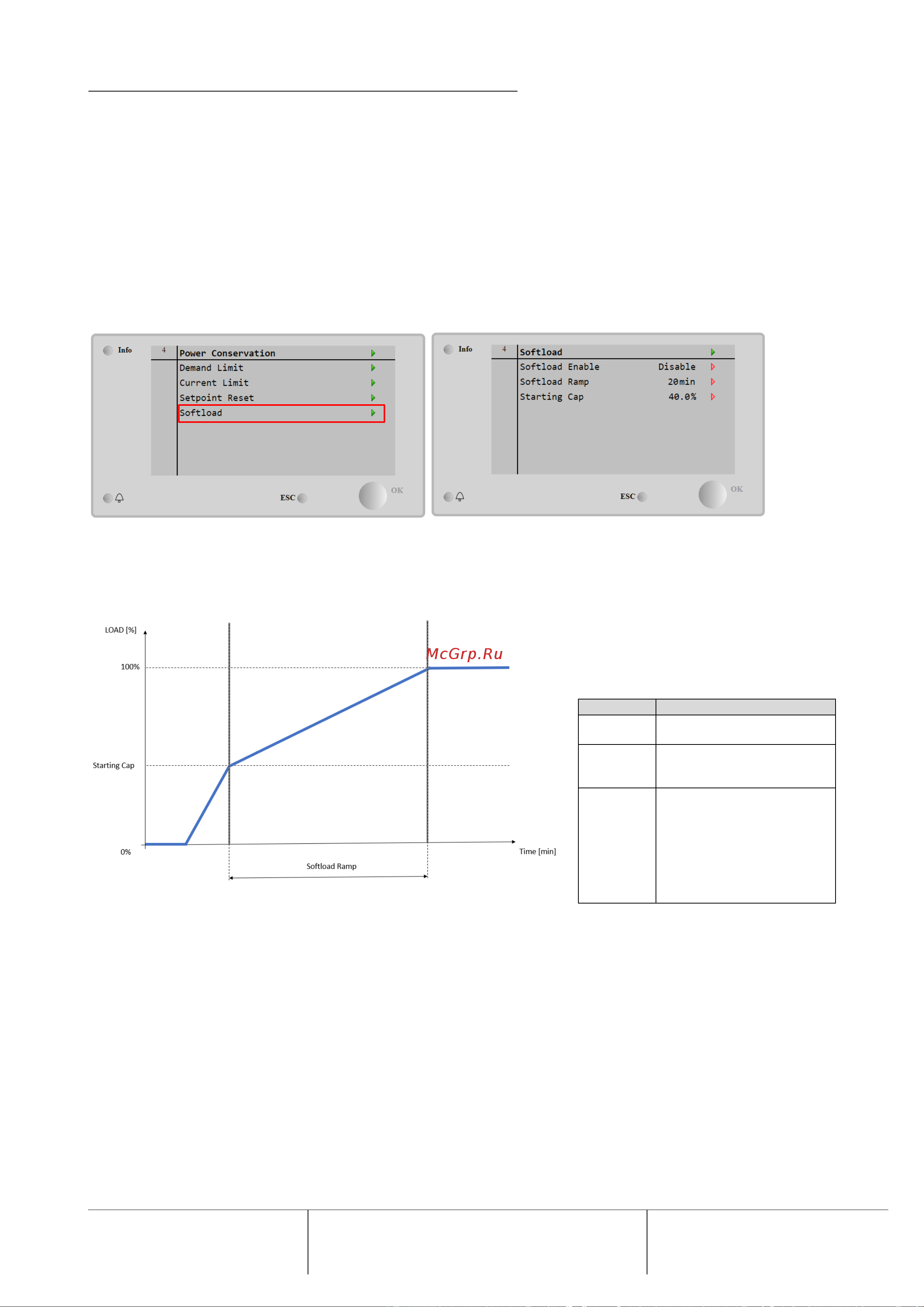

4.10.4 Плавная нагрузка
Плавная нагрузка представляет собой настраиваемую функцию, с помощью которой можно линейно увеличить
производительность агрегата за заданный промежуток времени. Как правило, она используется, чтобы повлиять
на формирование электрической нагрузки путем постепенной загрузки агрегата. Чтобы активировать функцию
плавной нагрузки, перейти на страницу:
Main Menu→View / Set Unit→Power Conservation→ Softload.
После настройки параметров Softload Ramp («Линейное изменение плавной нагрузки») и Starting Cap («Начальная
нагрузка»), при активированной функции плавной нагрузки, производительность агрегата возрастет в
принудительном режиме в зависимости от настроек. Функция применяется, чтобы, когда запустить агрегат в работу
с 0% и достичь максимальной нагрузки с заданной скоростью.
Если включить функцию плавной нагрузки на уже работающем агрегате,
где Starting Cap («Начальная нагрузка») > Actual Capacity («Фактическая загрузка»), то плавная нагрузка будет
нарастать со скоростью, заданной пользователем.
4.11 Электрические характеристики
Контроллер агрегата выдает основные значения электрических параметров, считываемые счетчиком
электроэнергии Nemo D4-L или Nemo D4-Le. Все данные хранятся в меню Electrical Data («Электрические
характеристики»).
Main Page → View/Set Unit → Electrical Data
Параметр
Описание
Softload
Enable
Активация функции
плавной нагрузки
Softload
Ramp
Продолжительность
линейного изменения
плавной загрузки
Starting
Cap
Начальный предел
производительности
Производительность
агрегата увеличивается с
данного значения до 100 %
за промежуток времени,
определенный уставкой
Softload Ramp.
