D-EOMZC00309-19RU
Инструкция по эксплуатации
28/63
EWAD TZB
EWAD/H TZC
EWAD MZ

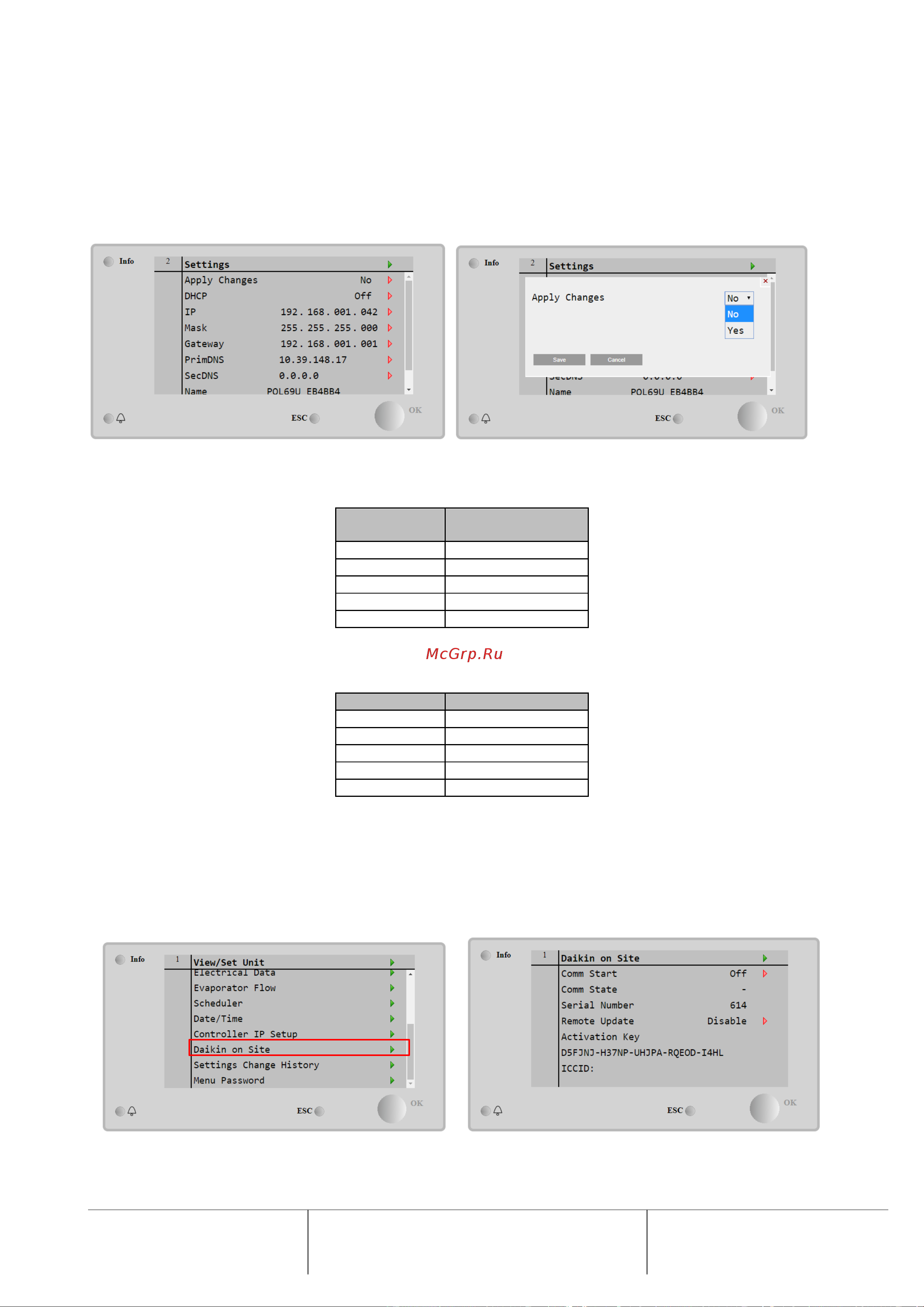

Для изменения конфигурации IP-сети MTIII выполните следующие действия:
• войдите в меню Settings («Настройки»)
• задайте для опции DHCP значение Off («откл.»)
• при необходимости измените IP-адреса, маскировки, шлюза, PrimDNS и ScndDNS. Не забывайте при
этом о текущих настройках сети
• задайте для параметра Apply changes («Применить изменения») значение Yes («Да»), чтобы
сохранить настройки и перезапустить контроллер MTIII.
Ниже приводится стандартная Интернет-конфигурация:
Параметр
Значение по
умолчанию
IP
192.168.1.42
Mask
255.255.255.0
Gateway
192.168.1.1
PrimDNS
0.0.0.0
ScndDNS
0.0.0.0
Обратите внимание: если параметру DHCP присвоено значение On («Вкл.»), а в Интернет-настройках MTIII
показаны следующие значения параметров
Параметр
Значение
IP
169.254.252.246
Mask
255.255.0.0
Gateway
0.0.0.0
PrimDNS
0.0.0.0
ScndDNS
0.0.0.0
значит возникла проблема с подключением к Интернету (вероятно, физического характера, например обрыв
кабеля локальной сети).
4.13 Daikin On Site
Страницу Daikin on Site (DoS) можно найти в Main Menu → View/Set Unit → Daikin On Site.
