Содержание
- D eomzc00309 19ru 1
- Ewad tz b по начиная с версии 3 0 a ewah tz b по начиная с версии 3 0 a ewah tz c ewad tz c ewad mz c 1
- Воздушное охлаждение 1
- Инверторный чиллер с воздушным охлаждением 1
- Содержание 2
- Меры предупреждающие поражение электрическим током 5
- Общие сведения 5
- Подготовка к включению агрегата 5
- Техника безопасности 5
- Базовая информация 6
- Общее описание 6
- Принятые сокращения 6
- Устройство контроллера 6
- Эксплуатационные ограничения контроллера 6
- D eomzc00309 19ru инструкция по эксплуатации 7 63 7
- Ewad tzb ewad h tzc ewad mz 7
- Клавиатура дисплей a включает в себя 5 строчный дисплей из 22 символов ниже указаны функции трех кнопок клавиатура дисплей a включает в себя 5 строчный дисплей из 22 символов ниже указаны функции трех кнопок b 7
- Кнопка управления push n roll c используется для навигации по страницам меню настройкам и данным чми в рамках действующих прав пользователя вращением колесика осуществляется перемещение между строками на экране странице и увеличение или уменьшение изменяемых значений в режиме редактирования нажатие на колесико аналогично действию кнопки вход и позволяет перейти к следующему набору параметров 7
- Любой их перечисленных ниже модулей может быть подключен прямо к левой стороне главного контроллера и использоваться для обеспечения работы bas или другого дистанционного интерфейса одновременно к контроллеру могут быть подключены не более трех модулей при включении контроллер должен самостоятельно их обнаружить и настроить после снятия модулей с агрегата необходима ручная настройка конфигурации 7
- Модули связи 7
- Навигация 7
- Осторожно соблюдайте полярность при подключении источника питания к платам в противном случае шина периферийных устройств не будет работать что может привести к повреждению плат 7
- При подаче питания на контур управления включится экран контроллера на котором будет показана главная страница перейти к ней также можно нажатием на кнопку menu меню на следующем рисунке показан пример экрана чми 7
- Стандартный чми включает в себя встроенный дисплей a с 3 кнопками b и устройство управления push n roll c 7
- Эксплуатация контроллера 7
- D eomzc00309 19ru инструкция по эксплуатации 8 63 8
- Ewad tzb ewad h tzc ewad mz 8
- Активный пункт выделяется контрастным цветом в данном примере выделен пункт на main menu главном меню ведущий на еще одну страницу чми перейдет к другой странице по нажатии кнопки push n roll в данном случае будет открыта страница enter password ввода пароля 8
- Базовая диагностика системы управления 8
- В правом верхнем углу появится звонящий колокольчик свидетельствующий об активном аварийном сигнале если колокольчик не звонит это означает что аварийный сигнал был принят к сведению но не был сброшен поскольку вызвавшая его ситуация не была устранена индикатор также показывает местонахождение аварийного сигнала между агрегатом или контурами 8
- В режим редактирования можно войти нажатием навигационного колесика когда курсор указывает на строку с редактируемым полем повторное нажатие на колесико позволяет сохранить новое значение и вывести клавиатуру дисплей из режима редактирования назад в режим навигации 8
- В чми возможность просмотра и редактирования настроек и параметров зависит от уровня доступа который определяется паролем для просмотра базовой информации о состоянии введение пароля не требуется в пользовательском uc предусмотрены два уровня доступа с парольной защитой 8
- Далее описываются данные и настройки защищенные паролем для технического обслуживания настройки защищенные пользовательским паролем приведены в главе errore l origine riferimento non è stata trovata 8
- Контроллер microtech iii модули расширения и модули связи оснащены двумя светодиодными индикаторами состояния bsp и bus для отображения рабочего состояния устройств индикатор bus указывает на состояние связи с контроллером см описание значений этих индикаторов ниже главный контроллер uc 8
- Модули расширения 8
- На странице enter password ввод пароля строка с полем для ввода пароля выделяются цветом чтобы показать что поле справа может быть изменено оно представляет собой уставку контроллера при нажатии кнопки push n roll выделится отдельное поле чтобы было легче вводить цифровой пароль 8
- Пароли 8
- Пароль действует 10 минут и будет отменен если будет введен новый пароль или упадет напряжение питание системы управления ввод неправильного пароля аналогичен работе без пароля это значение можно изменить в диапазоне от 3 до 30 минут с помощью меню timer settings настройки таймера на странице extended menu расширенного меню 8
- Редактирование 8
- D eomzc00309 19ru инструкция по эксплуатации 9 63 9
- Ewad tzb ewad h tzc ewad mz 9
- Батарея контроллера нуждается в периодическом техническом обслуживании батарею необходимо менять каждые два года в контроллере используется батарея модели br2032 которая производится многими изготовителями чтобы извлечь батарею снять пластмассовую крышку дисплея контроллера с помощью отвертки как показано на следующих рисунках 9
- Индикатор bsp один на все модули 9
- Индикатор bus 9
- Модули связи 9
- Техническое обслуживание контроллера 9
- Встроенный веб интерфейс 10
- Дополнительный дистанционный интерфейс пользователя 10
- Включение отключение чиллера 12
- Порядок эксплуатации агрегата 12
- Уставки температуры воды 14
- Режим работы агрегата 15
- D eomzc00309 19ru инструкция по эксплуатации 16 63 16
- Ewad tzb ewad h tzc ewad mz 16
- Unit status auto агрегат находится в режиме автоматического управления работают насос и как минимум один компрессор 16
- Wait for load агрегат находится в режиме ожидания т к терморегулятор сигнализирует о достижении активной уставки 16
- Контроллер агрегата предоставляет на главной странице некоторые сведения о состоянии чиллера все состояния чиллера перечислены ниже с разъяснениями 16
- Состояние агрегата 16
- Через сеть можно не только включать отключать агрегат и управлять уставками но и изменять режим работы дополнительную информацию см в разделе 4 сетевое управление 16
- Энергосберегающий режим в некоторых агрегатах предусмотрена функция энергосбережения при активации которой снижается потребление энергии и отключается нагреватель картера компрессора при отключенном чиллере в этом режиме запуск компрессоров после их пребывания в отключенном состоянии можно отложить не более чем на 90 минут в условиях жестких временных ограничений пользователь может отключить функцию энергосбережения для запуска компрессора в течение 1 минуты после подачи команды на включение агрегата 16
- Сетевое управление 17
- Управление терморегулятором 18
- Дата время 20
- Внешняя аварийная сигнализация 21
- Насосы 21
- Энергосбережение 22
- D eomzc00309 19ru инструкция по эксплуатации 25 63 25
- Ewad tzb ewad h tzc ewad mz 25
- Активная уставка рассчитывается с учетом поправки которая зависит от температуры входящей возвратной воды испарителя когда разница температур δt испарителя опустится ниже значения srδt сдвиг уставки lwt начнет нарастать до достижения значения mr при котором температура возвратной воды достигает температуры охлажденной воды 25
- Активная уставка рассчитывается с учетом приложения внешнего сигнала 4 20 ма сила тока в 4 ма соответствует сдвигу в 0 c а 20 ма значению из параметра max reset mr 25
- Сброс уставки по внешнему сигналу 4 20 ма 25
- Сброс уставок по возврату 25
- Электрические характеристики 26
- Настройка ip параметров контроллера 27
- Daikin on site 28
- Рекуперация тепла 29
- Быстрый перезапуск 30
- Опции по только для microtech 4 31

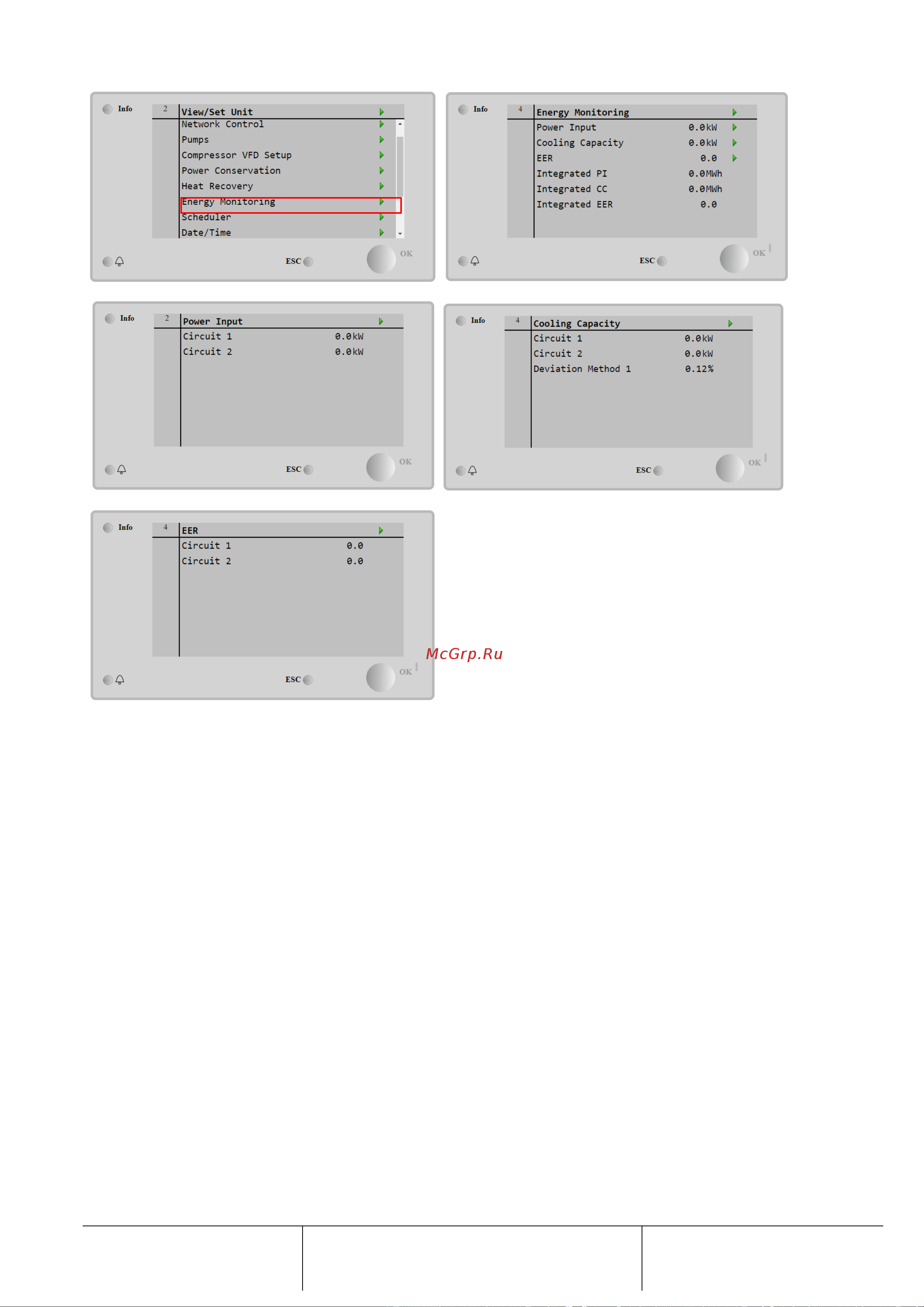

- Контроль энергопотребления дополнительно для microtech 4 32
- Bad current limit input отказ входного сигнала порога по току этот аварийный сигнал подается при активации опции гибкого порога по току и выходе входного сигнала контроллера за пределы допустимого диапазона 34
- Bad demand limit input отказ входного сигнала по ограничению требований этот аварийный сигнал подается при активации опции ограничения требований и выходе входного сигнала контроллера за пределы допустимого диапазона 34
- D eomzc00309 19ru инструкция по эксплуатации 34 63 34
- Ewad tzb ewad h tzc ewad mz 34
- Аварийные сигналы поиск и устранение неисправностей 34
- Запрещено 34
- Контроллер защищает агрегат и его компоненты от работы в нештатных условиях систему защиты можно разделить на ограничения и аварийные сигналы аварийные сигналы подразделяются на сигналы падения давления и сигналы быстрой остановки аварийные сигналы падения давления подаются когда система или подсистема может выполнить штатную остановку несмотря на нештатные условия работы аварийные сигналы быстрой остановки подаются когда нештатные условия работы требуют незамедлительной остановки всей системы или подсистемы во избежание возможных повреждений контроллер отображает активные аварийные сигналы на отдельной странице и хранит историю из последних 50 записей состоящую из аварийных сигналов и подтверждений каждая запись имеет дату и время аварийного сигнала или подтверждения аварийного сигнала кроме того контроллер хранит моментальный снимок для каждого аварийного сигнала этот снимок содержит информацию об условиях работы сразу перед возникновением аварийного сигнала моментальные снимки могут 34
- Не предусмотрено 34
- Разрешено 34
- Сигнализация агрегата 34
- Bad leaving water temperature reset input отказ входного сигнала сброса температуры воды на 35
- Condenser pump 1 failure отказ насоса конденсатора 2 только для агрегатов w c этот аварийный сигнал подается если пуск насоса состоялся но реле расхода не может замкнуться в течение периода рециркуляции данная ситуация может носить временный характер или же она может быть вызвана неисправностью реле расхода срабатыванием автоматических выключателей предохранителей или поломкой насоса 35
- Condenser pump 2 failure отказ насоса конденсатора 2 только для агрегатов w c этот аварийный сигнал подается если пуск насоса состоялся но реле расхода не может замкнуться в течение периода рециркуляции данная ситуация может носить временный характер или же она может быть вызвана неисправностью реле расхода срабатыванием автоматических выключателей предохранителей или поломкой насоса 35
- D eomzc00309 19ru инструкция по эксплуатации 35 63 35
- Ewad tzb ewad h tzc ewad mz 35
- Выходе 35
- Этот аварийный сигнал подается при активации опции сброса уставки и выходе входного сигнала контроллера за пределы допустимого диапазона 35
- D eomzc00309 19ru инструкция по эксплуатации 36 63 36
- Energy meter communication fail отказ связи со счетчиком электроэнергии этот аварийный сигнал подается в случае перебоев связи со счетчиком электроэнергии 36
- Evaporator pump 1 failure отказ насоса испарителя 2 этот аварийный сигнал подается если пуск насоса состоялся но реле расхода не может замкнуться в течение периода рециркуляции данная ситуация может носить временный характер или же она может быть вызвана неисправностью реле расхода срабатыванием автоматических выключателей предохранителей или поломкой насоса 36
- Evaporator pump 2 failure отказ насоса испарителя 2 этот аварийный сигнал подается если пуск насоса состоялся но реле расхода не может замкнуться в течение периода рециркуляции данная ситуация может носить временный характер или же она может быть вызвана неисправностью реле расхода срабатыванием автоматических выключателей предохранителей или поломкой насоса 36
- Ewad tzb ewad h tzc ewad mz 36
- D eomzc00309 19ru инструкция по эксплуатации 37 63 37
- Ewad tzb ewad h tzc ewad mz 37
- External event внешнее событие этот аварийный сигнал указывает на то что устройство чья работа связана с работой данного агрегата сигнализирует о неисправности некоммутируемого входа 37
- Fan alarm module communication fail отказ канала связи модуля аварийной сигнализации вентилятора только для агрегатов a c 37
- Heat recovery entering water temperature sensor fault отказ датчика температуры воды на входе в рекуператор только для агрегатов a c 37
- Password over time превышение срока действия пароля 37
- Этот аварийный сигнал подается в случае перебоев связи с модулем fac 37
- Этот аварийный сигнал подается каждый раз когда сопротивление на входе находится за пределами приемлемого диапазона 37
- D eomzc00309 19ru инструкция по эксплуатации 38 63 38
- Ewad tzb ewad h tzc ewad mz 38
- Heat recovery leaving water temperature sensor fault отказ датчика температуры воды на выходе из рекуператора только для агрегатов a c 38
- Heat recovery water temperatures inverted противоположные значения температуры воды рекуператора только для агрегатов a c 38
- Rapid recovery module communication fail отказ связи с модулем быстрого восстановления 38
- Этот аварийный сигнал подается в случае перебоев связи с модулем rrc 38
- Этот аварийный сигнал подается каждый раз когда сопротивление на входе находится за пределами приемлемого диапазона 38
- Этот аварийный сигнал подается каждый раз когда температура воды на входе в рекуператор опускается ниже температуры воды на выходе на 1 c и работает хотя бы один компрессор 38
- Condenser entering water temperature ewt sensor fault отказ датчика температуры воды на входе 39
- Condenser leaving water temperature lwt sensor fault отказ датчика температуры воды на выходе 39
- D eomzc00309 19ru инструкция по эксплуатации 39 63 39
- Ewad tzb ewad h tzc ewad mz 39
- Switch box temperature sensor fault отказ датчика температуры распределительной коробки только для агрегатов a c 39
- Аварийные сигналы снижения до останова 39
- В испаритель ewt 39
- Из испарителя lwt 39
- Этот аварийный сигнал подается каждый раз когда сопротивление на входе находится за пределами приемлемого диапазона 39
- D eomzc00309 19ru инструкция по эксплуатации 40 63 40
- Evaporator entering water temperature ewt sensor fault отказ датчика температуры воды на входе 40
- Evaporator water temperatures inverted обратные значения температуры воды испарителя этот аварийный сигнал подается каждый раз когда температура воды на входе опускается ниже температуры воды на выходе на 1 c и хотя бы один компрессор работает не менее 90 секунд 40
- Ewad tzb ewad h tzc ewad mz 40
- Outside air temperature oat lockout блокировка температуры наружного воздуха oat только 40
- В испаритель ewt 40
- Для агрегатов a c 40
- С помощью этого аварийного сигнала предотвращается пуск агрегата при слишком низкой температуре наружного воздуха предназначается для предотвращения отключений при вводе в эксплуатацию при низком давлении предельное значение зависит от регулирования вентилятора который монтирован на агрегате по умолчанию это значение установлено на 10 c 40
- Этот аварийный сигнал подается каждый раз когда сопротивление на входе находится за пределами приемлемого диапазона 40
- Condenser water flow loss alarm аварийный сигнал потери расхода воды конденсатора только 41
- Condenser water freeze alarm аварийный сигнал замерзания воды конденсатора только для 41
- D eomzc00309 19ru инструкция по эксплуатации 41 63 41
- Ewad tzb ewad h tzc ewad mz 41
- Outside air temperature sensor fault alarm аварийный сигнал отказа датчика температуры наружного 41
- Аварийные сигналы быстрой остановки 41
- Агрегатов w c 41
- Воздуха только для агрегатов a c 41
- Для агрегатов w c 41
- Этот аварийный сигнал подается в случае падения температуры воды на входе или выходе ниже безопасного уровня регулятор предпринимает попытки защитить теплообменник путем запуска насоса и циркуляции воды 41
- Этот аварийный сигнал подается в случае потери расхода через охладитель с целью защиты устройства от механического отключения в связи с высоким давлением 41
- Этот аварийный сигнал подается каждый раз когда сопротивление на входе находится за пределами приемлемого диапазона 41
- D eomzc00309 19ru инструкция по эксплуатации 42 63 42
- Emergency stop аварийный останов этот аварийный сигнал подается при каждом нажатии на кнопку аварийного останова 42
- Evaporator flow loss alarm аварийный сигнал потери расхода через испаритель этот аварийный сигнал подается в случае потери расхода через чиллер с целью защиты устройства от обледенения 42
- Ewad tzb ewad h tzc ewad mz 42
- D eomzc00309 19ru инструкция по эксплуатации 43 63 43
- Evaporator leaving water temperature lwt sensor fault отказ датчика температуры воды на выходе 43
- Evaporator water freeze alarm аварийный сигнал защиты от замерзания воды в испарителе этот аварийный сигнал подается в случае падения температуры воды на входе или выходе ниже безопасного уровня регулятор предпринимает попытки защитить теплообменник путем запуска насоса и циркуляции воды 43
- Ewad tzb ewad h tzc ewad mz 43
- External alarm внешняя аварийная сигнализация этот аварийный сигнал указывает на неисправность внешнего устройства чья работа связана с работой данного агрегата таким внешним устройством может быть насос или инвертор 43
- Gas leakage alarm аварийный сигнал утечки газа только для агрегатов w c этот аварийный сигнал подается если наружный датчик утечки обнаруживает концентрацию хладагента превышающую пороговую концентрацию чтобы сбросить этот аварийный сигнал необходимо сбросить аварийный сигнал автономно и при необходимости на самом датчике утечки 43
- Из испарителя lwt 43
- Этот аварийный сигнал подается каждый раз когда сопротивление на входе находится за пределами приемлемого диапазона 43
- D eomzc00309 19ru инструкция по эксплуатации 44 63 44
- Ewad tzb ewad h tzc ewad mz 44
- Heat recovery water freeze protect alarm аварийный сигнал защиты воды рекуператора от 44
- Optionctrlrcommfail только для агрегатов a c 44
- Power fault сбой питания только для агрегатов a c с опцией ups 44
- Замерзания только для агрегатов a c 44
- Этот аварийный сигнал подается в случае перебоев связи с модулем ка 44
- Этот аварийный сигнал подается когда главное питание отключено а контроллер агрегата запитывается от ибп 44
- Этот аварийный сигнал указывает на то что температура воды рекуператора на входе или выходе понизилась ниже безопасного уровня регулятор предпринимает попытки защитить теплообменник путем запуска насоса и циркуляции воды 44
- D eomzc00309 19ru инструкция по эксплуатации 45 63 45
- Economizer pressure sensor fault отказ датчика давления экономайзера только для агрегатов a c этот аварийный сигнал указывает на ошибку показаний датчика 45
- Ewad tzb ewad h tzc ewad mz 45
- Pvm alarm аварийный сигнал pvm только для агрегатов a c 45
- Сигнализация контуров 45
- Этот аварийный сигнал подается в случае возникновения проблем с подачей электропитания на чиллер 45
- D eomzc00309 19ru инструкция по эксплуатации 46 63 46
- Economizer temperature sensor fault отказ датчика температуры экономайзера только для 46
- Ewad tzb ewad h tzc ewad mz 46
- Failed pumpdown ошибка понижения давления этот аварийный сигнал указывает на то что не удалось удалить весь хладагент из испарителя в контуре он автоматически сбрасывается сразу после остановки компрессора для регистрации в истории аварийных сигналов есть вероятность того этот сигнал от bms не будет распознан поскольку сброс может быть произведен за время ожидания связи этот сигнал может не отображаться в локальном чми 46
- Агрегатов a c 46
- Этот аварийный сигнал указывает на ошибку показаний датчика 46
- Cxcmp1 maintcode01 только для агрегатов a c данный аварийный сигнал указывает на то что компонент инвертора нуждается в проверке или даже замене 47
- Cxcmp1 maintcode02 только для агрегатов a c данный аварийный сигнал указывает на то что компонент инвертора нуждается в проверке или даже замене 47
- D eomzc00309 19ru инструкция по эксплуатации 47 63 47
- Ewad tzb ewad h tzc ewad mz 47
- Fan fault отказ вентилятора только для агрегатов a c данный аварийный сигнал указывает на неисправность по крайней мере одного вентилятора 47
- Gas leakage sensor fault отказ датчика утечки газа только для агрегатов a c этот аварийный сигнал указывает на ошибку показаний датчика 47
- D eomzc00309 19ru инструкция по эксплуатации 48 63 48
- Ewad tzb ewad h tzc ewad mz 48
- Liquid temperature температура жидкости этот аварийный сигнал указывает на ошибку показаний датчика 48
- Power loss потеря мощности только для агрегатов a c данный аварийный сигнал указывает на кратковременное понижение напряжения на главном источнике питания которое не привело к выключению агрегата 48
- D eomzc00309 19ru инструкция по эксплуатации 49 63 49
- Discharge temperature sensor fault отказ датчика температуры всасывания этот аварийный сигнал указывает на ошибку показаний датчика 49
- Ewad tzb ewad h tzc ewad mz 49
- Gas leakage fault утечка газа только для агрегатов a c данный аварийный сигнал указывает на утечку газа в корпусе компрессора 49
- Liquid pressure давление жидкости 49
- Аварийные сигналы остановки контура при понижении давления 49
- Этот аварийный сигнал указывает на ошибку показаний датчика этот аварийный сигнал указывает на ошибку показаний датчика 49
- D eomzc00309 19ru инструкция по эксплуатации 50 63 50
- Ewad tzb ewad h tzc ewad mz 50
- High compressor vfd temperature fault высокая температура компрессора чрп только для 50
- Low compressor vfd temperature fault низкая температура компрессора чрп только для агрегатов 50
- Low oil level fault низкий уровень масла только для агрегатов w c данный аварийный сигнал указывает на то что уровень масла в масляном сепараторе понизился до предела при котором не гарантируется безопасная работа компрессора данное реле нельзя установить на агрегат поскольку в штатном режиме работы сепарация масла всегда гарантируется 50
- Агрегатов a c 50
- Этот аварийный сигнал подается если температура чрп слишком высока для работы компрессора 50
- Этот аварийный сигнал подается если температура чрп слишком мала для безопасной работы компрессора 50
- D eomzc00309 19ru инструкция по эксплуатации 51 63 51
- Ewad tzb ewad h tzc ewad mz 51
- Low discharge superheat fault низкий перегрев на выходе данный аварийный сигнал указывает на то что агрегат слишком долго работал с низким уровнем перегрева на выходе 51
- Oil pressure sensor fault отказ датчика давления масла этот аварийный сигнал указывает на ошибку показаний датчика 51
- Suction temperature sensor fault отказ датчика температуры всасывания этот аварийный сигнал указывает на ошибку показаний датчика 51
- Compressor extension communication error ошибка связи с расширителем компрессора только для 52
- Compressor vfd fault отказ чрп компрессора данный аварийный сигнал свидетельствует о нештатной ситуации которая привела к вынужденному останову инвертора 52
- D eomzc00309 19ru инструкция по эксплуатации 52 63 52
- Ewad tzb ewad h tzc ewad mz 52
- Exv driver extension communication error ошибка связи с расширителем привода exv только для 52
- Аварийные сигналы быстрого останова контура 52
- Агрегатов w c 52
- Этот аварийный сигнал подается в случае перебоев связи с модулем ccx 52
- Этот аварийный сигнал подается в случае перебоев связи с модулем eexvx 52
- Compressor vfd overtemp перегрев чрп компрессора только для агрегатов a c данный аварийный сигнал указывает на то значение температуры инвертора превысило безопасные пределы и инвертор пришлось остановить во избежание повреждения компонентов 53
- Condensing pressure sensor fault отказ датчика давления конденсации этот сигнал указывает на то что датчик давления конденсации работает неправильно 53
- D eomzc00309 19ru инструкция по эксплуатации 53 63 53
- Economizer exv driver error ошибка привода экономайзера exv только для агрегатов a c данный аварийный сигнал свидетельствует о нештатной ситуации привода экономайзера exv 53
- Ewad tzb ewad h tzc ewad mz 53
- D eomzc00309 19ru инструкция по эксплуатации 54 63 54
- Economizer exv motor not connected двигатель экономайзера exv не подключен только для 54
- Evaporating pressure sensor fault отказ датчика давления испарения этот сигнал указывает на то что датчик давления испарения работает неправильно 54
- Ewad tzb ewad h tzc ewad mz 54
- Exv driver error ошибка привода exv только для агрегатов a c данный аварийный сигнал свидетельствует о нештатной ситуации привода exv 54
- Агрегатов a c 54
- Данный аварийный сигнал свидетельствует о нештатной ситуации привода экономайзера exv 54
- D eomzc00309 19ru инструкция по эксплуатации 55 63 55
- Ewad tzb ewad h tzc ewad mz 55
- Exv motor not connected двигатель exv не подключен только для агрегатов tz b 55
- Fail start low pressure слишком низкое давление для пуска 55
- Fan vfd over current сверхток вентилятора с чрп только для агрегатов a c 55
- Данный аварийный сигнал свидетельствует о нештатной ситуации привода exv 55
- Данный аварийный сигнал указывает на то значение тока инвертора превысило безопасные пределы и инвертор пришлось остановить во избежание повреждения компонентов 55
- Этот аварийный сигнал указывает на то что при пуске компрессора давление испарения или конденсации ниже установленного минимального предела 55
- D eomzc00309 19ru инструкция по эксплуатации 56 63 56
- Ewad tzb ewad h tzc ewad mz 56
- High discharge temperature alarm аварийный сигнал высокой температуры нагнетания 56
- High motor current alarm аварийный сигнал высокого тока двигателя 56
- High motor temperature alarm аварийный сигнал высокой температуры двигателя 56
- Данный аварийный сигнал указывает на то что температура двигателя превысила максимальный предел температуры при котором обеспечивается безопасная работа 56
- Данный аварийный сигнал указывает на то что температура на нагнетательном отверстии компрессора превышает максимальное значение что может привести к повреждению механических деталей компрессора 56
- При поступлении этого сигнала может произойти перегрев картера компрессора и водоотводных труб в этом случае соблюдайте особую осторожность при контакте с компрессором и водоотводными трубами 56
- Этот сигнал указывает на то что ток потребления компрессора превышает заданный предел 56
- D eomzc00309 19ru инструкция по эксплуатации 57 63 57
- Ewad tzb ewad h tzc ewad mz 57
- High oil pressure differential alarm аварийный сигнал большого перепада давлений масла 57
- High pressure alarm аварийный сигнал высокого давления 57
- Данный аварийный сигнал указывает на засорение масляного фильтра и необходимость его замены 57
- Этот аварийный сигнал подается в случае повышения насыщенной температуры конденсации выше значения максимальной насыщенной температуры конденсации когда регулятор не может компенсировать это повышение максимальная насыщенная температура конденсатора составляет 68 5 c но она может снизиться если насыщенная температура испарителя станет отрицательной если чиллеры водяного типа работают при высокой температуре охлаждающей воды конденсатора и значение насыщенной температуры конденсации превышает максимальную насыщенную температуру конденсатора отключение контура происходит без какого либо предупреждения на экране так как указанное условие считается допустимым в данном рабочем диапазоне 57
- D eomzc00309 19ru инструкция по эксплуатации 58 63 58
- Ewad tzb ewad h tzc ewad mz 58
- Low pressure alarm аварийный сигнал низкого давления 58
- Этот аварийный сигнал подается в случае падения давления испарения ниже значения параметра low pressure unload когда регулятор не может компенсировать это падение 58
- D eomzc00309 19ru инструкция по эксплуатации 59 63 59
- Ewad tzb ewad h tzc ewad mz 59
- Low pressure ratio alarm аварийный сигнал низкого коэффициента давления 59
- Maximum number of restart alarm максимальное число аварийных сигналов перезапуска только для агрегатов a c 59
- Mechanical high pressure alarm механический сигнализатор высокого давления 59
- Данный аварийный сигнал указывает на то что соотношение давления испарения и конденсации ниже предела который зависит от скорости работы компрессора и гарантирует надлежащую смазку в компрессор 59
- Этот аварийный сигнал подается в случае повышения давления конденсатора выше предела механического сигнализатора высокого давления в результате чего данное устройство не может подать питание на все дополнительные реле это приводит к незамедлительному отключению компрессора и всех остальных приводов данного контура 59
- Этот аварийный сигнал указывает на то что давление испарения ниже минимального предела в течение слишком долгого времени три раза подряд после запуска компрессора 59
- D eomzc00309 19ru инструкция по эксплуатации 60 63 60
- Ewad tzb ewad h tzc ewad mz 60
- Mechanical low pressure alarm механический сигнализатор низкого давления только для агрегатов w c 60
- Этот аварийный сигнал подается в случае понижения давления испарения ниже предела механического сигнализатора низкого давления что приводит к размыканию данного устройства это приводит к незамедлительному отключению компрессора во избежание замерзания 60
- D eomzc00309 19ru инструкция по эксплуатации 61 63 61
- Ewad tzb ewad h tzc ewad mz 61
- No pressure at start alarm аварийный сигнал отсутствия давления при запуске 61
- No pressure change at start alarm аварийный сигнал отсутствия изменения давления при запуске 61
- Overvoltage alarm аварийный сигнал избыточного напряжения 61
- Данный аварийный сигнал указывает на превышение максимального предела сетевого напряжения охладителя при котором надлежащая работа компонентов невозможна эта оценка касается напряжения прямого тока на инверторе которое тем не менее зависит от основной сети электропитания 61
- Данный аварийный сигнал указывает на ситуацию при которой давление на испарителе или конденсаторе ниже 35 кпа что является потенциальным признаком отсутствия хладагента в контуре 61
- Этот аварийный сигнал указывает на то что компрессор не может быть запущен или не способен создать минимальную разницу давлений испарения или конденсации после запуска 61
- D eomzc00309 19ru инструкция по эксплуатации 62 63 62
- Ewad tzb ewad h tzc ewad mz 62
- Undervoltage alarm аварийный сигнал недостаточного напряжения 62
- Vfd communication failure нарушение связи чрп 62
- Данный аварийный сигнал свидетельствует о перебоях связи с инвертором 62
- Данный аварийный сигнал указывает на превышение минимального предела сетевого напряжения охладителя при котором надлежащая работа компонентов невозможна 62
