Daikin EWLD850EJYNN [27/34] Чертеж в масштабе и центр тяжести
![Daikin EWLD850EJYNN [27/34] Чертеж в масштабе и центр тяжести](/views2/1673965/page27/bg1b.png)
• Системы жидкостного отопления или охлаждения • Охладители
27
• Охладители • R-134A • EWLD-EJYNN

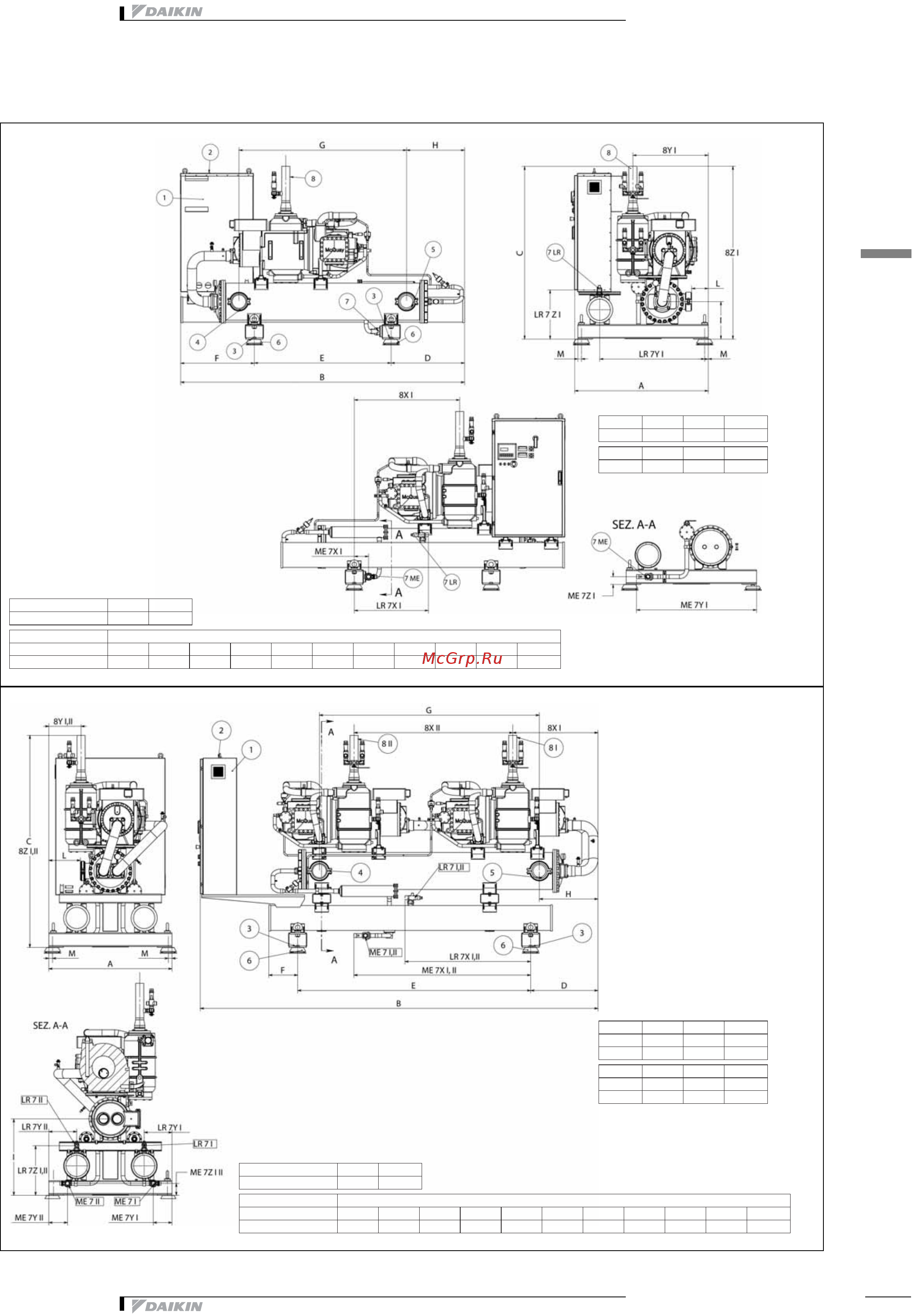

7 Чертеж в масштабе и центр тяжести
7 - 1 Чертеж в масштабе
3
1
7
EWLD320-500EJYNN
Условные обозначения:
1. Электрическая панель
2. Слот для подключения питания 150x200
3. 4 отверстия по 21 для крепления изолятора
4. Вход воды испарителя (Соединение Victaulic)
5. Выход воды испарителя (Соединение Victaulic)
6. изоляторы (Дополнит.)
7. J42 Соединение входной линии для жидкости
8. 3″ Газ Подсоединение линии нагнетания
45
EWLD320-500EJYNN 168,3 168,3
РАЗМЕРЫ
Размер ABCDEFGHI LM
EWLD320-500EJYNN 1464 3114 1899 805 1500 809 1837 637 412 182 40
7X 7Y 7Z
ME 7 / 156 1317 85
8X 8Y 8Z
ME 8 / 1155 827 C
EWLD600-950EJYNN
Условные обозначения:
1. Электрическая панель
2. Слот для подключения питания 150x200
3. 4 отверстия по 21 для крепления изолятора
4. Вход воды испарителя (Соединение Victaulic)
5. Выход воды испарителя (Соединение Victaulic)
6. изоляторы (Дополнит.)
7. J42 Соединение входной линии для жидкости
8. 3″ Газ Подсоединение линии нагнетания
45
EWLD600-950EJYNN 168,3 168,3
РАЗМЕРЫ
Размер ABCDEFGHI LM
EWLD600-950EJYNN 1464 4361 2325 738 2555 279 2412 643 838 345 40
8X 8Y 8Z
8 / 934 353 C
8 // 1740 353 C
7X 7Y 7Z
ME 7 / 1938 205 130
ME 7 // 1938 205 130
