• Охладители • R-134A • EWLD-EJYNN
• Системы жидкостного отопления или охлаждения • Охладители
28

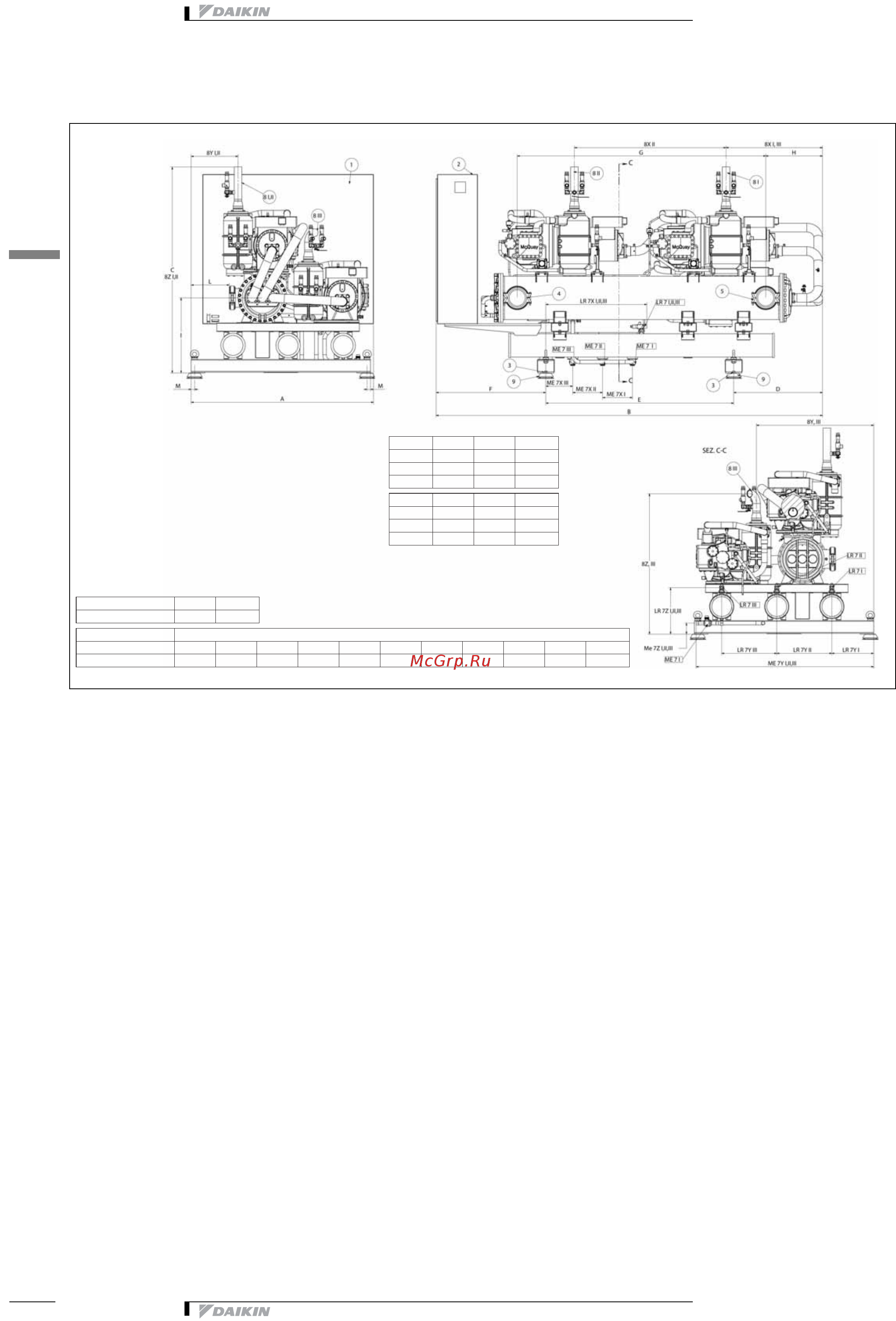

7 Чертеж в масштабе и центр тяжести
7 - 1 Чертеж в масштабе
1
7
EWLDC10-C17EJYNN
Условные обозначения:
1. Электрическая панель
2. Слот для подключения питания 150x200
3. 4 отверстия по 21 для крепления изолятора
4. Вход воды испарителя (J10″ Соединение Victaulic)
5. Выход воды испарителя (J10″ Соединение Victaulic)
6. Сборник жидкости RL170 Lt.
7. J42 Соединение входной линии для жидкости
8. 3″ Газ Подсоединение линии нагнетания
9. изоляторы (Дополнит.)
45
EWLDC10-C17EJYNN 219,1 219,1
РАЗМЕРЫ
Размер ABCDEFGHI LM
EWLDC10-C17EJYNN 2135 4426 2415 1041 2200 1285 2910 666 880 446 40
7X 7Y 7Z
ME 7 / 350 2080 130
ME 7 // 350 2080 130
ME 7 /// 315 2080 130
8X 8Y 8Z
8 / 1130 549 2415
8 // 1776 549 2415
8 /// 1130 1373 1645
