D-EOMHP00607-14RU - 32/80

 "ДАВЛЕНИЕ" – в этом состоянии клапан контролирует давление испарения с регулированием PID.

На этой фазе возможны 3 типа управления:

o Управление давлением при запуске: всегда после фазы "ЗАПУСКА" расширительный

клапан управляет давлением для максимального использования температурного обмена при

запуске агрегата;

o Управление максимальным давлением испарения: когда давление испарения поднимается

выше Максимального рабочего давления испарения;

o Управление давлением размораживания: во время процедуры размораживания.

 SSH – в этом состоянии клапан управляет Перегревом во время всасывания с регулированием PID;

рассчитывается как Температура всасывания - Температура насыщенного испарения

 "РУЧН." – в этом состоянии клапан управляет уставкой давления, установленной с помощью ЧМИ с

регулированием PID



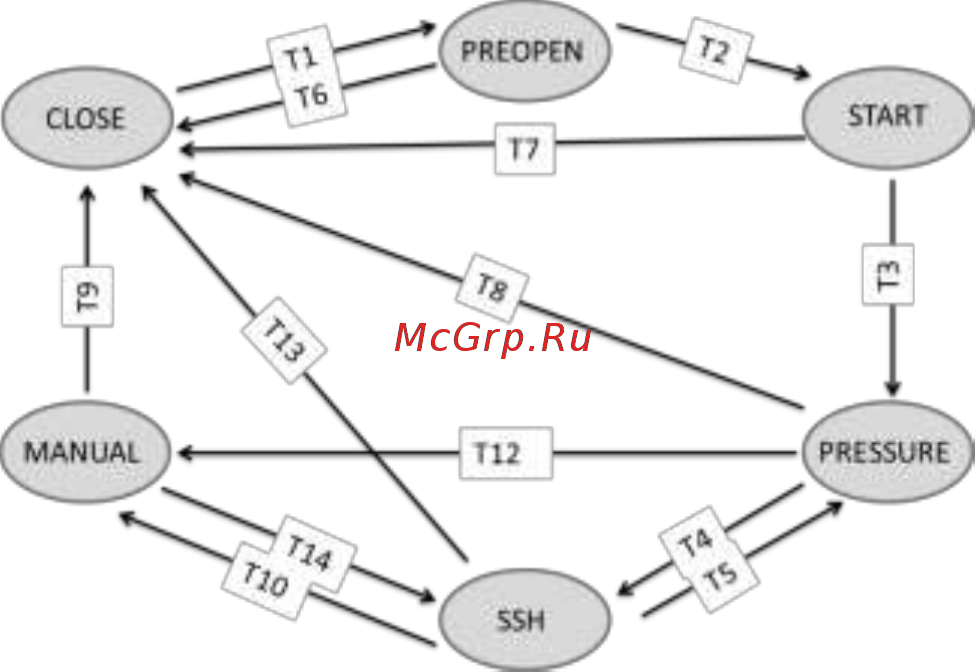

T1 – "Закрыт" на "Предв.-откр."

Состояние контура "Предв.-откр.";

T2 – "Предв.-откр." на "Запуск"

После фазы "Предв.-откр." ЭРК прошло некоторое время согласно уставке времени "Предв.-откр.";

T3 – "Запуск" на "Давление"

После фазы "Запуск" ЭРК прошло некоторое время согласно уставке времени "Запуск";

T4 – "Давление" на "SSH"

SSH ниже уставки не менее 30 секунд, когда управление находится на фазе "ДАВЛЕНИЕ";

T5 – "SSH" на "Давление"

Если происходит Управление давлением при запуске,

ИЛИ давление испарения выше максимального давления испарения не менее 60 секунд,

ИЛИ состояние "Размораживания" выше или равно 2;

T6 – "Предв.-откр." на "Закрыт"

Состояние контура "ВЫКЛ." или "ОТКЛ. НАСОСА" и состояние ЭРК "ПРЕДВ.ОТКР."

T7 – "Запуск" на "Закрыт"

Состояние контура "ВЫКЛ." или "ОТКЛ. НАСОСА" и состояние ЭРК "ЗАПУСК"

T8 – "Давление" на "Закрыт"

Состояние контура "ВЫКЛ." или "ОТКЛ. НАСОСА" и состояние ЭРК "ДАВЛЕНИЕ"

T9 – "Ручн." на "Закрыт"

Состояние контура "ВЫКЛ." или "ОТКЛ. НАСОСА" и состояние ЭРК "РУЧН."

T10 – "SSH" на"Ручн."
