D-EOMHP00607-14RU - 76/80

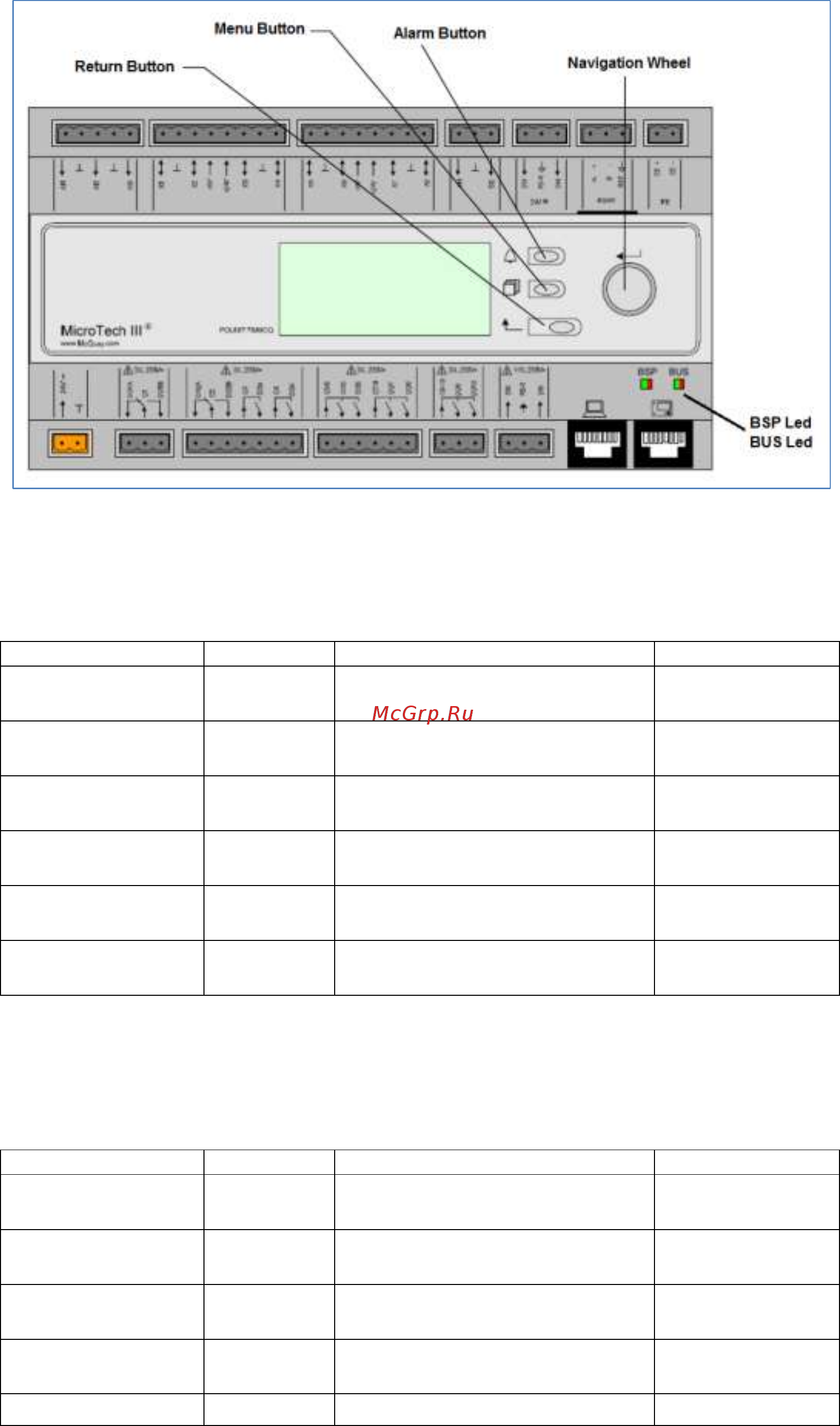

Рисунок контроллера «MicroTech III» с обозначениями главных кнопок и светодиодов
8.1 Светодиод модуля контроллера
Значение двухрежимного светодиода модуля контроллера приведено в приведено в следующей
таблице.
СИД BSP
СИД BUS
РЕЖИМ
ДЕЙСТВИЯ
Сплошной
зеленый
ВЫКЛ.
Система работает
Нет
Сплошной желтый
ВЫКЛ.
Система нагружена, но не
работает
Обратитесь в
сервисный центр
Сплошной
красный
ВЫКЛ.
Ошибка аппаратного
обеспечения
Обратитесь в
сервисный центр
Мигающий
желтый
ВЫКЛ.
Система не нагружена
Обратитесь в
сервисный центр
Мигающий
красный
ВЫКЛ.
Ошибка BSP
Обратитесь в
сервисный центр
Мигающий
красный/зеленый
ВЫКЛ.
Обновление системы/BSP
Обратитесь в
сервисный центр
8.2 СИД модуля расширения
Значение двухрежимного светодиода модуля расширения приведено в приведено в следующей
таблице.
СИД BSP
СИД BUS
РЕЖИМ
ДЕЙСТВИЯ
Сплошной
зеленый
BSP работает
Нет
Сплошной
красный
Ошибка аппаратного
обеспечения
Обратитесь в
сервисный центр
Мигающий
красный
Ошибка BSP
Обратитесь в
сервисный центр
Сплошной
зеленый
Связь работает, модуль ввода-
вывода работает
Нет
Сплошной
Связь работает, отсутствует
Обратитесь в
