D-EOMHP00607-14RU - 47/80
Активно инициирующее событие 1:
Если сигнализацию инициирует данное событие, ее можно автоматически сбрасывать первые два раза
каждый день, тогда как в третий раз придется выполнить сброс вручную.
При выборе режима автосброса он выполняется автоматически, когда испаритель возвращается в
рабочее состояние. Это означает, что, пока агрегат ожидает возобновления потока, сигнализация
остается активной, а после обнаружения потока происходит процесс рециркуляции. По завершении
рециркуляции насос переходит в рабочее состояние, и сигнализация сбрасывается. После трех
инициализаций счетчик сбрасывается, и если сигнализация «Потеря ручного сброса потока» сброшена,
начинается цикл работы.
Активно инициирующее событие 2:
Если сигнализацию инициирует данное событие, ее нужно всегда сбрасывать вручную.
Название
Класс
Агрегат
По
умолчанию
Мин.
Макс.
Проверка расхода воды
Агрегат
с
15
5
15
Таймаут рециркуляции
Агрегат
Мин.
3
1
10
5.2.4 Защита от замерзания
[Цель]
Предотвращает замерзание воды. Если температура воды падает ниже уставки, насос будет запущен
независимо от охладителя.
[Инициирующее событие]
LWT<точка замерзания воды
И
Отказ датчика LWT не активен
И
Агрегат находится в состоянии ВЫКЛ.
3 секундная задержка
[Действие]
Пуск насоса
[Сброс]
Автосброс при отсутствии инициирующего события. Или насос выключен.
5.2.5 Темп.воды инверсированная
[Цель]
Определяет ошибки в схеме соединений. Корректирует работу управления LWT
[Инициирующее событие]
• EWT < LWT – 1°C в режиме охлаждения
ИЛИ
• LWT < EWT – 1°C в режиме нагрева

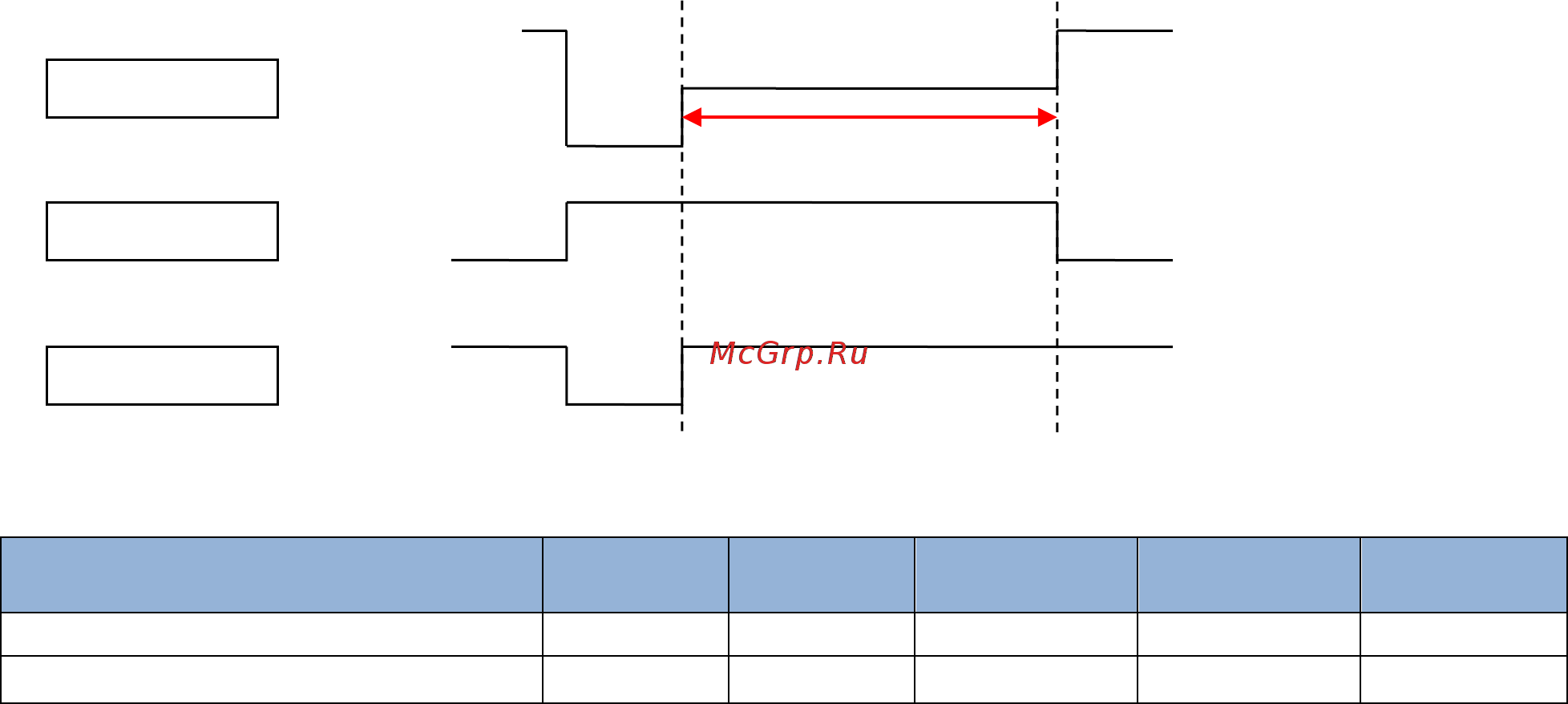

Состояние насоса
Сигнализация
Реле расхода
Работа
Пуск
ВЫКЛ.
ВЫКЛ.
Активно
Открыть
Закрыть
Время рециркуляции испарителя
