02
14
Ru
02
Подключение телевизора и компонентов воспроизведения

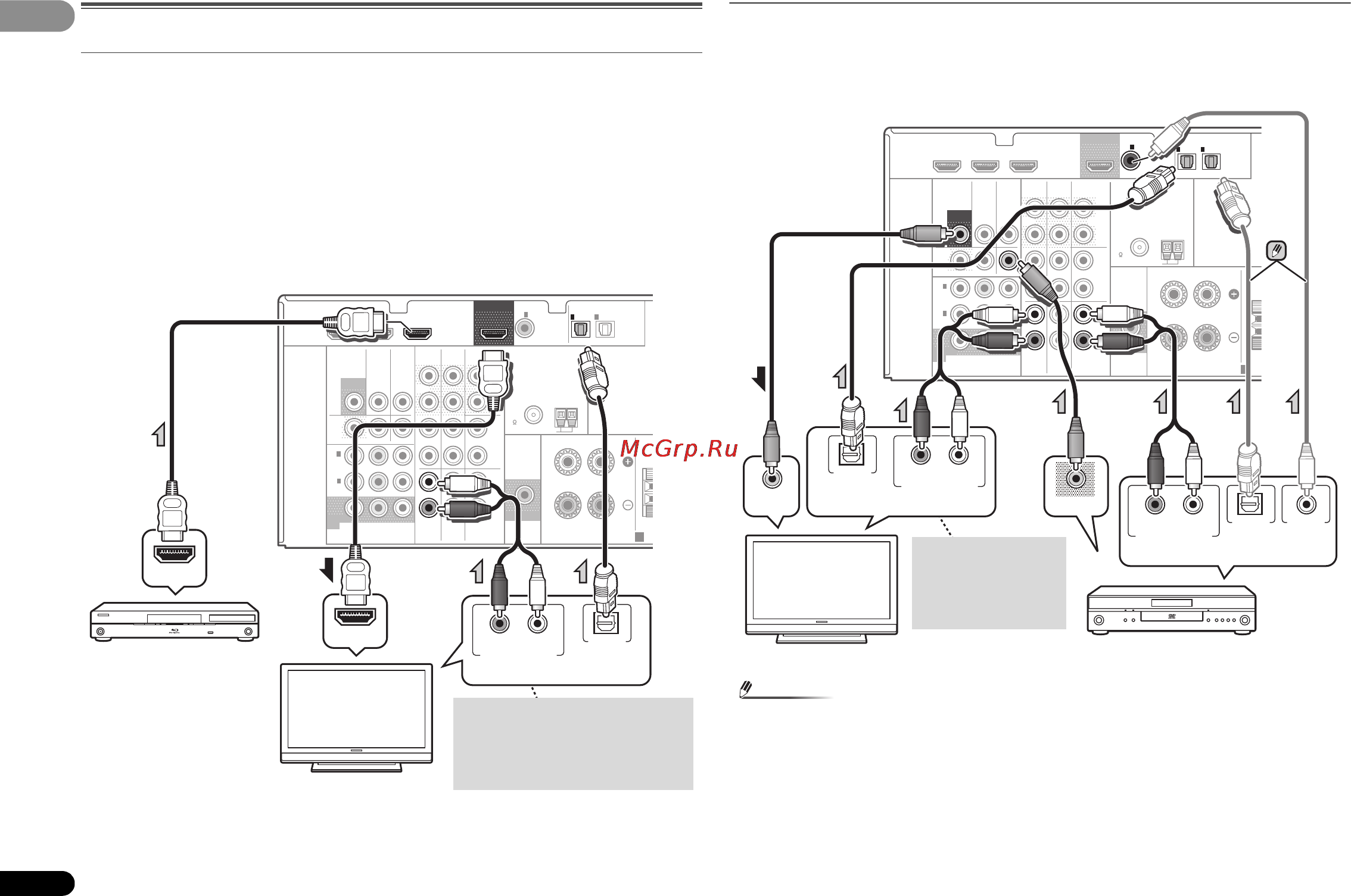

Подключение с помощью HDMI
При наличии компонента с интерфейсом HDMI или DVI (с HDCP) (проигрыватель Blu-ray Disc, и др.),
его можно подключить к данному ресиверу с помощью имеющегося в продаже кабеля HDMI.
Если телевизор и компоненты воспроизведения поддерживают функцию Control с HDMI, можно
использовать обычные функции Control с HDMI (см. Функция Управление с HDMI на стр. 29).
• Следующее подключение/настройка требуется для прослушивания звучания телевизора через
ресивер.
-
Если телевизор не поддерживает функцию возвратного аудиоканала через HDMI, подключите
ресивер и телевизор через аудиокабели (как показано).
-
Если телевизор поддерживает функцию возвратного аудиоканала через HDMI, звук с телевизора
вводится в ресивер через терминал HDMI, поэтому нет необходимости подсоединять
аудиокабель. В таком случае, установите параметр ARC в HDMI SET на ON (см. HDMI Setup
на стр. 29).
Подключение компонента без разъема HDMI
На данном рисунке показаны подключения телевизора и проигрывателя DVD (или другого
компонента воспроизведения) без разъема HDMI к ресиверу.
• Если и телевизор, и проигрыватель имеют разъемы компонентного видео, их тоже можно
подключить. Подробнее см. раздел Использование разъемов компонентного видео на стр.16.
Примечание
• Для прослушивания аудио с проигрывателя DVD, подключенного к этому ресиверу с
помощью оптического или коаксиального кабеля, прежде всего, переключитесь на вход
DVD, затем нажмите кнопку SIGNAL SEL, чтобы выбрать аудиосигнал O2
(ОПТИЧЕСКИЙ2) или
C1 (КОАКСИАЛЬНЫЙ1) (см. Выбор входного аудиосигнала на
стр. 18).
VIDEO
MONITOR
OUT
HDMI
VIDEO
COMPONENT
VIDEO
DVR /
BDR
L
R
R
L
YP
B
P
R
COAXIAL
AUDIO
PRE OUT
SPEAKERS
ANTENNA
OPTICAL
ASSIGNABLE
ASSIGNABLE
ASSIGNABLE
OUT
A
DVR/BDR
OUT
CD-R/TAPE
SURR BACK
L
R
PRE OUT
(
Single
)
IN
(
CD
)
1
SUBWOOFER
IN IN
CD
MONITOR
OUT
TV/SAT
IN
BD
IN
OUT
IN
DVD IN
IN
TV/SAT
BD
IN
DVD
(
DVD
)
IN
1
MONITOR
OUT
(
DVR /
BDR
)
IN
2
DVR/BDR IN
DVD IN
BD IN
(
TV/SAT
)
IN
1
(
CD-R/TAPE
)
IN
2
FM
UNBAL
75
AM LOOP
FRONT
RL
CE
N
HDMI IN
HDMI OUT
RL
DIGITAL AUDIO OUTANALOG AUDIO OUT
OPTICAL
Выберите один
Телевизор,
совместимый с
HDMI/DVI
Совместимый с HDMI/
DVI проигрыватель
дисков Blu-ray
Если телевизор не поддерживает
функцию возвратного аудиоканала
через HDMI, данное подключение
требуется для прослушивания
звучания телевизора через ресивер.
HDMI
VIDEO
COMPONENT
VIDEO
DVR /
BDR
L
R
R
L
YP
B
P
R
COAXIAL
AUDIO
PRE OUT
SPEAKERS
ANTENNA
OPTICAL
ASSIGNABLE
ASSIGNABLE
ASSIGNABLE
OUT
A
DVR/BDR
OUT
CD-R/TAPE
SURR BACK
L
R
PRE OUT
(
Single
)
IN
(
CD
)
1
SUBWOOFER
IN IN
CD
MONITOR
OUT
TV/SAT
IN
BD
IN
OUT
IN
DVD IN
IN
TV/SAT
BD
IN
DVD
(
DVD
)
IN
1
MONITOR
OUT
(
DVR /
BDR
)
IN
2
DVR/BDR IN
DVD IN
BD IN
(
TV/SAT
)
IN
1
(
CD-R/TAPE
)
IN
2
FM
UNBAL
75
AM LOOP
FRONT
RL
CEN
T
RL
DIGITAL AUDIO OUT ANALOG AUDIO OUT
OPTICAL
RL
DIGITAL AUDIO OUTANALOG AUDIO OUT
OPTICAL COAXIAL
VIDEO IN
VIDEO OUT
Выберите один
Телевизор
Проигрыватель DVD
Выберите один
Данное подключение
требуется для
прослушивания звука
телевизора через
ресивер.
VSX-421_SYXCN_Ru.book 14 ページ ２０１１年２月８日 火曜日 午後３時１０分
