Attitude Charlie 5.0 [6/36] Органы управления и индикаторы
![Attitude Charlie 5.0 [6/36] Органы управления и индикаторы](/views2/1067709/page6/bg6.png)
01
6
Ru
01
Глава 1:
Органы управления и индикаторы

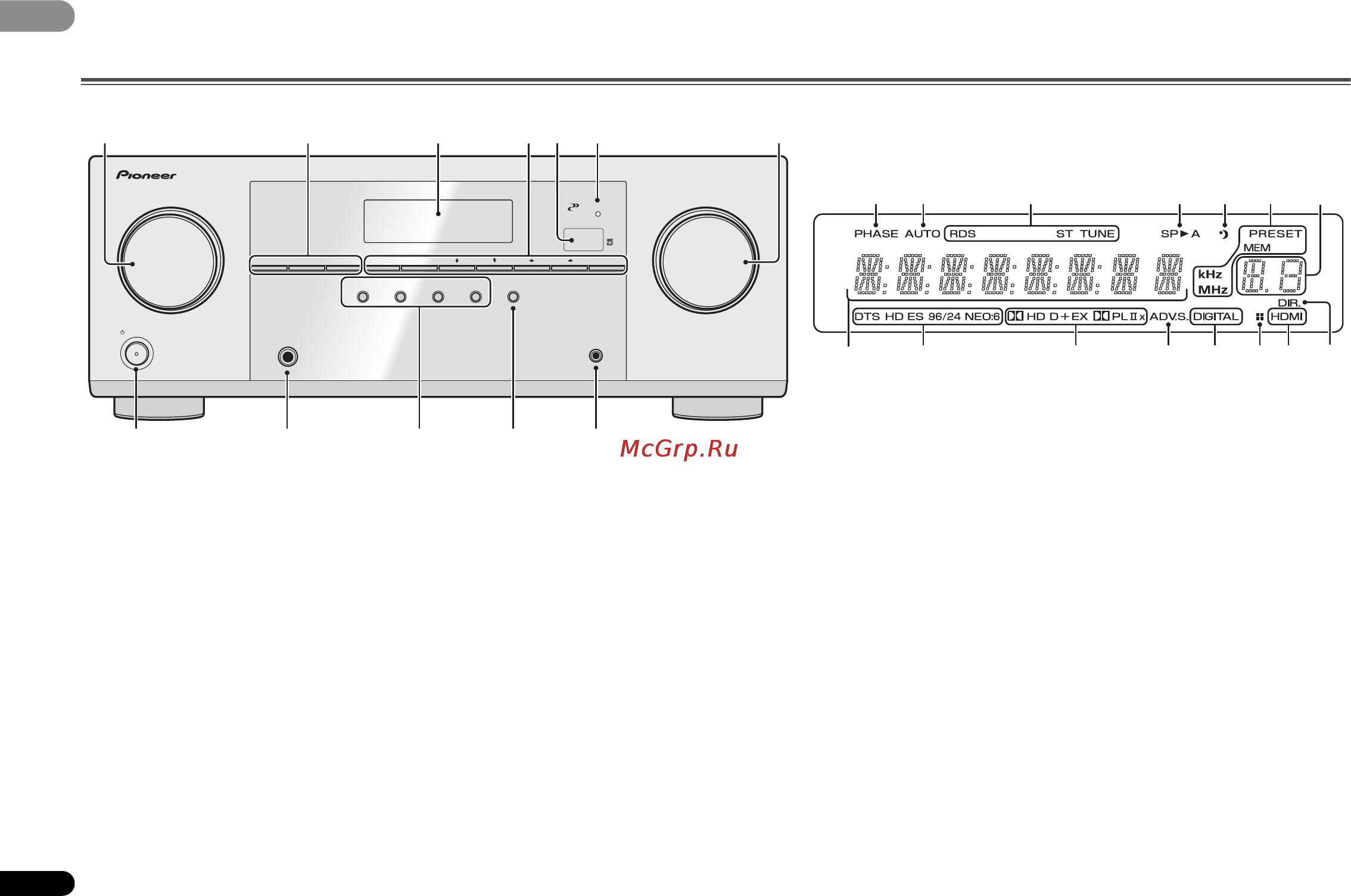

Передняя панель
1Peryлятор
INPUT SELECTOR
Используется для выбора источника входа (стр. 18).
2 Кнопки управления ресивером
SPEAKERS – Используется для включения/выключения
системы громкоговорителей. Если выбран SP OFF, не
будет выхода звука из громкоговорителей,
подсоединенных к данному ресиверу.
DIMMER – Уменьшает или увеличивает яркость дисплея.
Имеется четыре уровня изменения яркости.
DISPLAY – Переключение дисплея данного устройства.
Режим звучания, громкость звука или имя входа можно
проверить, выбрав источник входа.
3 Символьный дисплей
См. Дисплей на стр.7.
4 Кнопки управления тюнером
BAND – Переключение между радиодиапазонами AM,
FM ST (стерео) и FM MONO (стр. 19).
TUNER EDIT – Используйте вместе с TUNE /,
PRESET / и ENTER для запоминания и
присваивания названия радиостанциям для
последующего их вызова (стр. 19).
TUNE / – Используется для поиска радиочастот
(стр. 19).
PRESET / – Используйте для выбора
запрограммированных радиостанций (стр. 20).
5 Датчик пульта
Принимает сигналы от пульта ДУ (см. Дальность действия
пульта дистанционного управления на стр.9).
6 Индикатор
HDMI
Мигает при подключении компонента, оборудованного
HDMI; светится, когда компонент подключен (стр. 14).
7Peryлятор
MASTER VOLUME
8
STANDBY/ON
9 Гнездо
PHONES
Используйте для подключения наушников. При
подключении наушников звук не будет воспроизводиться
через громкоговорители. Когда звук идет через наушники,
можно выбрать только режим звучания PHONES SURR,
STEREO или режим STEREO ALC.
10 Кнопки режимов прослушивания
AUTO SURROUND/STREAM DIRECT – Переключение
режимов Auto surround (стр. 22) и Stream Direct (стр. 23).
ALC/STANDARD SURR – Нажмите для стандартного
декодирования и для переключения между параметрами
2 Pro Logic II, 2 Pro Logic IIx и NEO:6 и стереорежимом
автоматического управления уровнем (стр. 22).
ADVANCED SURROUND – Переключает различные
режимы объемного звучания (стр. 23).
STEREO – Нажмите для выбора воспроизведения в
стереофоническом режиме (стр. 22).
11
SOUND RETRIEVER
Нажмите для восстановления качества звучания диска CD для
сжатых аудиоисточников (стр. 23).
12 Гнездо
PORTABLE
Используется для подключения вспомогательного
компонента с помощью кабеля с миниатюрным стерео
разъемом (стр. 17).
AUDIO/ VIDEO MULTI-CHANNEL RECEIVER
MASTER
VOLUME
STANDBY/ ON
INPUT
SELECTOR
STEREO
SOUND
RETRIEVER
ADVANCED
SURROUND
PHONES
PORTABLE
SPEAKERS DIMMER DISPLAY BAND TUNER EDIT TUNE PRESET ENTER
HDMI
VSX
-421
ALC/
STANDARD SURR
AUTO SURROUND
/
STREAM DIRECT
1 34
8 9 1110 12
6275
13 14 15 16 17 15
20 21 22 23 23 2524
18
19
VSX-421_SYXCN_Ru.book 6 ページ ２０１１年２月８日 火曜日 午後３時１０分
