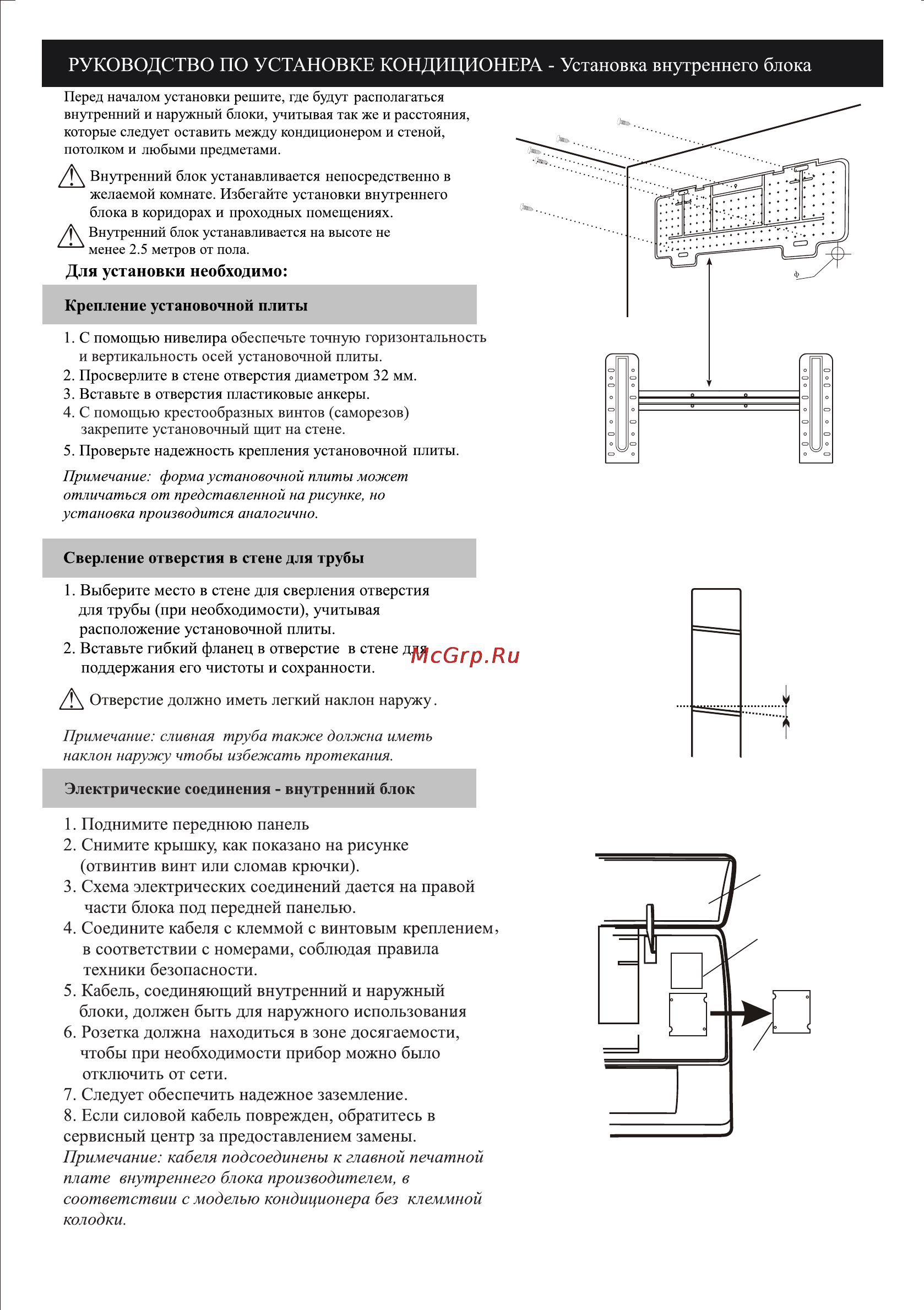

РУКОВОДСТВО ПО УСТАНОВКЕ КОНДИЦИОНЕРА Установка внутреннего блока Перед началом установки решите где будут располагаться внутренний и наружный блоки учитывая так же и расстояния которые следует оставить между кондиционером и стеной потолком и любыми предметами А Внутренний блок устанавливается непосредственно в желаемой комнате Избегайте установки внутреннего блока в коридорах и проходных помещениях К Внутренний блок устанавливается на высоте не менее 2 5 метров от пола Для установки необходимо Крепление установочной плиты 1 С помощью нивелира обеспечьте точную горизонтальность и вертикальность осей установочной плиты 2 Просверлите в стене отверстия диаметром 32 мм 3 Вставьте в отверстия пластиковые анкеры 4 С помощью крестообразных винтов саморезов закрепите установочный шит на стене 5 Проверьте надежность крепления установочной плиты Примечание форма установочной плиты может отличаться от представленной на рисунке но установка производится аналогично Сверление отверстия в стене для трубы 1 Выберите место в стене для сверления отверстия для трубы при необходимости учитывая расположение установочной плиты 2 Вставьте гибкий фланец в отверстие в стене для поддержания его чистоты и сохранности А Отверстие должно иметь легкий наклон наружу Примечание сливная труба также должна иметь наклон наружу чтобы избежать протекания Электрические соединения внутренний блок 1 Поднимите переднюю панель 2 Снимите крышку как показано на рисунке отвинтив винт или сломав крючки 3 Схема электрических соединений дается на правой части блока под передней панелью 4 Соедините кабеля с клеммой с винтовым креплением в соответствии с номерами соблюдая правила техники безопасности 5 Кабель соединяющий внутренний и наружный блоки должен быть для наружного использования 6 Розетка должна находиться в зоне досягаемости чтобы при необходимости прибор можно было отключить от сети 7 Следует обеспечить надежное заземление 8 Если силовой кабель поврежден обратитесь в сервисный центр за предоставлением замены Примечание кабеля подсоединены к главной печатной плате внутреннего блока производителем в соответствии с моделью кондиционера без клеммной колодки 17
