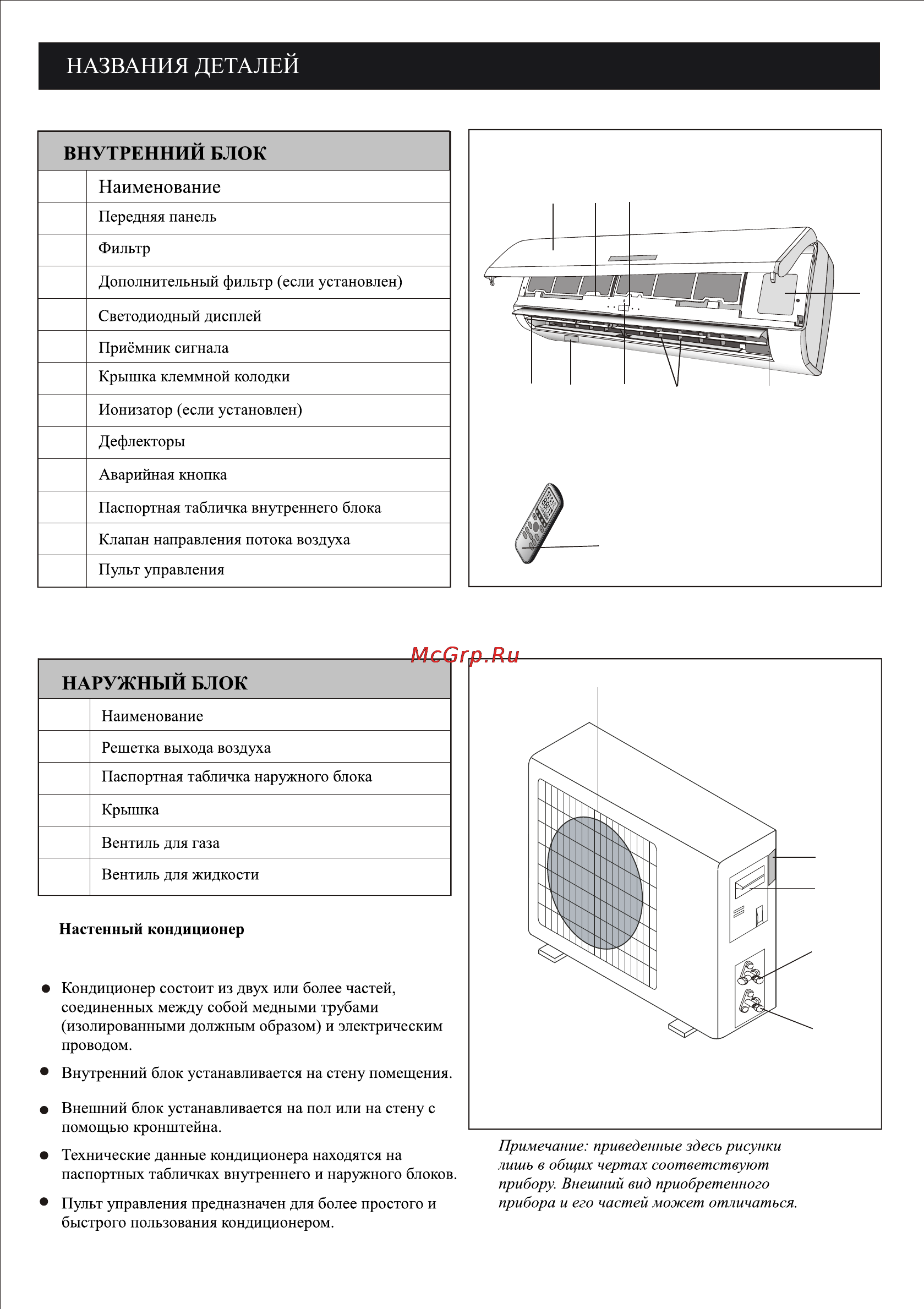

НАЗВАНИЯ ДЕТАЛЕЙ ВНУТРЕННИЙ БЛОК No Наименование 1 Передняя панель 2 Фильтр 3 Дополнительный фильтр если установлен 4 Светодиодный дисплей 5 Приёмник сигнала 6 Крышка клеммной колодки 7 Ионизатор если установлен 8 Дефлекторы 9 Аварийная кнопка 10 Паспортная табличка внутреннего блока 11 Клапан направления потока воздуха 12 Пульт управления НАРУЖНЫЙ БЛОК No Наименование 13 Решетка выхода воздуха 14 Паспортная табличка наружного блока 15 Крышка 16 Вентиль для газа 17 Вентиль для жидкости Настенный кондиционер Кондиционер состоит из двух или более частей соединенных между собой медными трубами изолированными должным образом и электрическим проводом Внутренний блок устанавливается на стену помещения Внешний блок устанавливается на пол или на стену с помощью кронштейна Технические данные кондиционера находятся на паспортных табличках внутреннего и наружного блоков Пульт управления предназначен для более простого и быстрого пользования кондиционером Примечание приведенные здесь рисунки лишь в общих чертах соответствуют прибору Внешний вид приобретенного прибора и его частей может отличаться
