4

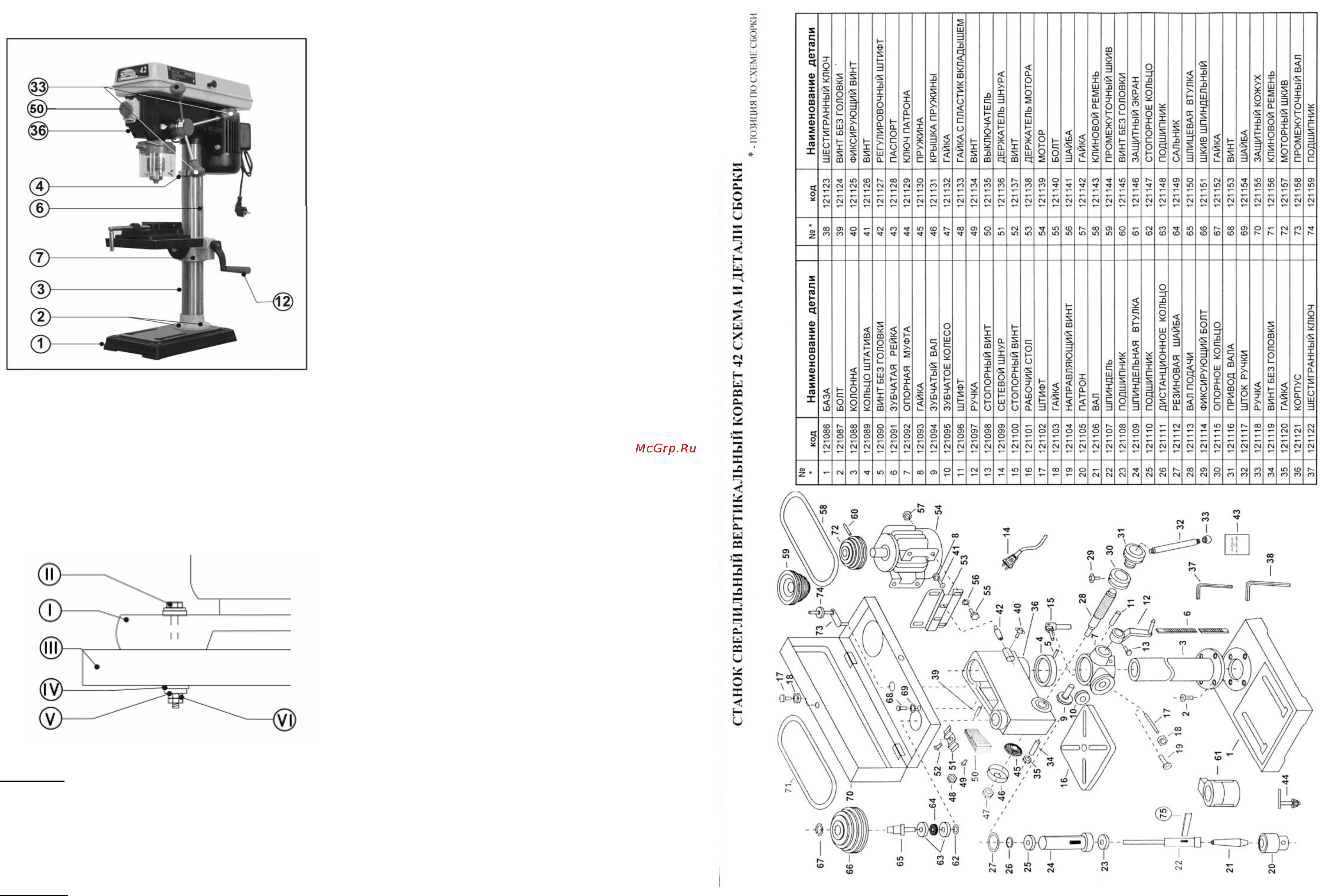

6. УСТРОЙСТВО СТАНКА
Станок состоит из следующих сборочных единиц и деталей (см. Рис.1 и схему сборки):
Рис.1
1.
2.
3.
4.
6.
7.
12.
33.
36.
50.
Опорное основание (база)
Болт крепежный
Колонна
Кольцо штатива
Зубчатая рейка
Опорная муфта
Ручка подъема стола
Ручки привода вала
Корпус (шпиндельная головка)
Магнитный пускатель (выключатель)
7. РАСПАКОВКА
7.1 Откройте упаковку.
7.2 Аккуратно извлеките узлы станка и все комплектующие из упаковки, на заранее подготовленную ровную,
устойчивую поверхность, аккуратно разложите узлы и детали станка.
7.3 Проверьте комплектность станка в соответствии с перечнем, отсутствие видимых повреждений.
7.4 Освободите узлы и детали станка от консервационной смазки.
8. МОНТАЖ СТАНКА
8.1. Монтаж станка на верстаке (Рис.2)
При использовании станка в стационарных условиях его необходимо закрепить на верстаке при помощи двух болтов
(не
комплектуется) через отверстия в станине. Обязательно используйте при креплении плоскую и пружинную
шайбы на каждый болт (не комплектуется).
Рис.2
I. Сверлильный станок
II. Болт
III. Верстак
IV. Шайба
V. Шайба пружинная
VI. Гайка и контргайка
8.2. Подключение станка к источнику питания
ВНИМАНИЕ
: Проверьте соответствие напряжения источника питания и соединений требованиям вашего станка.
Внимательно изучите табличку с техническими данными на электродвигателе станка.
8.2.1. Электрические соединения. Требования к шнуру питания.
Запрещается переделывать вилку шнура питания станка, если она не стыкуется с розеткой питающей сети.
Квалифицированный электрик должен установить соответствующую розетку. Розетка, к которой подключается станок
,
обязательно должна иметь заземляющий контакт.
При повреждении шнура питания его необходимо заменить, замену должен производить только изготовитель или
сертифицированный Сервисный центр.
8.2.2. Требования к электродвигателю
ВНИМАНИЕ!
Для исключения опасности повреждения электродвигателя регулярно очищайте электродвигатель
от пыли. Таким образом обеспечивается его беспрепятственное охлаждение.
Если электродвигатель не запускается или внезапно останавливается при работе, сразу же отключите станок.
Отсоедините вилку шнура питания станка от розетки и попытайтесь по таблице возможных неисправностей найти и
устранить возможную причину.
9
