Инструкция по монтажу

1. Тип: импульсный блок питания закрытого типа (семьи: G3, NE, LRS, SE, PFC,

HSP, SPV, USP, RST, G5, MSP)

2. Введение

Импульсные блоки питания закрытого типа имеет металлический и пластиковый корпус, закры-

вающий его внутренние схемы, и предназначены для монтажа внутри корпуса конечной системы.

Блоки питания закрытого типа Mean Well включают две разные группы блоков питания, со встро-

енным вентилятором и без встроенного вентилятора, в зависимости от их номинальной мощности и

концепции проекта.

3. Монтаж

(1) Перед началом каких-либо монтажных работ или работ по техобслуживанию следует отключить

систему от устройства. Следует убедиться, что она не может быть подключена повторно случайно!

(2) Следует обеспечить соответствующее расстояние между монтажными болтами и внутрен-

ними компонентами блоков питания. Ссылайтесь на иллюстрацию корпуса в спецификациях,

чтобы проверить максимальную длину монтажных болтов.

(3) Направление монтажа другое, чем стандартное или работа в высокой температуре окру-

жения может повысить внутреннюю температуру подузлов и требовать уменьшения тока на выходе.

Оптимальное направление монтажа, а также кривая ограничения величины тока находятся в

спецификациях.

(4) Вентилятор и вентиляционные отверстия не могут быть закрыты. Следует обеспечить

расстояние 10-15см между блоком питания и источниками тепла.

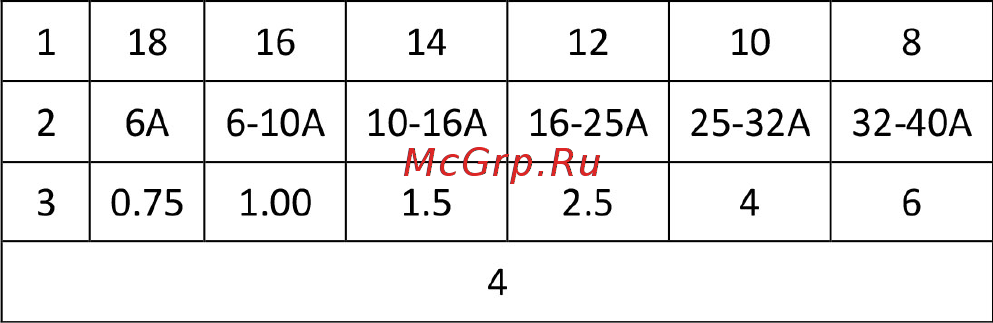

(5) Рекомендуемые проводы входа/выхода показаны ниже
