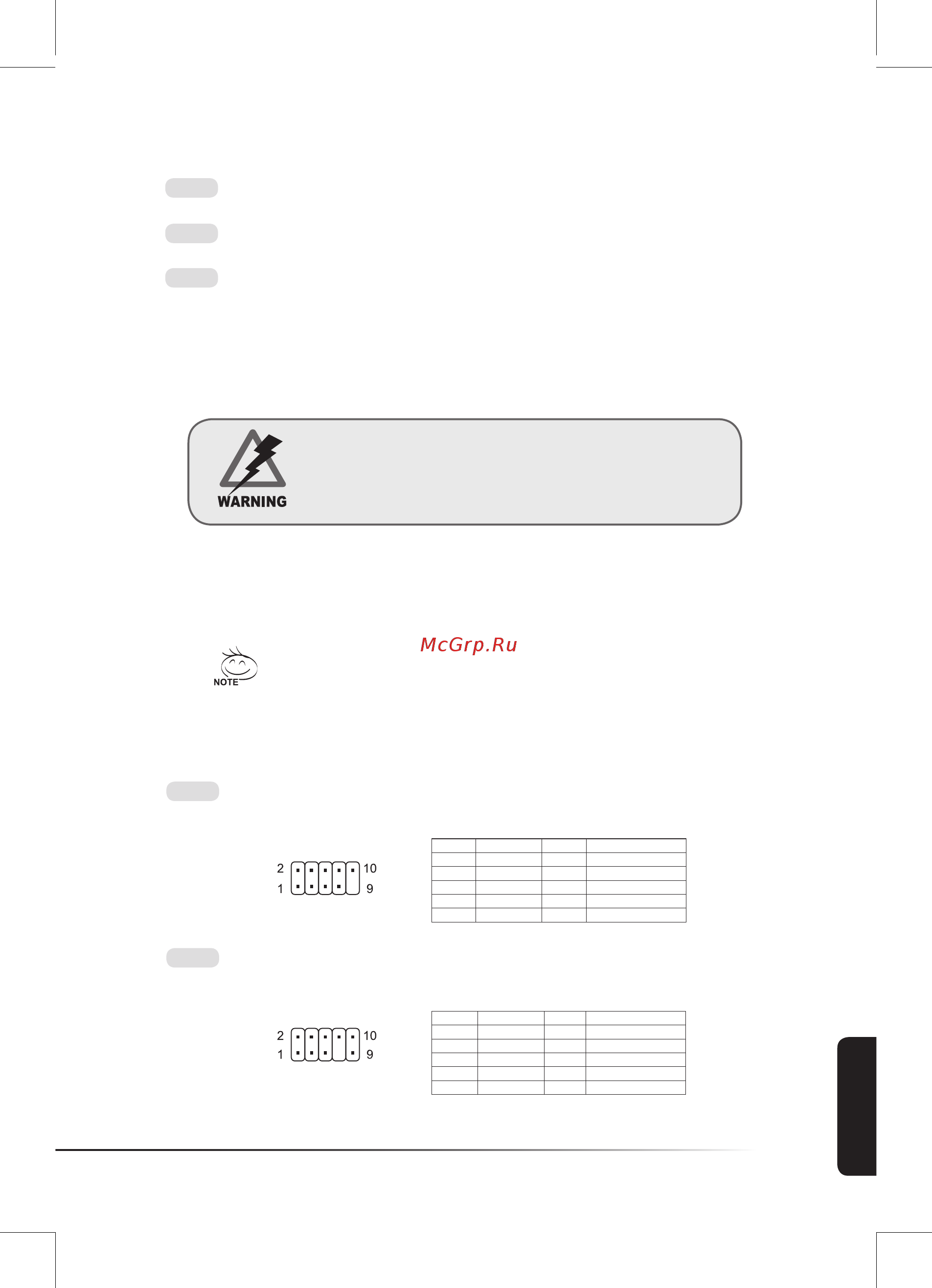

7
Русский
4-3.1 Разблокируйте соответствующий фиксатор слота PCI, не
требующий применения инструментов, нажав его вниз.
4-3.2 Поднимите фиксатор и снимите внутреннюю пылезащитную
крышку PCI.
4-3.3 Вставьте плату расширения в разъем расширения
и заблокируйте фиксатор слота PCI, не требующий
применения инструментов.
4-4 Установка передних мультимедийных портов
ввода-вывода
На передней панели находятся:
(1)
2 порта USB, 1 порт IEEE 1394 и 1 комплект аудиоразъемов (HD и AC’97)
(2) Комплект кабелей для переключателя основного питания на
корпусе.
Необходимые инструменты: нет
Перед установкой см. инструкции, поставляемые производителем
материнской платы, и убедитесь, что используется разъем правильного
типа.
(1) 2 порта USB, 1 порт IEEE 1394 и 1 комплект
аудиоразъемов (HD и AC’97)
4-4.1 Вставьте разъемы USB 2.0 в соответствующее гнездо на
материнской плате.
4-4.2 Подключите разъем IEEE 1394 к соответствующему разъему
на системной плате.
Неправильное подсоединение разъемов может привести к
неисправности материнской платы или полному выходу ее из
строя. Ознакомьтесь с процедурой установки в руководстве
пользователя, поскольку при наличии неисправности из-
за неправильной установки или подключений гарантия
аннулируется.
Контакт Назначение Контакт Назначение
1 Power 6 USB Dy+
2 Power 7 GND
3 USB Dx- 8 GND
4 USB Dy- 9
5 USB Dx+ 10 USB Over current
Разъем USB 2.0
Контакт Назначение Контакт Назначение
1 TPA+ 6 TPB-
2 TPA- 7
3 GND 8 +12V
4 GND 9 +12V
5 TPB+ 10 GND
IEEE 1394 разъем A
Содержание
- Triton 1
- Triton 180 1
- Triton triton 180 1
- Руководство пользователя на русском языке 1
- Серия 3d triton 1
- Благодарим за приобретение изделия для охлаждения от компании gigabyte компания gigabyte уделяет значительное внимание интеграции технологий и решений в области жидкостного воздушного охлаждения корпусов чтобы предоставить пользователям наиболее оптимальное решение по рассеиванию тепла дополнительные сведения и технические характеристики серии triton см на веб сайте компании gigabyte http www gigabyte com tw 2
- Русский 2
- Установка компьютерных компонентов без перчаток чревата травмами или повреждениями устройств при неправильном подключении разъемов могут сгореть материнская плата и другие компоненты обязательно следуйте инструкциям руководства пользователя чтобы ознакомиться с рисунками обратитесь к английской версии руководства 2
- Оглавление 3
- Русский 3
- 1 внутренности корпуса 4
- 3 снятие боковых и передней панелей 4
- Основные компоненты 4
- Русский 4
- Структура снятия передней и боковых панелей 4
- Встроенная система охлаждения 5
- Высококачественная конструкция 5
- Полная поддержка современных технологий 5
- Русский 5
- Технические характеристики 5
- Удобство сборки 5
- Характеристики 5
- 1 установка блока питания 6
- 2 установка системной платы 6
- 3 установка платы расширения 6
- Инструкции по установке 6
- Русский 6
- 1 2 порта usb 1 порт ieee 1394 и 1 комплект аудиоразъемов hd и ac 97 7
- 4 вставьте разъемы usb 2 в соответствующее гнездо на материнской плате 7
- 4 подключите разъем ieee 1394 к соответствующему разъему на системной плате 7
- 4 установка передних мультимедийных портов ввода вывода 7
- Русский 7
- 2 комплект кабелей для переключателя основного питания на корпусе 8
- 4 вставьте аудиоразъем в соответствующее гнездо на материнской плате 8
- Для установки воспользуйтесь следующим списком разъемов см рисунок ниже 8
- Русский 8
- 5 подключение кабелей питания вентилятора 9
- 8 установка внутреннего отсека накопителя 3 5 9
- Русский 9
- Установка 3 5 дисковода в отсек передней панели 9
- Установка 5 25 дисковода в отсек передней панели 9
- 10 система жидкостного охлаждения 10
- 11 рекомендуемая продукция для охлаждения 10
- 9 нижние опоры 10
- Русский 10
