8
Русский
4-4.3 Вставьте аудиоразъем в соответствующее гнездо на
материнской плате.
(2) Комплект кабелей для переключателя основного
питания на корпусе
Для установки воспользуйтесь следующим списком
разъемов (см. рисунок ниже)
Разъем Цвет
Динамик желтый цвет (+) / черный (-)
Кнопка перезагрузки голубо (+) / белый (-)
Программное
выключение
померанцово (+) / белый (-)
Разъем
светодиодного
индикатора питания+
зеленого цвета
Разъем
светодиодного
индикатора питания-
Белый
Индикатор
активности жесткого
диска
красно (+) / белый (-)

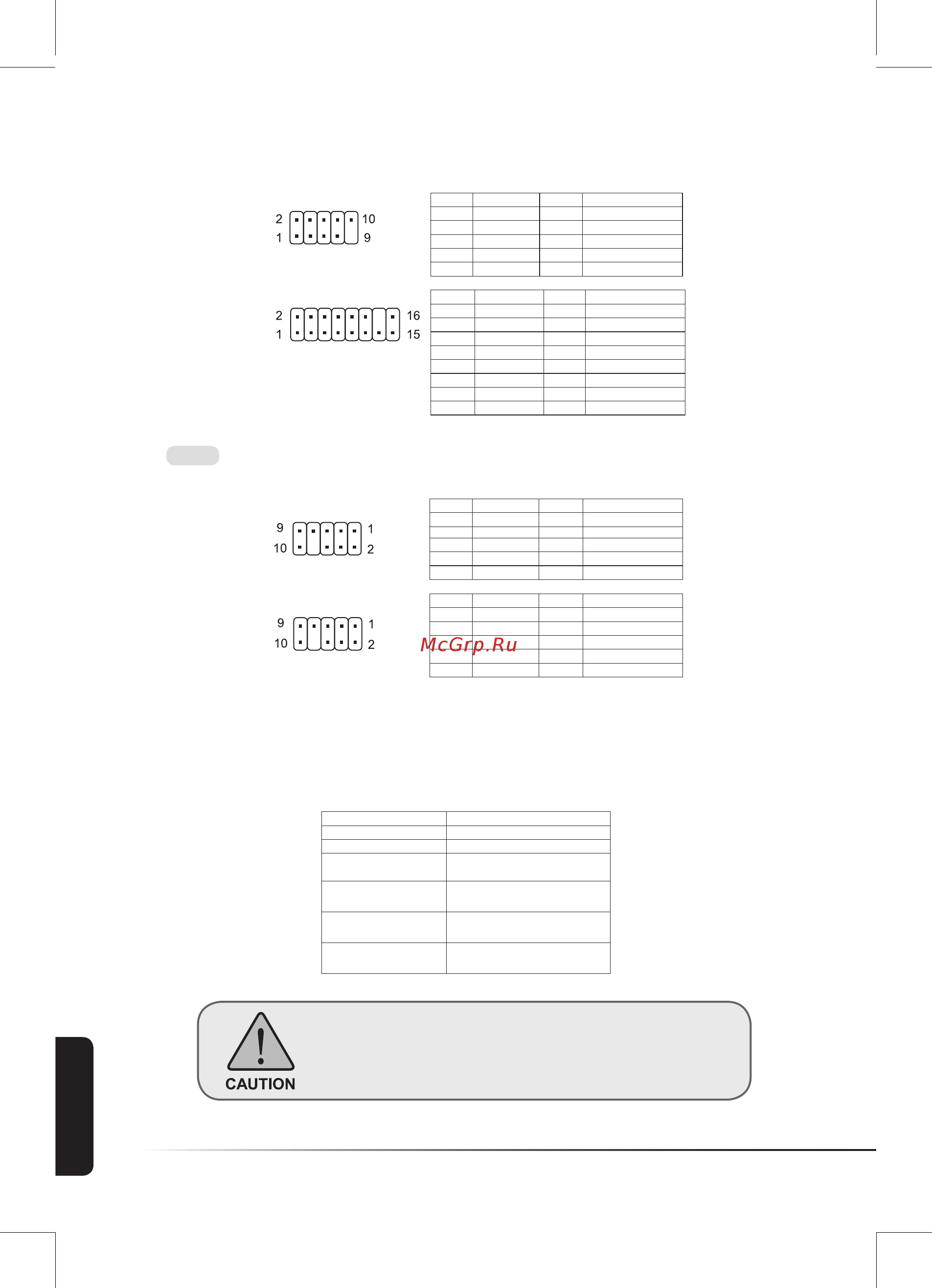

Контакт Назначение Контакт Назначение
1 TPA+ 6 TPB-
2 TPA- 7 +12V
3 GND 8 +12V
4 GND 9
5 TPB+ 10 GND
IEEE 1394 разъем B
Контакт Назначение Контакт Назначение
1 +12V 9 +12V
2 +12V 10 +12V
3 TPA+ 11 TPA1+
4 TPA- 12 TPA1-
5 GND 13 GND
6 GND 14
7 TPB+ 15 TPB1+
8 TPB- 16 TPB1-
IEEE 1394 разъем C
Аудиокабель HD Audio
Контакт Назначение Контакт Назначение
1 MIC2_L 6 FSENSE1
2 GND 7 FAUDIO_JD
3 MIC2_R 8
4 -ACZ_DET 9 LINE2_L
5 LINE2_R 10 FSENSE2
Контакт Назначение Контакт Назначение
1 MIC 6 NC
2 GND 7 NC
3 MIC Power 8
4 NC 9 Line Out(L)
5 Line Out(R) 10 NC
AC'97
В зависимости от материнской платы различаются
установочные положения и характеристики, а также места
отверстий под винты и разъемы. Перед установкой см.
дополнительные сведения в инструкциях, поставляемых
производителем материнской платы.
