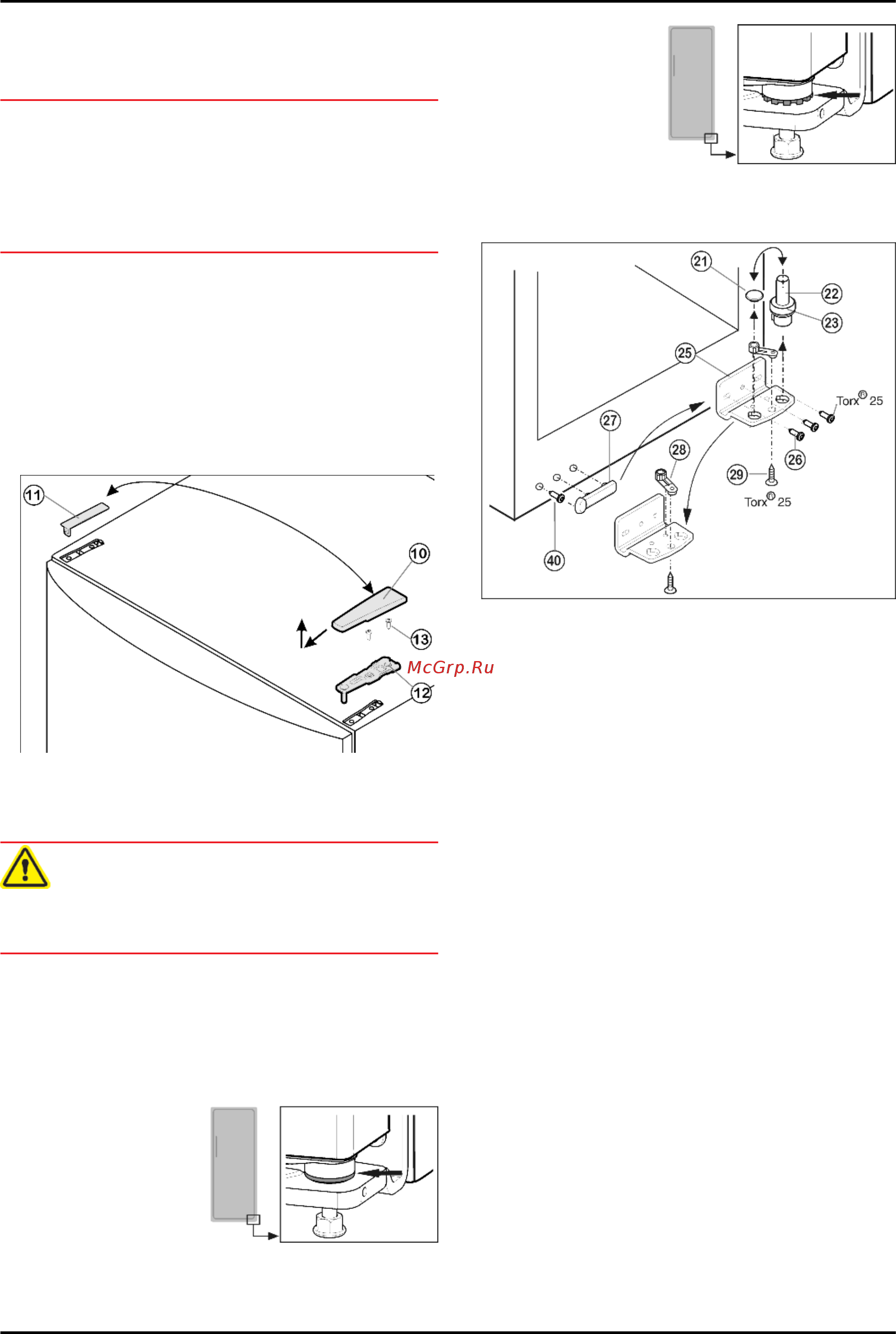

4.3 Перевешивание дверей
При необходимости можно изменить направление откры-
вания двери:
ВНИМАНИЕ
Опасность повреждения под действием конденсата
устройств, установленных Side-by-Side (бок о бок)!
Если устройство Side-by-Side (S...) устанавливается
вместе со вторым устройством (в качестве комбинации
SBS) ограничитель хода дверцы должен оставаться в
состоянии поставки.
u
Не меняйте ограничитель хода дверцы.
Убедитесь, что подготовлен следующий инструмент:
q
Torx® 25
q
Torx® 15
q
Отвертка
q
При необходимости аккумуляторный шуруповерт
q
При необходимости привлеките второго человека для
монтажной работы
q
Прилагаемый торцевой ключ SW 2*
4.3.1 Снятие двери
Fig. 4
u
Закройте дверцу.
u
Потяните крышку
Fig. 4 (10)
вперед и вверх.
u
Снимите крышку
Fig. 4 (11)
.
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Открутите верхний опорный кронштейн
Fig. 4 (12)
(2 шт.
Torx® 25)
Fig. 4 (13)
и вытяните вверх.
u
Дверь приподнимите и отставьте в сторону.
4.3.2 Как отличить опорные детали
Некоторые устройства снабжены регулятором высоты на
опорном винте нижнего опорного кронштейна.
u
Для устройств без
регулировки по
высоте далее с пункта
(см. 4.3.3) .
u
Для устройств с регу-
лировкой по высоте
далее с пункта.
(см. 4.3.4)
4.3.3 Перестановка опорных деталей
для устройств без регулировки по высоте
Fig. 5
u
Извлеките опорный винт
(22)
с шайбой
(23)
, вытягивая
его вверх.
u
Снимите пробку
(21)
.
u
Открутите
(26)
опорный кронштейн
(25)
.
u
Открутите
(29)
опорную деталь
(28)
и, переставив в
отверстие на противоположной стороне опорного крон-
штейна, снова прикрутите.
u
Осторожно снимите и переставьте на противопо-
ложную сторону крышку со стороны ручки
(27)
и
винт
(40)
.
u
Снова прикрутите опорный кронштейн
(25)
на новой
стороне шарнира (с моментом 4 Нм). При необходи-
мости используйте аккумуляторный шуруповерт.
u
Переставьте пробку
(21)
в свободное отверстие.
u
Снова установите опорный палец
(22)
с шайбой. При
этом фиксатор должен быть направлен назад.
4.3.4 Перестановка опорных деталей
для устройств с регулировкой по высоте
