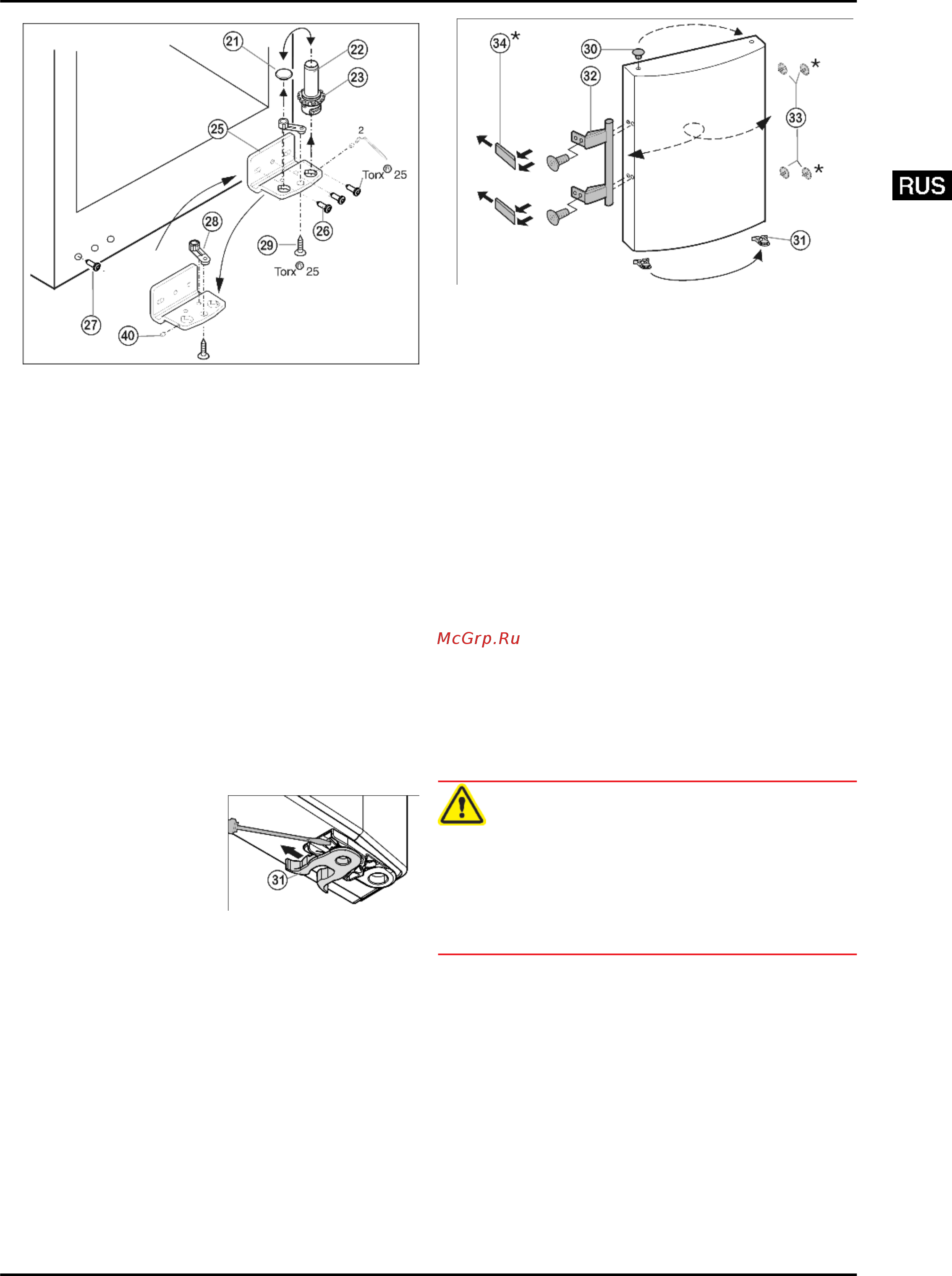

Fig. 6
u
Отвинтите установочный винт
(40)
приблизительно на
один оборот прилагаемым торцевым ключом.
u
Извлеките опорный винт
(22)
с шайбой
(23)
, вывернув
его вверх.
u
Снимите пробку
(21)
.
u
Открутите
(26)
опорный кронштейн
(25)
.
u
Полностью выкрутите установочный винт
(40)
и вкру-
тите на противоположной стороне на нижнем опорном
кронштейне, чтобы он был заподлицо с этим крон-
штейном.
u
Открутите
(29)
опорную деталь
(28)
и, переставив в
отверстие на противоположной стороне опорного крон-
штейна, снова прикрутите.
u
Переставьте пробку
(21)
в свободное отверстие.
u
Выкрутите болт
(27)
и переставьте его на противопо-
ложную сторону.
u
Снова прикрутите опорный кронштейн
(25)
на новой
стороне шарнира (с моментом 4 Нм). При необходи-
мости используйте аккумуляторный шуруповерт.
u
Снова закрутите опорный палец
(22)
с шайбой.
u
Затяните установочный винт
(40)
.
4.3.5 Перестановка ручки
u
переставить
пружинный зажим
Fig. 7 (31)
: Нажать вниз
язычок защелки, снять
с него пружинный
зажим.
u
Вдвинуть пружинный
зажим на новой
стороне шарнира до
защелкивания.
Fig. 7
Fig. 8
u
Извлеките пробку
Fig. 8 (33)
из опорной втулки дверцы
и переставьте.
u
Снимите и переставьте на противоположную сторону
дверную ручку
Fig. 8 (32)
, пробку
Fig. 8 (33)
и
прижимные пластины*
Fig. 8 (34)
.
u
При установке прижимных пластин на противопо-
ложной стороне следите за правильной фиксацией.*
4.3.6 Монтаж двери
u
Установите дверцу сверху на нижний опорный палец
Fig. 6 (22)
.
u
Закройте дверцу.
u
Установите верхний опорный кронштейн
Fig. 4 (12)
на
новой стороне шарнира и защелкните в дверце.
u
Прикрутите верхний опорный кронштейн
Fig. 4 (12)
(с
моментом 4 Нм)(2 шт. Torx® 25)
Fig. 4 (13)
. При необ-
ходимости проделайте отверстия или используйте
аккумуляторную отвертку.
u
Защёлкните крышку
Fig. 4 (10)
и крышку
Fig. 4 (11)
на
противоположной стороне.
4.3.7 Выравнивание дверцы
u
При необходимости выровняйте дверцы через два
продольных паза в нижнем опорном кронштейне
Fig. 6 (25)
параллельно корпусу устройства. Для этого
выкрутите средний винт.
ПРЕДУПРЕЖДЕНИЕ
Опасность травмы при опрокидывании двери!
Если опорные детали недостаточно хорошо прикручены,
дверь может опрокинуться. Это может привести к значи-
тельным повреждениям. Кроме того, если дверь плотно не
закрывается, устройство охлаждает неправильно.
u
Прикрутите опорные подставки 4 Нм.
u
Проверить все болты и при необходимости подтянуть.
