43
UK

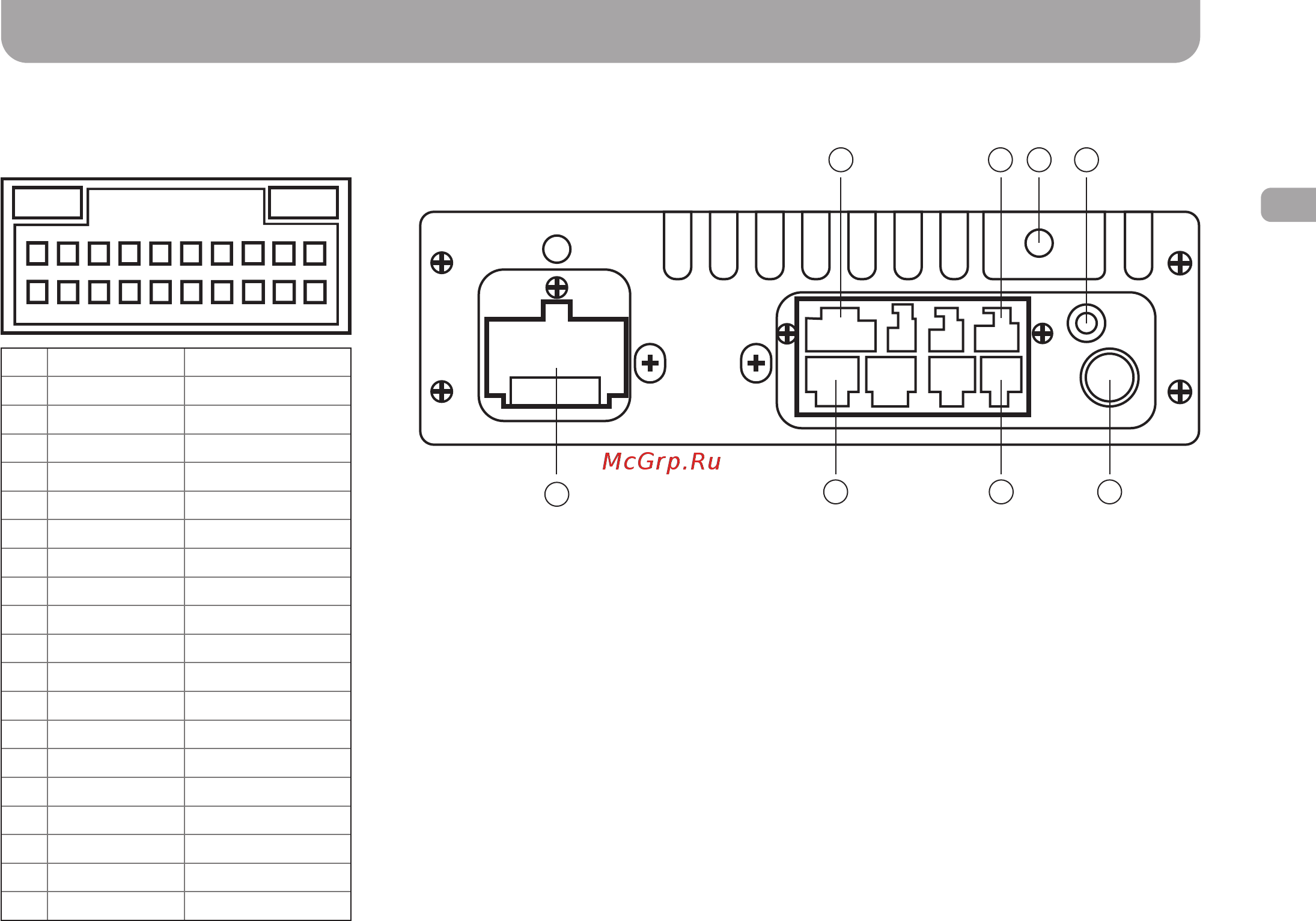

Схема підключення для моделі Gazer CM70XX-XX
1. Роз’єм живлення
2. Video in/out
3. Роз’єм підключення USB
4. Зовнішня Wi-Fi антена
5. Роз’єм для підключення GPS антени
6. Роз’єм для підключення 4.1
7. Роз’єм AUX (Audio L/R, Video-in)
8. Роз’єм FM антени
1
2
6
7
8
3
4 5
Connection diagram
Power: 12V
10
20
123456789
111213141516171819
1 FL+ WHITE
2 FL- WHITE/BLACK
3 FR+ GRAY
4 FR- GRAY/BLACK
5 ACC RED
6 BRAKE PINK
7 WHEEL/KEYI ORANGE/BLACK
8 CAN_RXD BLUE/BLACK
9 IR BROWN/WHITE
10 ILL ORANGE
11 RL+ GREEN
12 RL- GREEN/BLACK
13 RR+ PURPLE
14 RR- PURPLE/BLACK
15 BATT+12V YELLOW
16 GND BLACK
17 WHEEL/KEY2 ORANGE/WHITE
18 BROWN BROWN/BLACK
19 ANT BLUE
20 BACK BROWN
Схема підключення
