Агрегат должен быть размещен так чтобы выходящий из него поток воздуха и издаваемый им шум не беспокоили окружающих 5

Агрегаты рассматриваемых типоразмеров предназначены для установки либо на крыше либо на уровне земли при выборе места установки необходимо соблюдать следующие условия 5

Выбор места установки 5

Для транспортировки агрегаты закрепляются на деревян ных балках 2 которые следует удалить перед установкой 5

На месте установки должна быть исключена возможность возгорания 5

Настоящее изделие относится к классу а в бытовых условиях это изделие может создавать радиопомехи в случае их возник новения пользователю следует принять адекватные меры 5

Непосредственно после доставки агрегат следует тщательно осмотреть и обо всех повреждениях незамедлительно сообщить представителю компании перевозчика 5

Обеспечьте размещение решеток на входе и выходе воздуха таким образом чтобы они не были расположены навстречу основному направлению ветра лобовой ветер может нарушить нормальную работу агрегата в случае необходимости для ограждения от ветра используйте защитный экран 5

Осмотр и транспортировка агрегата 5

Основание на котором устанавливается агрегат должно быть достаточно прочным чтобы выдержать его вес и ровным чтобы исключить возникновение излишних шумов и вибрации 5

Основные элементы 5

Отсоедините транспортировочные деревянные балки 5

Предпочтительно производить разгрузку агрегата при помощи подъемных механизмов и строп согласно инструк ции на агрегат длина каждой из строп 1 должна быть не менее 6 м 5

При погрузке и разгрузке агрегата необходимо иметь ввиду следующее 5

Пространство вокруг агрегата должно быть пригодным для его обслуживания и достаточным для свободного входа и выхода воздуха смотрите инструкцию по эксплуатации 5

Рабочий диапазон 5

Распаковка и размещение агрегата 5

Смотрите прилагаемую к агрегату схему 5

Старайтесь избегать сверления корпуса агрегата если сверления избежать нельзя обработайте просверленные отверстия таким образом чтобы свести к минимуму вероятность коррозии поверхности агрегата 5

Установите агрегат на вибропоглощающее основание в случае размещения его на крыше или в ином месте где шум и вибрация недопустимы 5

Установите агрегат на прочное и ровное основание 5

Установка на земл 5

Установка на земле 5

Установка на крыш 5

Важная информация об используемом хладагенте 6

Заправка агрегата 6

Контур циркуляции хладагента 6

Подбор размеров и монтаж контура циркуляции хладагента 6

Подсоединение агрегата к контуру циркуляции хладагента 6

Требования к цепи силового электропитания и проводам 7

Условные обозначения 7

Электропроводка 7

Где находятся dip переключатели цифрового пульта дистанционного управления 8

Кабель для подключения цифрового пульта дистанционного управления 8

Подключение компрессорно конденсаторного агрегата с воздушным охлаждением к цепи силового электропитания 8

Предпусковые операции 8

Соединительные кабели 8

Установка адреса на цифровом пульте дистанционного управления 8

Установка датчика термостата r4t 8

Изменение установок в сервисном меню 9

Настройка параметров сигнала установочного значения 9

Определение функций сменных цифровых входов и выходов 9

Установка минимального значения температуры 9

Установка пароля на сброс защиты 9

Дальнейшие действия 10

Задание параметров работы термостата 10

Задание установочных параметров системы управления bms 10

Приложение i 10

Ручное управление вентилятором насосом 10

Erap mbynn компрессорно конденсаторные агрегаты с воздушным охлаждением 11

Запуск и отключение 11

Краткая инструкция по эксплуатации 11

Технические данные 11

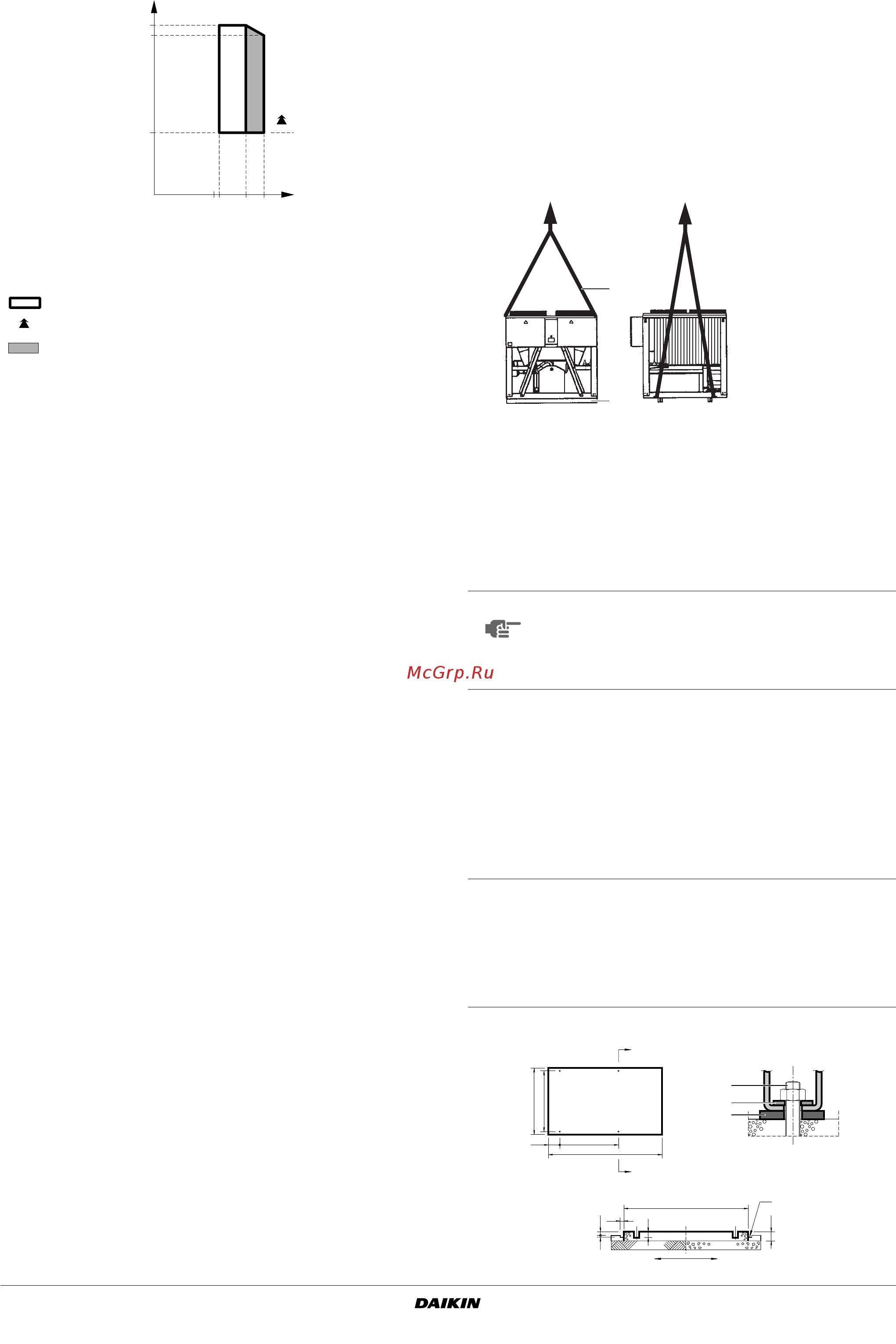

Daikin ERAP110MBY [5/12] Выбор места установки
