Инструкция по эксплуатации
17
ERAP110~170MBYNN
Компрессорно-конденсаторные агрегаты с воздушным охлаждением
4PW22681-1A

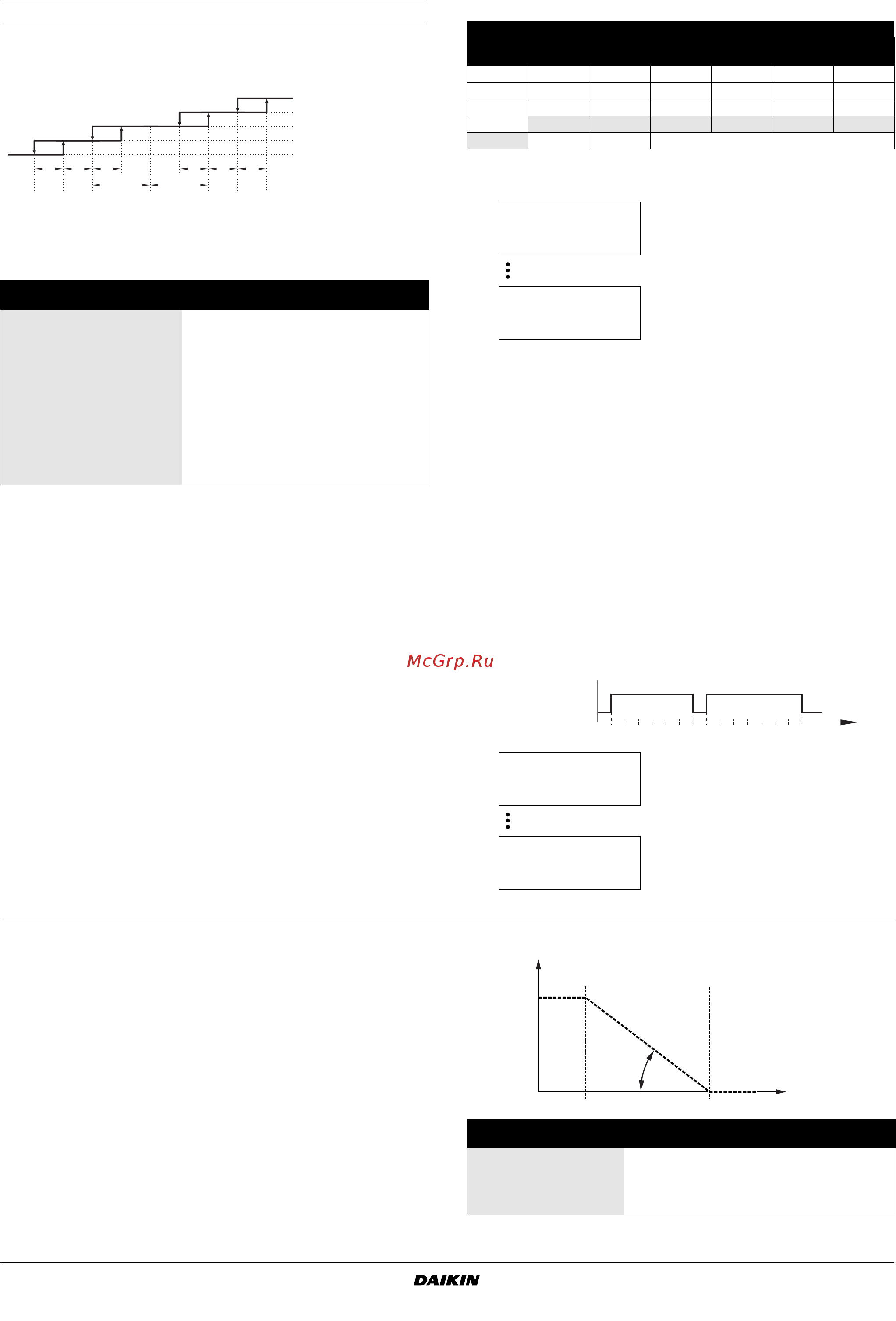

Приложение I
Параметры термостата
Управление по термостату
На приведенном ниже графике показаны параметры
термостата.
В приведенной ниже таблице указаны значения параметров
термостата, задаваемые по умолчанию, а также минимальные и
максимальные значения этих параметров.
■ Если температура опустится ниже установочного значения,
система управления термостата будет проверять каждый
таймер снижения нагрузки.
В соответствии с отклонением от установочного значения
будет запрошено отсутствие действий, медленное
уменьшение нагрузки (=–3%) или быстрое уменьшение
нагрузки (=–7%).
■ Если температура поднимется выше установочного
значения, система управления термостата будет проверять
каждый таймер повышения нагрузки.
В соответствии с отклонением от установочного значения
будет запрошено отсутствие действий,
медленное
увеличение нагрузки (=+3%) или быстрое увеличение
нагрузки (=+7%).
Приложение II
Пример установки параметров таймера расписания
Чтобы задать показанное выше расписание, необходимо
установить следующие параметры:
Во все дни, причисленные к одной группе, таймер будет
работать в соответстии с установками этой группы.
В данном примере:
■ во все понедельники, вторники, четверги и пятницы таймер
будет работать в соответствии с установками, заданными
для группы 1 (
),
■ во все среды таймер будет работать в соответствии
с установками, заданными для группы 2 (
),
■ во все субботы и воскресенья таймер будет работать
в соответствии с установками, заданными для группы 3 (2),
■ по всем праздничным дням таймер будет работать в соот-
ветствии с установками, заданными для праздничной
группы (
).
Для всех групп —
,
,
2
,
!
и
— можно задать установки,
пример которых приведен на схеме ниже (установки для
группы 1):
Приложение III
Работа плавающего установочного значения
В приведенной ниже таблице и на схеме показаны верхние и
нижние пределы величин параметров плавающего установоч-
ного значения, величина этого значения по умолчанию и его
зависимость от результатов на испарителе.
ТЕРМОСТАТ
Значение по
умолчанию
Нижний
предел
Верхний
предел
Дифференциал шага
регулировки - a
(K)
0,8
(a)
(a) можно изменить только в сервисном меню
––
Дифференциал шага
регулировки - b
(K)
0,5
(a)
––
Шаг регулировки - c
(K)
0,2
(a)
––
Таймер повышения
нагрузки
(с)
12 12 300
Таймер снижения
нагрузки
(с)
12 12 300
Установочное значе-
ние температуры
(°C)
7, 0 4,0 16,0
Установочное значение температуры
Быстрое увеличение нагрузки
Медленное увеличение нагрузки
Нет действий
Медленное уменьшение нагрузки
Быстрое уменьшение нагрузки
c b c c b c
a/2 a/2
MARCH (МАРТ)
MON
(ПН)
TUE
(ВТ)
WED
(СР)
THU
(ЧТ)
FRI (ПТ)
SAT
(СБ)
SUN
(ВС)
1 G1 2 G1 3 G2 4 G1 5 G1 6 G3 7 G3
8 G1 9 G1 10 G2 11 G1 12 G1 13 G3 14 G3
15 G1 16 G1 17 G2 18 G1 19 G1 20 G3 21 G3
22 G1
23 H 24 H 25 H 26 H 27 H 28 H
29 H 30 G1 31 G2
Страница 1
Страница 2
%(
2
2
%( # #2
#2#2 *#2
##### ####
#2#### ####
61213 20
Включение
Выключение
время (ч)
%( # #2
##/##
#"/## ##$#
2##/##
%( #! #"
!/## ##$#
-2/## ##$#
"#/## ##$#
Плавающее установочное
значение
Значение
по умолчанию
Нижний
предел
Верхний
предел
Максимальная
величина
(°C)
3,0 0,0 5,0
D1
(°C)
20,0 20,0 43,0
D2
(a)
(a) увеличение величины плавающего установочного значения при понижении
температуры окружающего воздуха на 10°C
(°C)
5,0 0,0 10,0
0°C
5°C
D2
D1
Макс. величина
Температура
окружающего
воздуха
