ЗАРЯДНОЕ УСТРОЙСТВО ИНТЕЛЛЕКТУАЛЬНОЕ СИБАМПЕР 12/24/36/48.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
v.2.0 16.04.2019
26
№
Профиль заряда
Рекомендации
Внимание! При разряде необходим непрерывный контроль напряжения, во избежание
глубоко разряда АБ.
Необходимо повторять цикл U1 I1 I2 U2 и разряд, до тех пор, пока не закончиться прирост
восстановленной емкости АБ.
1.3.2.1 Профиль заряда U
1
I
1
I
2
U
2
(U
4
) 0 (U
3
): ДИАГНОСТИКА →
ДЕСУЛЬФАТАЦИЯ (U
1
) → ПЛАВНЫЙ СТАРТ (I
1
) → ПОСТОЯННЫЙ ТОК (I
2
) →
АБСОРБЦИЯ (U
2
) → ВЫРАВНИВАЮЩИЙ ЗАРЯД (U
4
) → АНАЛИЗ (0) → БУФЕР (U
3
) /
ЗАРЯД ОТКЛЮЧЕН, в соответствии с рисунком 7.
После выбора и сохранения настроек, и включения заряда, включается режим
диагностики, где ЗУ проводит диагностику подключенного АБ. Далее ЗУ переходит в стадию
заряда «ДЕСУЛЬФАТАЦИЯ» – очищение пластин аккумулятора от сульфата свинца, при
помощи импульсного тока, что позволяет восстановить ёмкость АБ.
По истечении времени стадии заряда «ДЕСУЛЬФАТАЦИЯ», ЗУ переходит в стадию
заряда «ПЛАВНЫЙ СТАРТ», где, при необходимости, малым током плавно увеличивает
напряжение на АБ до минимального значения для перехода в стадию основного заряда. Стадия
заряда «ПЛАВНЫЙ СТАРТ» обеспечивает бережную подготовку АБ к заряду номинальным
током.
Основной заряд состоит из стадии заряда «ПОСТОЯННЫЙ ТОК», где ЗУ заряжает АБ
высоким постоянным током до уровня 75 – 80 % от текущей ёмкости АБ и стадии заряда
«АБСОРБЦИЯ», где происходит полный дозаряд АБ, при этом ток заряда медленно снижается.
П р и м е ч а н и е : 0 – стадия анализа;
U
1
– стадия «ДЕСУЛЬФАТАЦИЯ»;
I
1
– стадия «ПЛАВНЫЙ СТАРТ»;
I
2
– стадия «ПОСТОЯННЫЙ ТОК»;
U
2
– стадия «ПОСТОЯННОЕ НАПРЯЖЕНИЕ»;
U
3
– стадия «БУФЕР»;
U
4
– стадия «ВЫРАВНИВАЮЩИЙ ЗАРЯД».

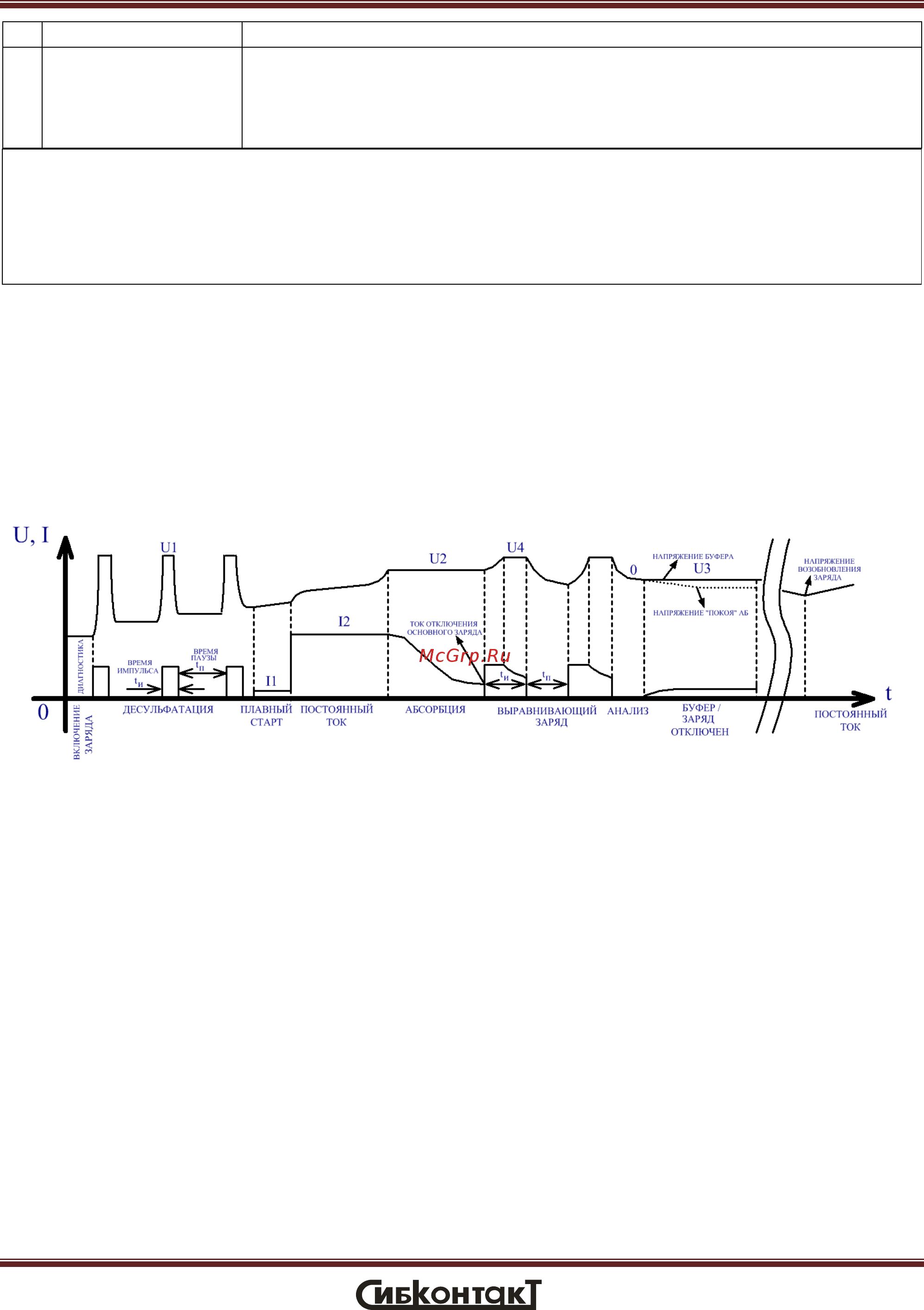

Рисунок 7 – Профиль семистадийного заряда АБ ЗУ
