ЗАРЯДНОЕ УСТРОЙСТВО ИНТЕЛЛЕКТУАЛЬНОЕ СИБАМПЕР 12/24/36/48.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
v.2.0 16.04.2019
27
При снижении тока заряда менее значения «ТОК ОТКЛЮЧЕНИЯ ЗАРЯДА», ЗУ
переходит в стадию «ВЫРАВНИВАЮЩИЙ ЗАРЯД», если он разрешен, либо в стадию
«АНАЛИЗ», где следит за способностью АБ поддерживать напряжение.
После стадии «АНАЛИЗ» ЗУ переходит на отключение заряда, либо в стадию заряда
«БУФЕР», если последний разрешен. В стадии заряда «БУФЕР» ЗУ поддерживает АБ в
заряженном состоянии установленное время.
При разряде АБ ниже установленного напряжения «НАПРЯЖЕНИЕ ВОЗОБНОВЛЕНИЯ
ЗАРЯДА», ЗУ автоматически начнет заряд заново (см. рисунок 7), при условии, что заряд не
был выключен.
1.3.2.2 Профиль заряда I
1
I
2
U
2
(U
4
) 0 (U
3
): ДИАГНОСТИКА → ПЛАВНЫЙ
СТАРТ (I
1
) → ПОСТОЯННЫЙ ТОК (I
2
) → АБСОРБЦИЯ (U
2
) → ВЫРАВНИВАЮЩИЙ
ЗАРЯД (U
4
) → АНАЛИЗ (0) → БУФЕР (U
3
) / ЗАРЯД ОТКЛЮЧЕН, в соответствии с
рисунком 8.
После выбора и сохранения настроек, и включения заряда, включается режим
диагностики. Если напряжение на АБ ниже напряжения перехода в стадию основного заряда, то
ЗУ автоматически переходит в стадию заряда «ПЛАВНЫЙ СТАРТ», где малым током плавно
увеличивает напряжение на АБ до минимального значения для перехода в стадию основного
заряда. Стадия заряда «ПЛАВНЫЙ СТАРТ» обеспечивает бережную подготовку АБ к заряду
номинальным током.
Основной заряд состоит из стадии заряда «ПОСТОЯННЫЙ ТОК», где ЗУ заряжает АБ
высоким постоянным током до уровня 75 – 80 % от текущей ёмкости АБ и стадии заряда
«АБСОРБЦИЯ», где происходит полный дозаряд АБ, при этом ток заряда медленно снижается.

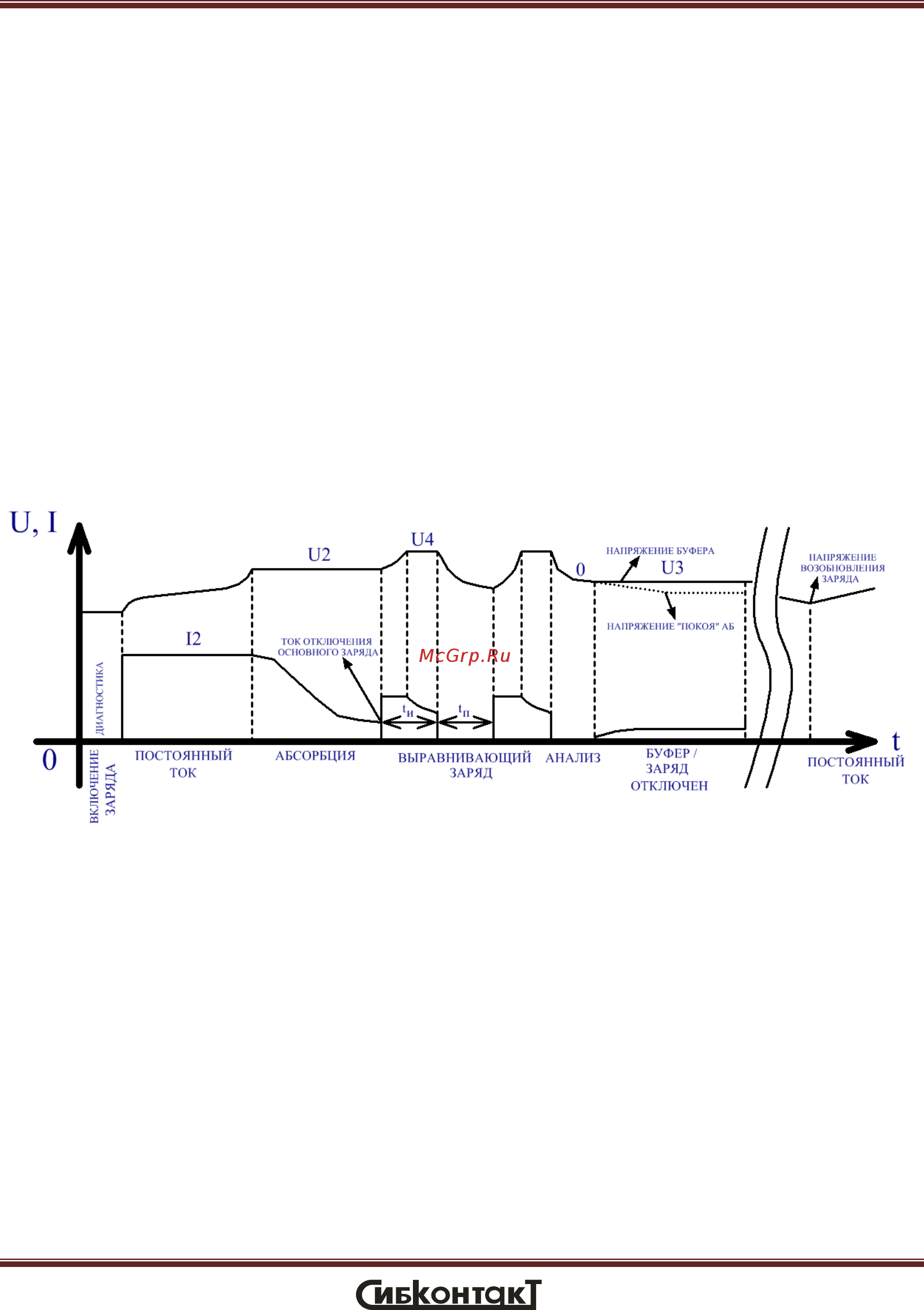

Рисунок 8 – Профиль пятистадийного заряда АБ ЗУ
