ЗАРЯДНОЕ УСТРОЙСТВО ИНТЕЛЛЕКТУАЛЬНОЕ СИБАМПЕР 12/24/36/48.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
v.2.0 16.04.2019
28
При снижении тока заряда менее значения «ТОК ОТКЛЮЧЕНИЯ ЗАРЯДА», ЗУ
переходит в стадию «ВЫРАВНИВАЮЩИЙ ЗАРЯД», если он разрешен, либо в стадию
«АНАЛИЗ», где следит за способностью АБ поддерживать напряжение.
После стадии «АНАЛИЗ» ЗУ переходит на отключение заряда, либо в стадию заряда
«БУФЕР», если последний разрешен. В стадии заряда «БУФЕР» ЗУ поддерживает АБ в
заряженном состоянии установленное время.
При разряде АБ ниже установленного напряжения «НАПРЯЖЕНИЕ ВОЗОБНОВЛЕНИЯ
ЗАРЯДА», ЗУ автоматически начнет заряд заново (см. рисунок 8), при условии, что заряд не
был выключен.
1.3.2.3 Профиль заряда I
2
U
2
0 (U
3
): ДИАГНОСТИКА → ПОСТОЯННЫЙ ТОК (I
2
) →
АБСОРБЦИЯ (U
2
) → АНАЛИЗ (0) → БУФЕР (U
3
) / ЗАРЯД ОТКЛЮЧЕН, в соответствии с
рисунком 9.
После выбора и сохранения настроек, и включения ЗУ с кнопки, включается режим
диагностики. Если напряжение АБ соответствует минимально допустимым значениям, то ЗУ
автоматически переходит в стадию основного заряда.
Основной заряд состоит из стадии заряда «ПОСТОЯННЫЙ ТОК», где ЗУ заряжает АБ
высоким постоянным током до уровня 75 – 80 % от текущей ёмкости АБ и стадии заряда
«АБСОРБЦИЯ», где происходит полный дозаряд АБ, при этом ток заряда медленно снижается.
При снижении тока заряда менее значения «ТОК ОТКЛЮЧЕНИЯ ЗАРЯДА», ЗУ
переходит в стадию «АНАЛИЗ», где следит за способностью АБ поддерживать напряжение.

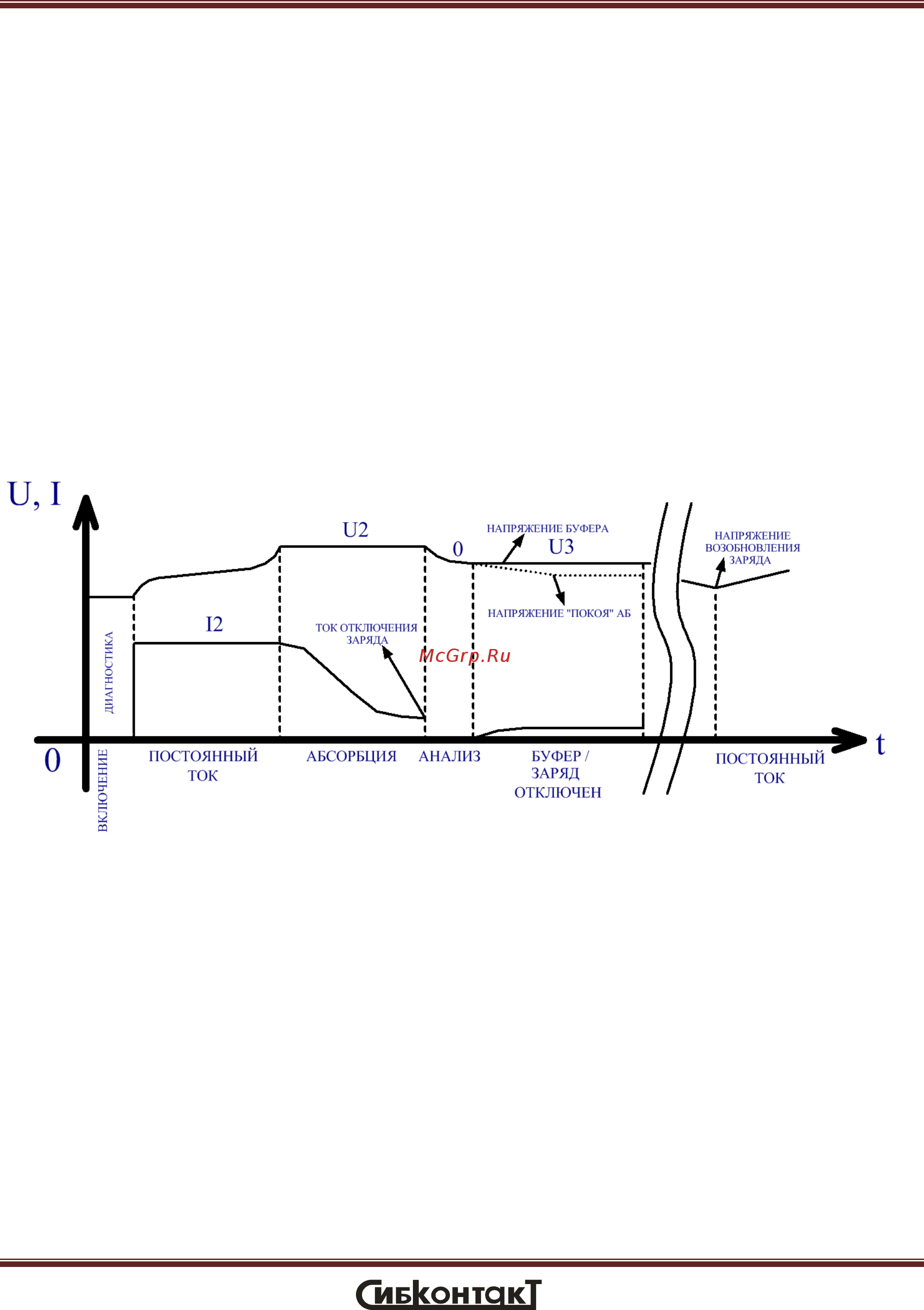

Рисунок 9 – Профиль четырехстадийного заряда
АБ
