ЗАРЯДНОЕ УСТРОЙСТВО ИНТЕЛЛЕКТУАЛЬНОЕ СИБАМПЕР 12/24/36/48.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
v.2.0 16.04.2019
29
После стадии «АНАЛИЗ» ЗУ переходит на отключение заряда, либо в стадию заряда
«БУФЕР», если последний разрешен. В стадии заряда «БУФЕР» ЗУ поддерживает АБ в
заряженном состоянии установленное время.
При разряде АБ ниже установленного напряжения «НАПРЯЖЕНИЕ ВОЗОБНОВЛЕНИЕ
ЗАРЯДА», ЗУ автоматически начнет заряд заново (см. рисунок 8), при условии, что заряд не
был выключен с кнопки.
1.3.2.4 Профиль заряда
U
1
I
1
(I
2
U
2
): ДИАГНОСТИКА → ДЕСУЛЬФАТАЦИЯ (U
1
) →
ПЛАВНЫЙ СТАРТ (I
1
) → ПОСТОЯННЫЙ ТОК (I
2
) → АБСОРБЦИЯ (U
2
).
Процесс восстановления емкости АБ необходимо разделить на два интервала времени:
«ПОДГОТОВКА» - состоящая из стадии заряда «ДЕСУЛЬФАТАЦИЯ» и «ПЛАВНЫЙ СТАРТ»
(U
1
I
1
), в соответствии с рисунком 10 и «ЦИКЛ ЗАРЯД - РАЗРЯД».
ВНИМАНИЕ! Из-за высокого уровня напряжения и возможного нагрева АБ, не
допускается отключение датчика температуры АБ.
Для старых и сульфатированных АБ «ПОДГОТОВКА» должна быть проведена не менее
3 - 10 раз. Если АБ не принимает ток заряда, то необходимо сменить АБ (см. таблицу 6, пункт
4). Управление в данном режиме осуществляется в ручном режиме т.е. включение и
отключение заряда необходимо производить с кнопки или по команде с ПУ2.

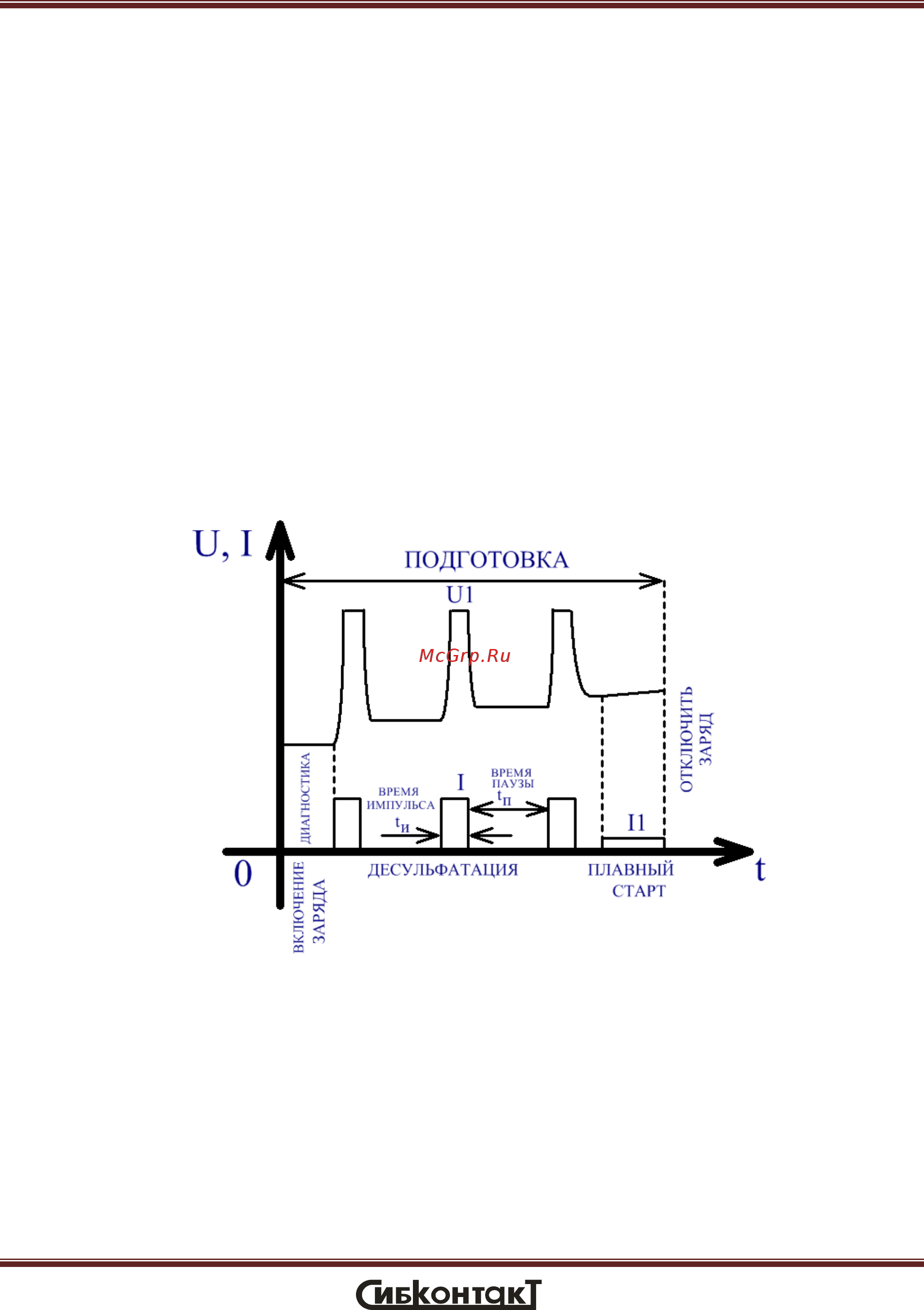

Рисунок 10 – Подготовка АБ
