СИСТЕМА КОНТРОЛЯ И УПРАВЛЕНИЯ АККУМУЛЯТОРНОЙ БАТАРЕЕЙ II.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ.
v.2.03 30.11.2018
10 из 45

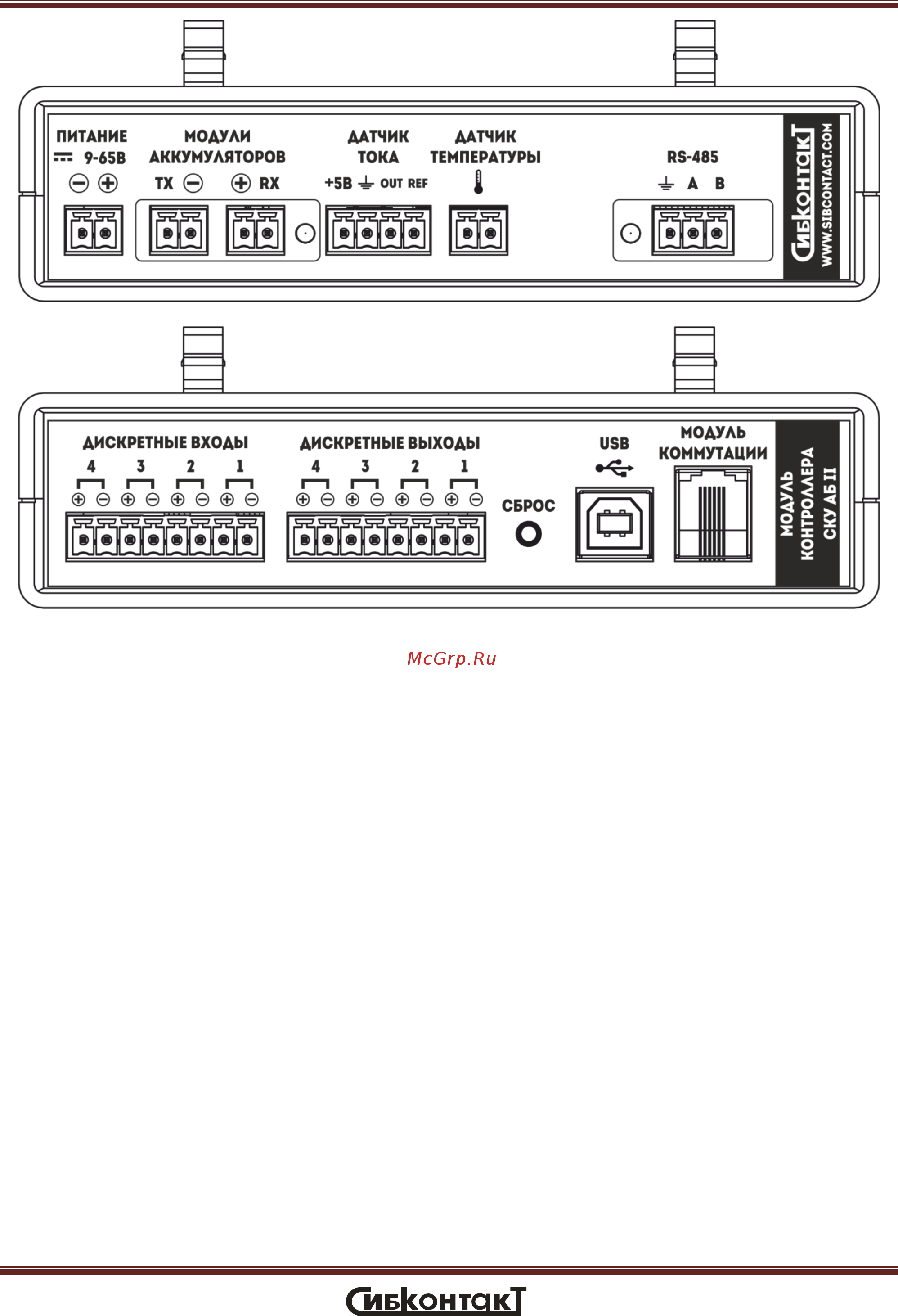

Рис.5. Внешний вид передней и задней панелей МК.
5.7. На корпусе контроллера расположены клипсы для крепления на DIN-рейку (35мм).
5.8. Питание МК. Возможно несколько вариантов питания МК.
5.8.1. Питание от АБ при ее напряжении от 9 до 65 В.
5.8.2. При напряжении АБ выше 65В можно запитать МК от неполного напряжения АБ.
Для этого плюс питания подключается к любому из первых 4-16 элементов
(максимальное напряжение 65В). Желательно выбирать напряжение ближе к
максимальному, чтобы уменьшить влияние тока потребления МК на разбаланс
аккумуляторов АБ. По этой же причине не следует применять такое решение на АБ
малой емкости.
5.8.3. Питание от внешнего источника с напряжением 9-65В. Следует учитывать, что
минус входа внешнего питания непосредственно связан с минусом АБ на плате МК
(см. структурную схему ниже).
5.8.4. В МК присутствует разъем USB-B, через который возможно питать МК при
отсутствии АБ. Например, при перепрограммировании, или считывании журнала
аварий. Опрос МА при питании только от USB производиться не будет.
