СИСТЕМА КОНТРОЛЯ И УПРАВЛЕНИЯ АККУМУЛЯТОРНОЙ БАТАРЕЕЙ II.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ.
v.2.03 30.11.2018
12 из 45

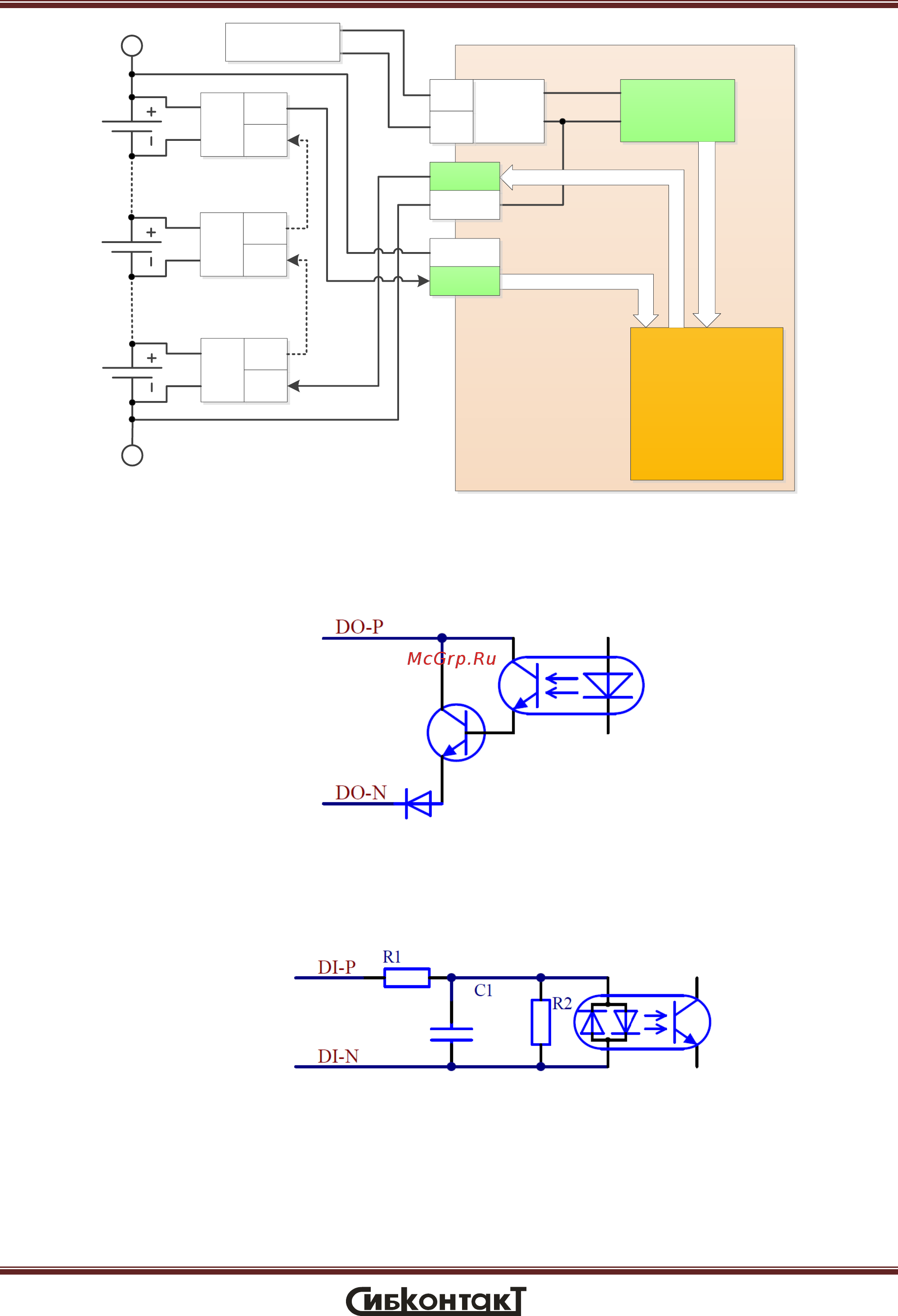

Модуль контроллера СКУ АБ
Микроконтроллер
Изолированный
DC-DC
Вход
внешнего
питания
9-65В
+
-
TX
Минус АБ
Плюс АБ
RX
МА
TX
RX
МА
TX
RX
МА
TX
RX
-
+
-
+
Источник
питания 9-65В
Рис.8. Питание МК от внешнего источника с напряжением 9-65В.
5.9. Дискретные выходы.
5.9.1. Максимальный ток дискретного выхода –0,2А. Максимальное напряжение – 40В.
Рис.9. Схема дискретного выхода модуля контроллера.
5.10. Дискретные входы.
5.10.1. Напряжение входного сигнала может быть в диапазоне 9-16В.
Рис.10. Схема дискретного входа модуля контроллера.
