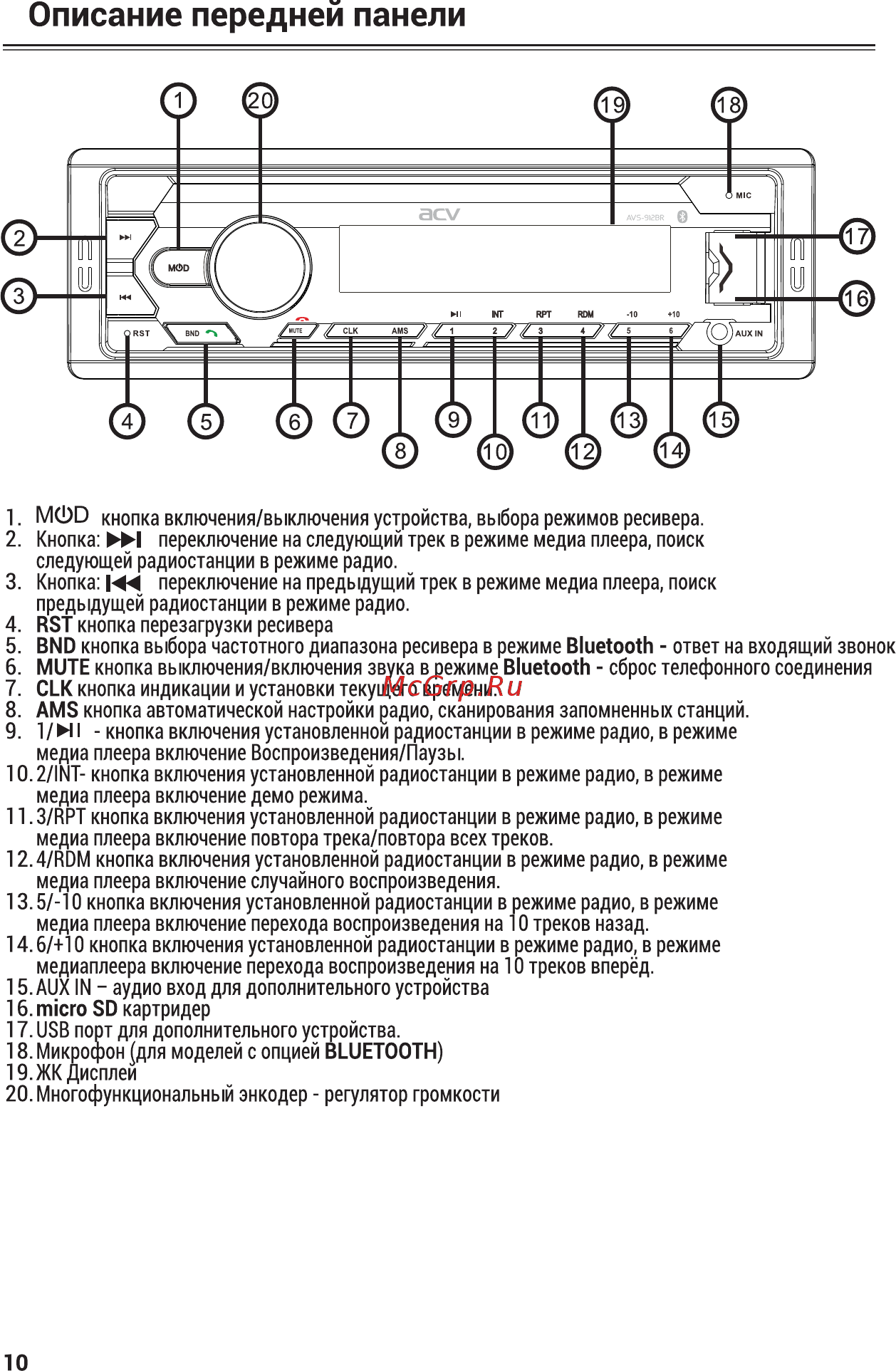

Описание передней панели 1 MCDD кнопка включения выключения устройства выбора режимов ресивера 2 Кнопка переключение на следующий трек в режиме медиа плеера поиск следующей радиостанции в режиме радио 3 Кнопка Н4 переключение на предыдущий трек в режиме медиа плеера поиск предыдущей радиостанции в режиме радио 4 RST кнопка перезагрузки ресивера 5 BND кнопка выбора частотного диапазона ресивера в режиме Bluetooth ответ на входящий звонок 6 MUTE кнопка выключения включения звука в режиме Bluetooth сброс телефонного соединения 7 CLK кнопка индикации и установки текущего времени 8 AMS кнопка автоматической настройки радио сканирования запомненных станций 9 1 HI кнопка включения установленной радиостанции в режиме радио в режиме медиа плеера включение Воспроизведения Паузы 10 2 INT кнопка включения установленной радиостанции в режиме радио в режиме медиа плеера включение демо режима 11 3 RPT кнопка включения установленной радиостанции в режиме радио в режиме медиа плеера включение повтора трека повтора всех треков 12 4 RDM кнопка включения установленной радиостанции в режиме радио в режиме медиа плеера включение случайного воспроизведения 13 5 10 кнопка включения установленной радиостанции в режиме радио в режиме медиа плеера включение перехода воспроизведения на 10 треков назад 14 6 10 кнопка включения установленной радиостанции в режиме радио в режиме медиаплеера включение перехода воспроизведения на 10 треков вперёд 15 AUX IN аудио вход для дополнительного устройства 16 microSD картридер 17 USB порт для дополнительного устройства 18 Микрофон для моделей с опцией BLUETOOTH 19 ЖК Дисплеи 20 Многофункциональный энкодер регулятор громкости 10
