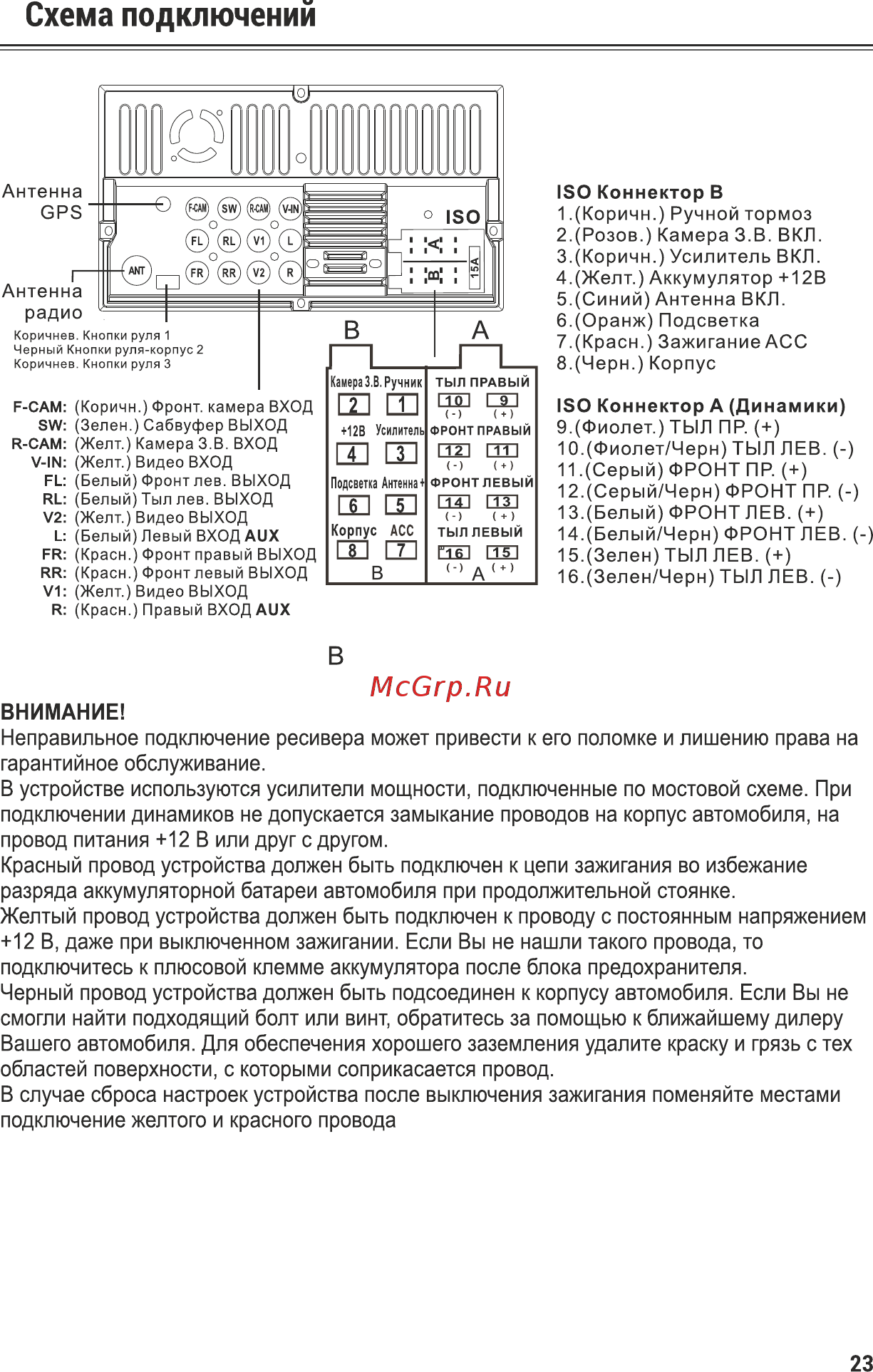

Схема подключений Антенна GPS Антенна радио Коричнев Кнопки руля 1 Черный Кнопки руля корпус 2 Коричнев Кнопки руля 3 ISO Коннектор В О ISO В А 1 Коричн Ручной тормоз 2 Розов Камера З В ВКЛ 3 Коричн Усилитель ВКЛ 4 Желт Аккумулятор 12В 5 Синий Антенна ВКЛ 6 Оранж Подсветка 7 Красн ЗажиганиеАСС 8 Черн Корпус Камера З В РучникТЫЛ ПРАВЫЙ F CAM Коричн Фронт камера ВХОД SW Зелен Сабвуфер ВЫХОД R CAM Желт Камера З В ВХОД V IN Желт Видео ВХОД FL Белый Фронт лев ВЫХОД RL Белый Тыл лев ВЫХОД V2 Желт Видео ВЫХОД L Белый Левый ВХОД AUX FR Красн Фронт правый ВЫХОД RR Красн Фронт левый ВЫХОД V1 Желт Видео ВЫХОД R Красн Правый ВХОД AUX ISO Коннектор А Динамики 12В УсилительФРОНТ ПРАВЫЙ ФРОНТЛЕВЫЙ Подсветка Антенна Корпус АСС В ТЫЛ ЛЕВЫЙ А 9 Фиолет ТЫЛ ПР 10 Фиолет Черн ТЫЛ ЛЕВ 11 Серый ФРОНТ ПР 12 Серый Черн ФРОНТ ПР 13 Белый ФРОНТ ЛЕВ 14 Белый Черн ФРОНТ ЛЕВ 15 Зелен ТЫЛ ЛЕВ 1 6 Зелен Черн ТЫЛ ЛЕВ в ВНИМАНИЕ Неправильное подключение ресивера может привести к его поломке и лишению права на гарантийное обслуживание В устройстве используются усилители мощности подключенные по мостовой схеме При подключении динамиков не допускается замыкание проводов на корпус автомобиля на провод питания 12 В или друг с другом Красный провод устройства должен быть подключен к цепи зажигания во избежание разряда аккумуляторной батареи автомобиля при продолжительной стоянке Желтый провод устройства должен быть подключен к проводу с постоянным напряжением 12 В даже при выключенном зажигании Если Вы не нашли такого провода то подключитесь к плюсовой клемме аккумулятора после блока предохранителя Черный провод устройства должен быть подсоединен к корпусу автомобиля Если Вы не смогли найти подходящий болт или винт обратитесь за помощью к ближайшему дилеру Вашего автомобиля Для обеспечения хорошего заземления удалите краску и грязь с тех областей поверхности с которыми соприкасается провод В случае сброса настроек устройства после выключения зажигания поменяйте местами подключение желтого и красного провода 23
