УСТАНОВКА

Сборка

Если рабочая поверхность (столешница)

выполнена из дерева,

воспользуйтесь

прилагаемыми скобами, пружинными зажимами

и винтами.

•

Установите 4 пружинных зажима (

), в случае,

если они не установлены, в соответствующие

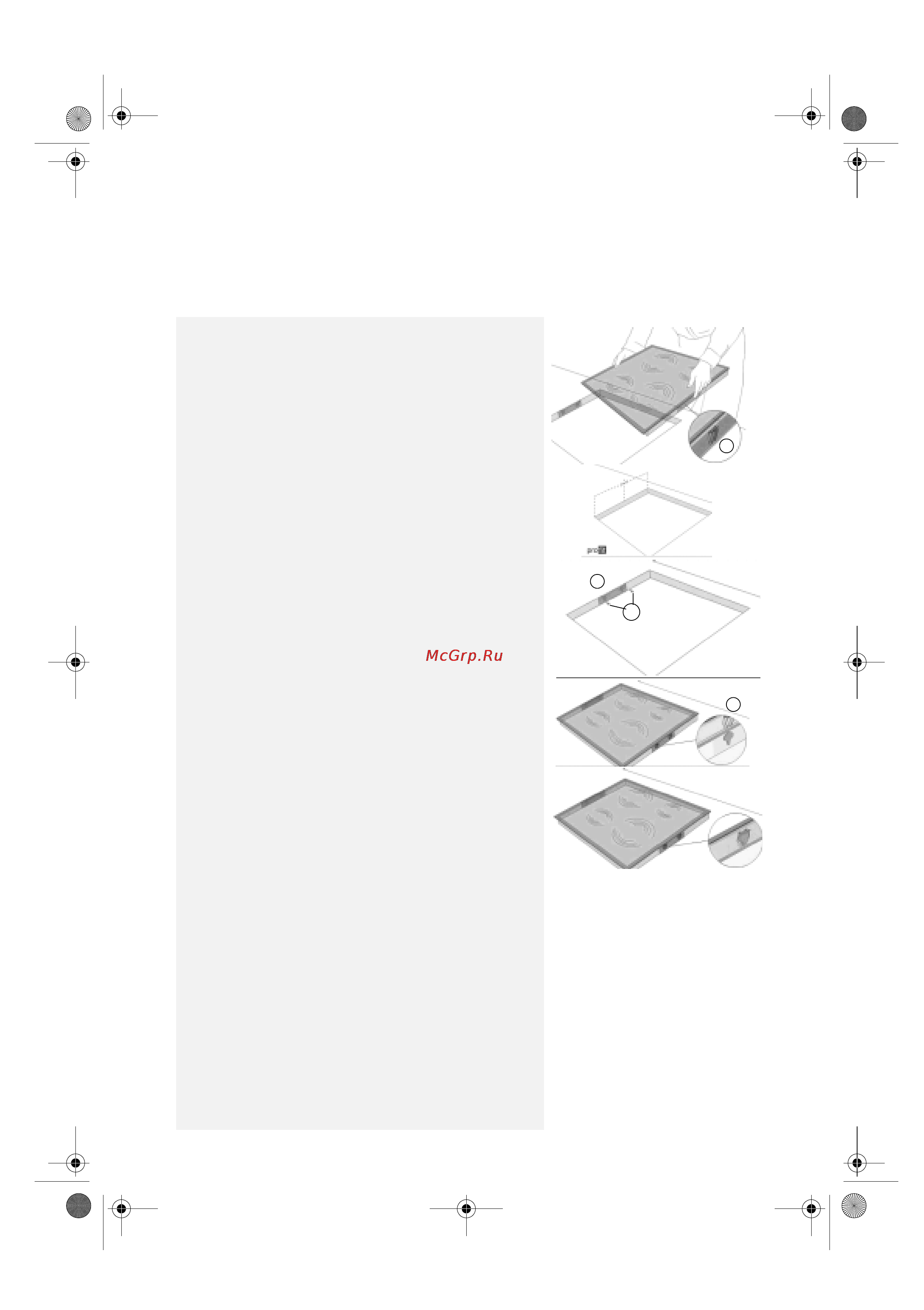

гнезда на ободе варочной панели, см. Рис.1.

•

Определите путем измерений положение центра

боковых сторон выреза, как показано на Рис. 2.

•

Установите скобы (

) так, чтоб центр скобы

совпал с ранее определенным центром стороны.

•

Верхняя кромка скоб должна быть выровнена

относительно поверхности столешницы.

•

Закрепите скобы 4 прилагаемыми винтами (

используя предусмотренные для этого

отверстия.

•

Вставьте варочную панель в подготовленное

отверстие таким образом, чтобы пружинные

зажимы (

) оказались зафиксированными в

соответствующих пазах скоб (

, Рис. 4 и 5).

Если столешница выполнена из мрамора,

керамики, камня, пластика и т.д.,

заказать

установочный комплект (код 4812 310 19277) в

лицензионном сервисном центре.

Рис. 2

Рис. 1

Рис. 3

Рис. 4

Рис. 5
