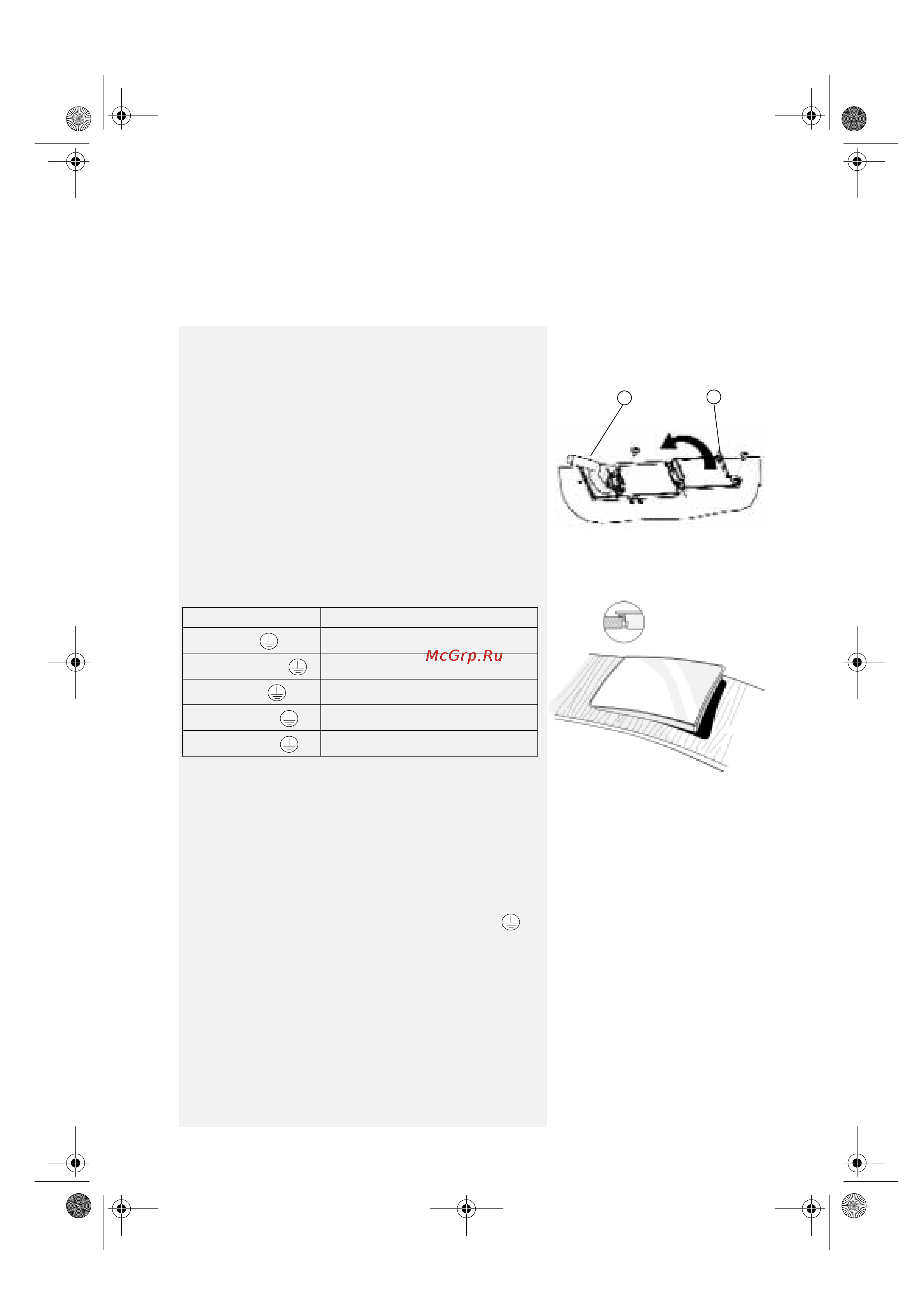

![Whirlpool AKT 892 [4/8] Подключение к электрической сети](/views2/1068325/page4/bg4.png)
71
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ
СЕТИ
Прежде чем подключать прибор к электрической сети,
необходимо выполнить подсоединение электрических
проводов. Установка прибора должна выполняться
квалифицированным специалистом с соблюдением
действующих правил техники безопасности и установки
оборудования. В частности, установка должна
выполняться в соответствии с нормами,
устанавливаемыми местной службой энергоснабжения.
Проверьте, чтобы указанное на паспортной табличке
напряжение соответствовало напряжению сети в вашем
доме. Данный прибор должен быть заземлен:
используйте провода (включая заземляющий провод)
только указанных размеров. Изготовитель снимает с
себя всякую ответственность за повреждения
предметов или травмы людей, явившиеся результатом
несоблюдения указанных выше правил. Для
подключения к электросети следует использовать
кабель типа H05 RR<F в соответствии с таблицей,
приведенной ниже:
Напряжение питания
Прибор должен подключаться к сети через
всеполюсный размыкающий выключатель с
минимальным зазором между разомкнутыми
контактами 3 мм.
Внимание
: кабель электропитания должен иметь
достаточную длину для того, чтобы плита могла быть
снята с рабочего стола; при этом кабель должен быть
размещен так, чтобы избежать его повреждения или
перегрева из<за соприкосновения с основанием.
Подключение к клеммной коробке
Примечание
: желто<зеленый заземляющий провод
должен быть подсоединен к выводу с символом и
должен быть длиннее других проводов.
•
Удалите около 70 мм оболочки кабеля
электропитания
(B)
.
•
Удалите около 10 мм оболочки проводов. Затем
вставьте кабель питания в кабельный зажим и
подсоедините проводники к клеммной колодке в
соответствии с диаграммой, нанесенной рядом с
колодкой.
•
Закрепите кабель электропитания
(B)
с помощью
кабельного зажима.
•
Закройте клеммную коробку крышкой
(A)
, закрепив
последнюю соответствующим винтом.
•
По завершении подсоединения электрических
компонентов вставьте плиту сверху и подвесьте ее на
пружинах, как показано на рисунке.
Проводники Количество и размер
230 В ~
+
3 X 2,5 мм
2
230<240 В ~
+
3 X 2,5 mm
2
(только Австралия)
230 В 3~
+
4 X 1,5 мм
2
400 В 3N ~
+
5 X 1,5 мм
2
400 В 2N ~
+
4 X 1,5 мм
2
B
A
31902045RUS.fm Page 71 Monday, April 21, 2008 12:41 PM
