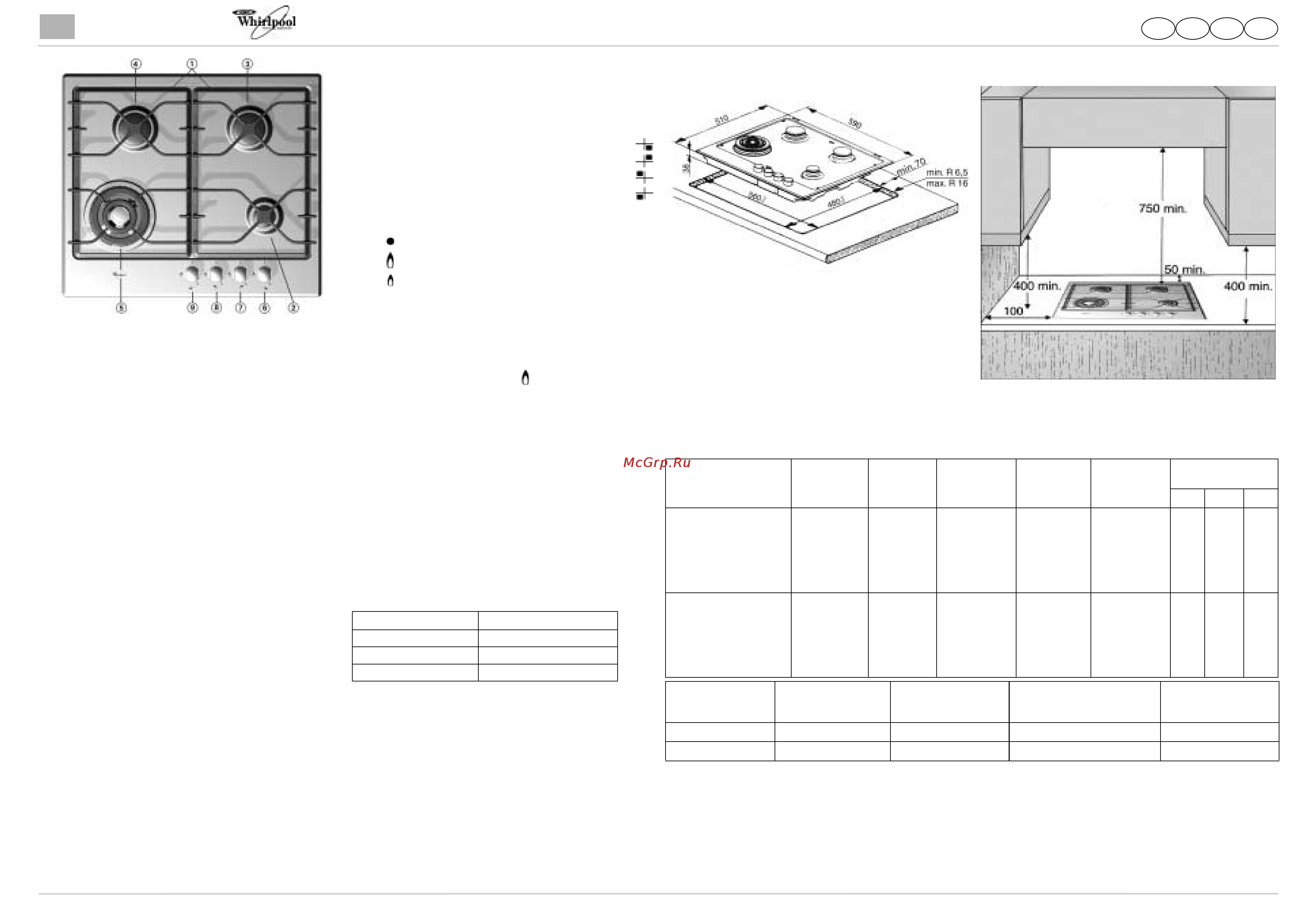

RU АКТ 617 i ЛИСТОК ОПИСАНИЯ ИЗДЕЛИЯ 1 Съемные решетки для кухонной посуды 2 Вспомогательная горелка 3 Горелка ускоренного действия 4 Горелка ускоренного действия НЕОБХОДИМЫЕ РАЗМЕРЫ И РАССТОЯНИЯ мм 5 4 уровневая горелка 6 Ручка управления вспомогательной горелкой 1 7 Ручка управления горелкой ускоренного действия 8 Ручка управления горелкой ускоренного действия 9 Ручка управления 4 уровневой горелкой ЙН СИМВОЛЫ Кран закрыт А Максимальное пламя fl Минимальное пламя РОЗЖИГ ГОРЕЛОК Чтобы зажечь газ на одной из горелок поворотом против часовой стрелки переведите соответствующую ручку управления в положение максимального пламени Л Чтобы зажечь газ на горелке вдавите ручку в панель управления После того как газ на горелке воспламенится продолжайте удерживать ручку нажатой еще примерно 5 секунд чтобы смогла нагреться термопара В случае случайного погасания пламени от сквозняка перебоя в подаче газа перелива кипящих жидкостей и т п предохранительное устройство перекрывает подачу газа к горелке Ручку нельзя удерживать нажатой дольше 15 секунд Если по истечении этого времени газ на горелке не воспламенится следующую попытку розжига можно произвести не раньше чем через минуту После отпуска нажатой ручки газ в горелке может погаснуть Причиной является недостаточный нагрев термопары В этом случае еще раз повторите вышеописанные действия ПРИМЕЧАНИЕ В случае установки над рабочим столом варочной панели вытяжного зонта устанавливайте расстояния согласно указаниям изготовителя вытяжки ТАБЛИЦА ИНЖЕКТОРЫ _________________________________________________ КАТЕГОРИЯ Н2НЗВ Р Тип используемого газа ПРИРОДНЫЙ ГАЗ Метан 620 ПРАКТИЧЕСКИЕ РЕКОМЕНДАЦИИ ПО ОБРАЩЕНИЮ С ГОРЕЛКАМИ Для обеспечения лучшей работы горелок соблюдайте пожалуйста следующие правила Используйте кастрюли и сковороды подходящего для горелок размера см таблицу справа Используйте только кастрюли и сковороды с ровным дном Готовьте пищу в соответствующем количестве воды не снимая с кастрюли крышку Сковороды с выпуклым дном например китайские WOK используйте вместе со вспомогательным грилем который следует устанавливать только на 4 контурную горелку 5019 319 54891 Горелка 0 кастрюли 4 уровневая горелка от 24 до 26 см ускоренного действия вспомогательная от 16 до 22 см СЖИЖЕННЫЙ НЕФТЯНОЙ ГАЗ Бутан Пропан 630 631 от 8 до 14 см Тип горелки 0 инжектора Номинальная теплоемкость кВт Номинальный Пониженная теплоемкость расход кВт Давление газа мбар МИН номин макс 4 уровневая горелка Г орелка ускоренного действия Вспомогательн ая горелка 139 95 78 3 50 1 65 1 00 333 л ч 157 л ч 95 л ч 1 50 0 35 0 30 17 20 25 4 уровневая горелка Г орелка ускоренного действия Вспомогательн ая горелка 95 67 50 3 50 1 65 1 00 254 г ч 120 г ч 73 г ч 1 50 0 35 0 30 25 30 35 Тип используемого газа Конфигурация модели 620 20 мбар 4 горелки 7 80 742 л ч 9 52 630 631 30 мбар 4 горелки 7 80 567 г л 30 94 Номинальная теплоемкость кВт Полный номинальный расход ЭЛЕКТРОПИТАНИЕ 230 В 50 Гц Для получения от варочной панели максимального полезного эффекта внимательно прочитайте настоящее руководство Обьем воздуха м 3 необходимый для сжигания 1 м 3 газа
