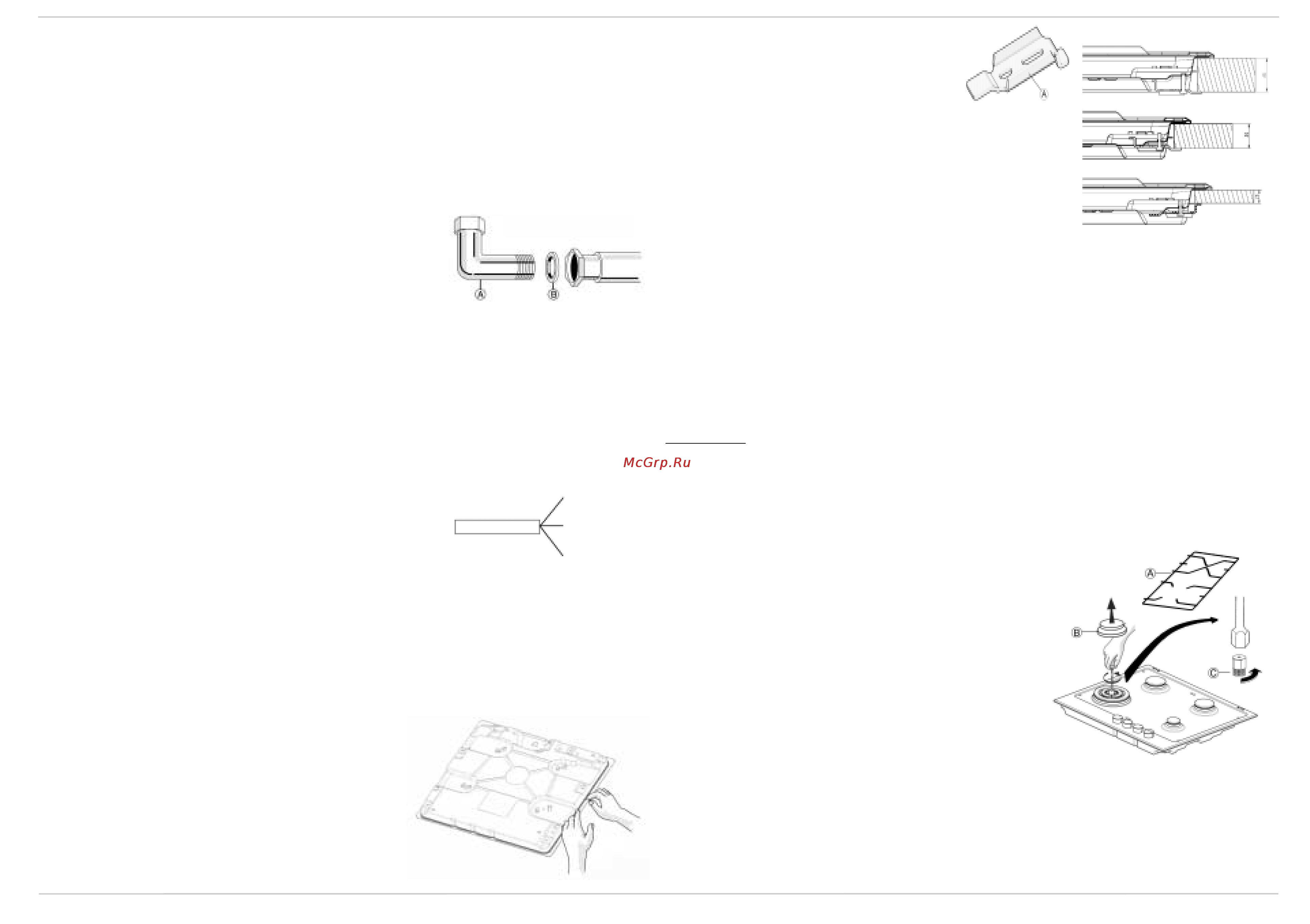

УСТАНОВКА ПОДКЛЮЧЕНИЕ ГАЗА Система подачи газа должна удовлетворять местным предписаниям Дополнительную информацию о местных предписаниях некоторых стран можно найти в прилагаемом отдельно Листке национальных правил техники безопасности Если информация по Вашей стране отсутствует обратитесь за разъяснениями к лицу выполняющему установку Подсоединение варочной панели к трубе системы газоснабжения или к баллону с газом должно выполняться с использованием жесткой медной или стальной трубы с патрубками соответствующими действующим нормам или же с использованием шланга со сплошной поверхностью из нержавеющей стали соответствующего местным нормам Максимальная длина шланга составляет 2 м Прежде чем подсоединить трубу к патрубку углового отвода А вставьте имеющуюся в комплекте поставки кольцевую прокладку В как того требует стандарт ЕЫ 549 Внимание в случае использования шланга из нержавеющей стали он должен устанавливаться так чтобы не касаться никаких подвижных частей кухонной мебели Шланг должен прокладываться в зоне где отсутствуют какие либо препятствия и где возможен контроль состояния шланга в любой его точке ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ Подключение к электрической сети должно выполняться с соблюдением местных норм Данные по напряжению и потребляемой мощности указаны на табличке технических данных Заземление прибора обязательно по закону ь Земля желтый зеленый И Изготовитель не несет никакой ответственности за травмы людей или животных или ущерб нанесенный собственности явившиеся результатом несоблюдения этих требований При установке варочной панели необходимо предусмотреть однополюсный автоматический выключатель с расстоянием между разомкнутыми контактами не менее 3 мм Если требуется заменить шнур питания то технические характеристики нового шнура должны точно совпадать с характеристиками фирменного шнура питания поставляемого изготовителем тип НО5У2У2Н2 Р Т90 С или тип НО5ЯИ Р Операцию замены должен выполнить специалист сервисного центра или квалифицированный электрик Очистите поверхность прокладки поставляемой вместе с прибором по всему периметру и наложите ее на варочную панель как показано на рисунке Примечание шнур питания должен иметь достаточную длину для того чтобы его можно было извлечь в направлении вверх Для закрепления варочной панели используйте скобы А имеющиеся в комплекте поставки Вставьте скобы в соответствующие отверстия они обозначены стрелкой и закрепите их винтами в соответствии с толщиной столешницы см рисунок справа НАСТРОЙКА НА РАЗЛИЧНЫЙ ТИП ГАЗА Если Вы намерены эксплуатировать прибор на газе тип которого отличается от типа газа указанного на табличке технических данных и оранжевом ярлыке приклеенном к верхней части варочной панели замените инжекторы Отклейте оранжевый ярлык и в дальнейшем храните его вместе с буклетом данного руководства Используйте регуляторы давления пригодные для работы с параметрами давления газа указанными в Листке описания изделия Замену газовых сопел должен выполнять специалист сервисного центра или квалифицированный техник Сопла не входящие в комплект поставки необходимо заказать в сервисном центре Отрегулируйте положение кранов соответствующее минимальной подаче газа После подключения к системе подачи газа проверьте отсутствие утечек газа при помощи мыльного водного раствора МОНТАЖ Установите варочную панель в монтажный проем столешницы вырезанный по размерам указанным в Листке описания изделия Примечание при использовании сжиженного нефтяного газа 030 031 винты регулирующие минимальную подачу газа должны быть затянуты до упора Если поворот ручек горелок требует усилий обратитесь в сервисный центр для замены неисправного крана горелки ЗАМЕНА ИНЖЕКТОРОВ см таблицу Инжекторы в Листке описания изделия Снимите решетки А Извлеките горелки В Пользуясь торцевым гаечным ключом нужного размера отвинтите инжектор С Замените его инжектором пригодным для нового типа газа Прежде чем устанавливать варочную панель не забудьте прикрепить прилагаемую к инжекторам табличку с калибровочными параметрами газа таким образом чтобы она закрыла предыдущую информацию о калибровочных параметрах газа
