GS B520 [10/94] Задняя панель приемника

2 Перед началом эксплуатации

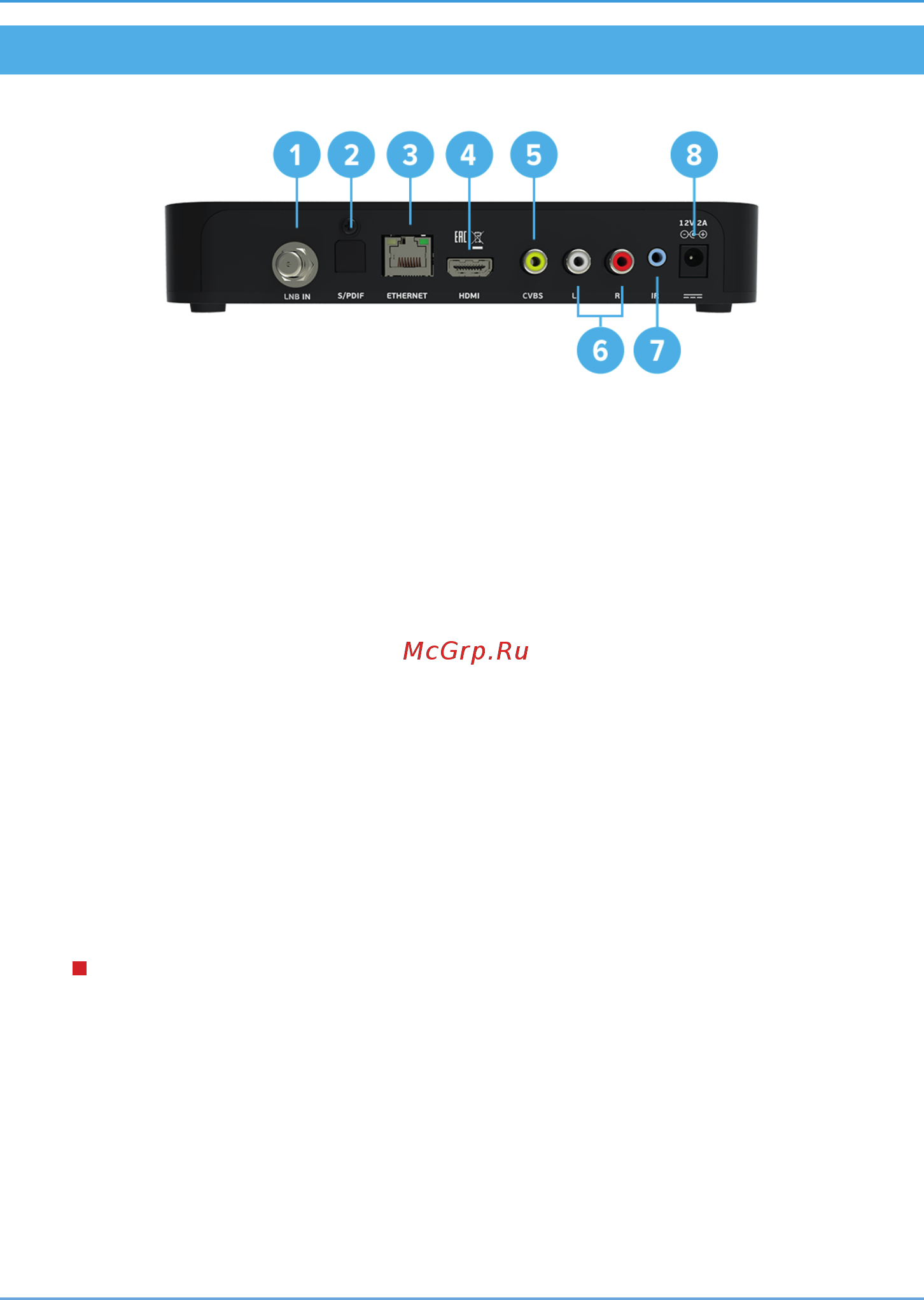

2.4 Задняя панель приемника

1. РАЗЪЕМ «LNB IN»

Разъем для подключения кабеля от конвертера спутниковой антенны.

2. РАЗЪЕМ «S/PDIF»

Цифровой аудиоразъем (оптический).

3. РАЗЪЕМ «ETHERNET»

Разъем для подключения приемника к локальной сети.

4. РАЗЪЕМ «HDMI»

Разъем для подключения приемника к телевизору с помощью кабеля HDMI.

5. РАЗЪЕМ «CVBS»

Выход композитного аналогового видеосигнала (желтый разъем). Используйте для настройки

приподключении к телевизору.

6. РАЗЪЕМЫ «AUDIO L/R»

Два выхода аналогового стереозвука. Правый канал (R) — красный разъем, левый канал (L) — белый.

7. РАЗЪЕМ «IR»

Разъем для подключения выносного инфракрасного приемника (ИК-приемника) сигналов с пульта ДУ.

ОБРАТИТЕ ВНИМАНИЕ!

Ваш приемник всегда принимает сигналы при направлении пульта ДУ на переднюю панель, вне зави-

симости от того, подключен ли ИК-приемник.

8. РАЗЪЕМ «12V 2A»

Разъем для подключения адаптера питания приемника из комплекта поставки.
