5 Инструкция по подключению к локальной сети
5.2 Подключение к сетевому оборудованию

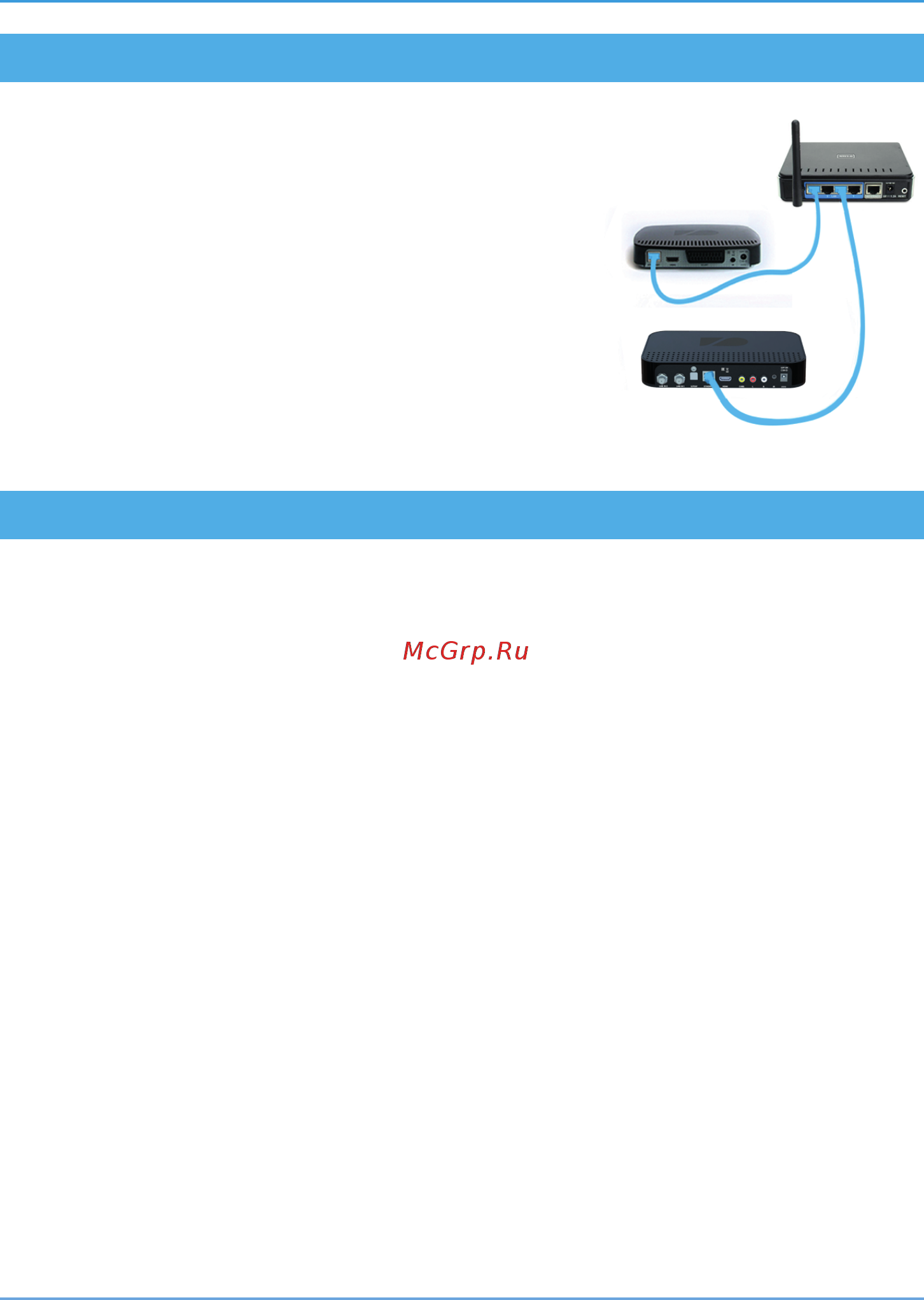

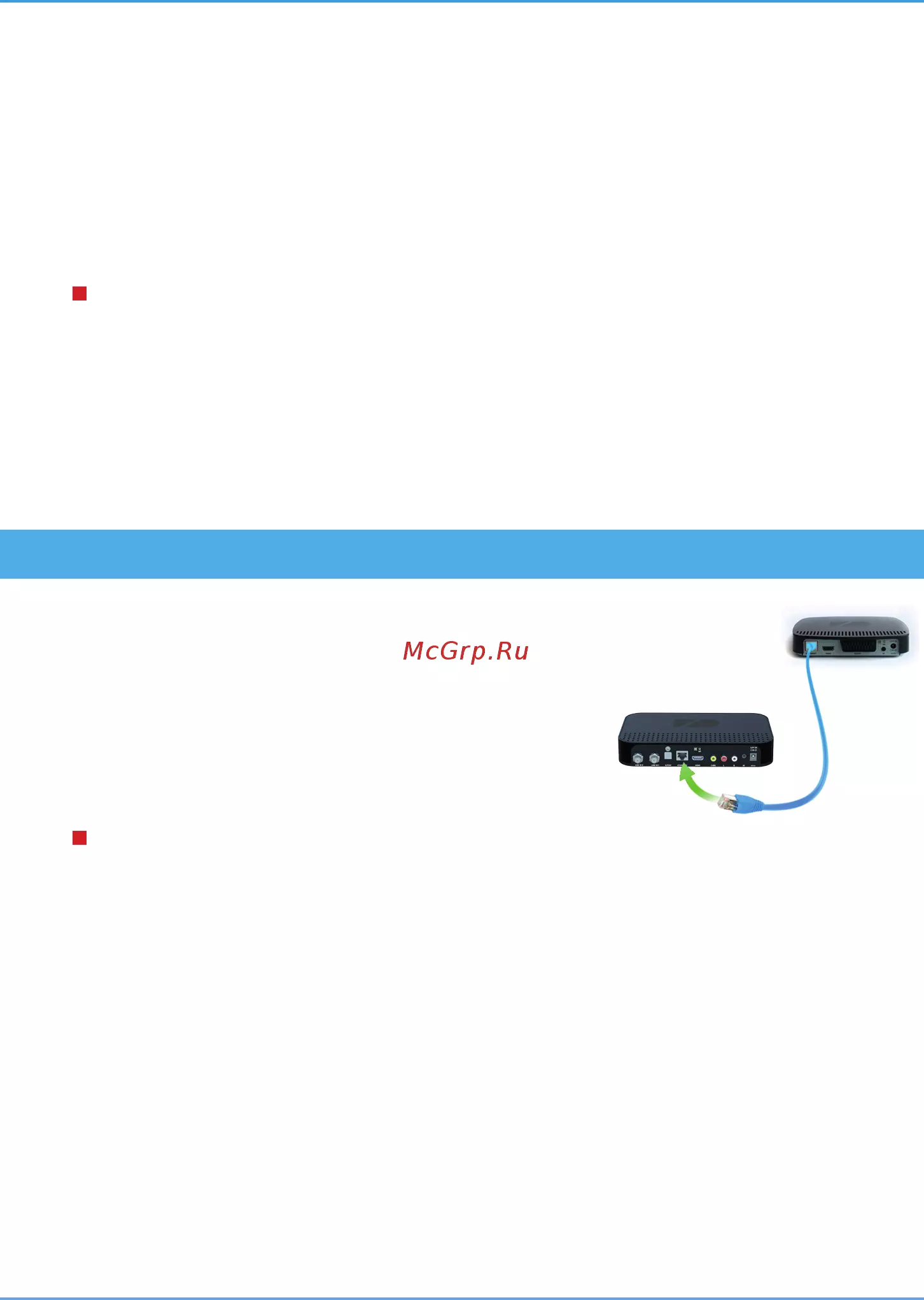

В этой схеме клиент и сервер соединяются друг с другом не на-
прямую, а подключаются к сетевому оборудованию, как показано
на рисунке справа. Для этой схемы подключения требуются два
патч–корда и два свободных порта сетевого оборудования:
1. Подключите один патч–корд к порту Ethernet на задней па-
нели сервера (см. раздел2.4 «Задняя панель приемника»).
2. Подключите этот же патч–корд к свободному LAN-порту се-
тевого оборудования.
3. Подключите другой патч–корд к порту Ethernet на задней
панели клиента.
4. Подключите этот же патч–корд к свободному LAN-порту се-
тевого оборудования.
5. Включите питание сервера и клиента. Также необходимо,
чтобы было включено питание сетевого оборудования.
5.3 Настройка сервера
Если установка проводного соединения выполнена корректно, согласно одной из схем разделов 5.1
«Прямое кабельное соединение» или 5.2 «Подключение к сетевому оборудованию», подключение

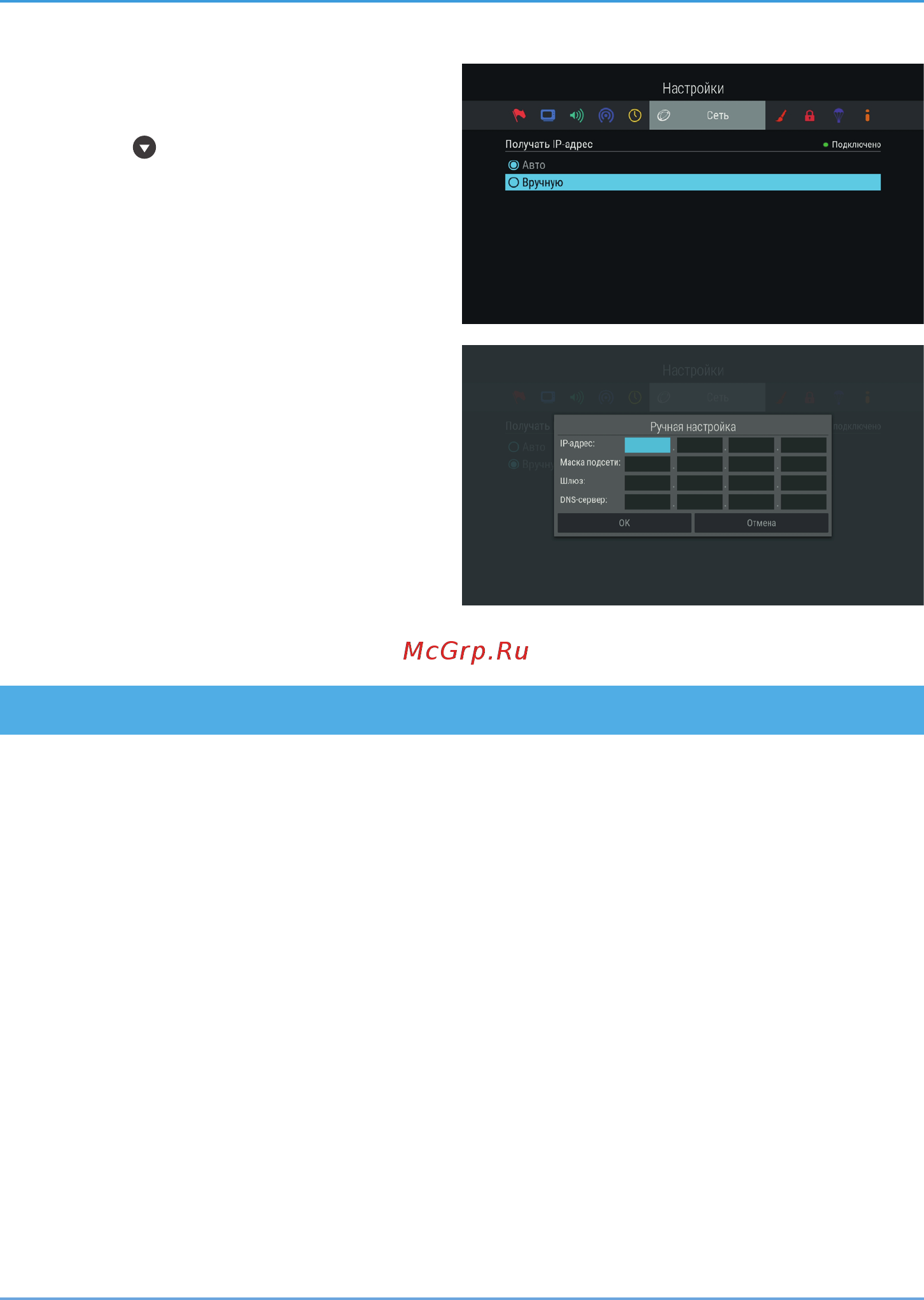

сервера к локальной сети должно произойти автоматически. Проверить статус подключения можно в
разделе«Сеть» приложения «Настройки» (см. раздел4.13.6 «Настройки», «Сеть») или на шаге 2 прило-
жения «Мастер настройки» (см. раздел3.1 «Первоначальная настройка приемника»).
Если в элементе «Ethernet 0» отображается статус «Не подключено», значит, возникли неполадки при
подключении. Общий перечень возможных неполадок и описание действий по их устранению приведе-
ны в таблице «Неполадки при подключении к локальной сети» (см. ниже).
Если в элементе «Ethernet 0» отображается статус «Подключено», сервер готов к установке со-
единения с клиентом. Следуйте указаниям, приведенным в разделе 5.4 «Настройка клиента
GS C591 / GS C5911 / GS C592».
